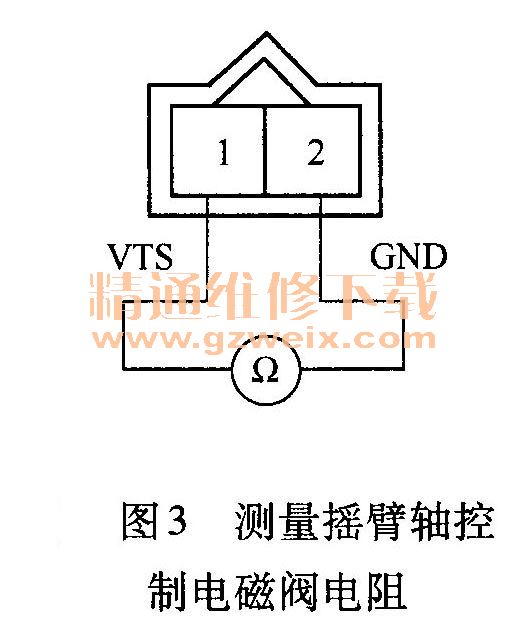

7）如图3所示，测量摇臂轴控制电磁阀2芯插头1号端子与2号端子之间的电阻。

    室温电阻是否为14～30Ω？
    是→转至第8）步。
    否→转至第11）步。
    8）使用HDS短接SCS线。
    9）断开PCM插头B（49芯）。
10）如图4所示，检查PCM插头B35端子与车身搭铁之间的导通性。

    是否导通？
    是→排除PCM （B35）与摇臂轴控制电磁阀之间的导线短路故障，然后进行第12）步。
    否→转至第19）步。
    11）更换摇臂轴控制阀。
    12）重新连接所有插头。
    13）打开点火开关至ON（II）位置。
    14）使用HDS重新设置PCM。
    15）进行PCM怠速学习程序。
    16）使用HDS在测试菜单（INSPECTION MENU）中进行VTEC测试。
    17）使用HDS检查DTC或临时DTC。
    是否显示DTC P2648？
    是→检查摇臂轴控制电磁阀与PCM端子是否连接不良或松动，然后转至第1）步。
    否→转至第18）步。
    18）使用HDS在DTC菜单中监测DTC P2648的OBD状态（OBD STATUS）。
    屏幕是否显示通过（PASSED）？
    是→故障处理完成。如果在第17）步中显示DTC或临时DTC，则排除显示的DTC故障。
    否→如果屏幕上显示未通过（FAILED），检查摇臂轴控制电磁阀与PCM端子是否连接不良或松动，然后进行第1）步。如果屏幕上显示未完成（NOT COMPLETED），则转至第16）步。
    19）重新连接所有插头。
    20）如果PCM不是最新版软件，则升级PCM或使用运行良好的PCM进行替换。
    21）使用HDS在测试菜单（INSPECTION MENU）中进行VTEC测试。
    22）使用HDS检查DTC或临时DTC。
    是否显示DTC P2648？
    是→检查摇臂轴控制电磁阀与PCM端子是否连接不良或松动。如果PCM已升级，则使用运行良好的PCM进行替换，然后转至第21）步。如果PCM已替换，则转至第1）步。
    否→转至第23）步。
    23）使用HDS在DTC菜单中监测DTC P2648的OBD状态（OBD STATUS）。
    屏幕是否显示通过（PASSED）？
    是→如果PCM已升级，则故障处理完成。如果PCM已替换，则更换原来的PCM。如果在第22）步中显示其他DTC或临时DTC，则排除显示的DTC故障。
    否→如果屏幕显示未通过（FAILED），检查摇臂轴控制阀与PCM端子是否连接不良或松动。如果PCM已升级，则使用运行良好的PCM进行替换，然后转至第21）步。如果PCM已替换，则转至第1）步。如果屏幕上显示未完成（NOT COMPLETED），则转至第21）步。
