2．部件的分解与组装
（1）主阀体的分解与组装。

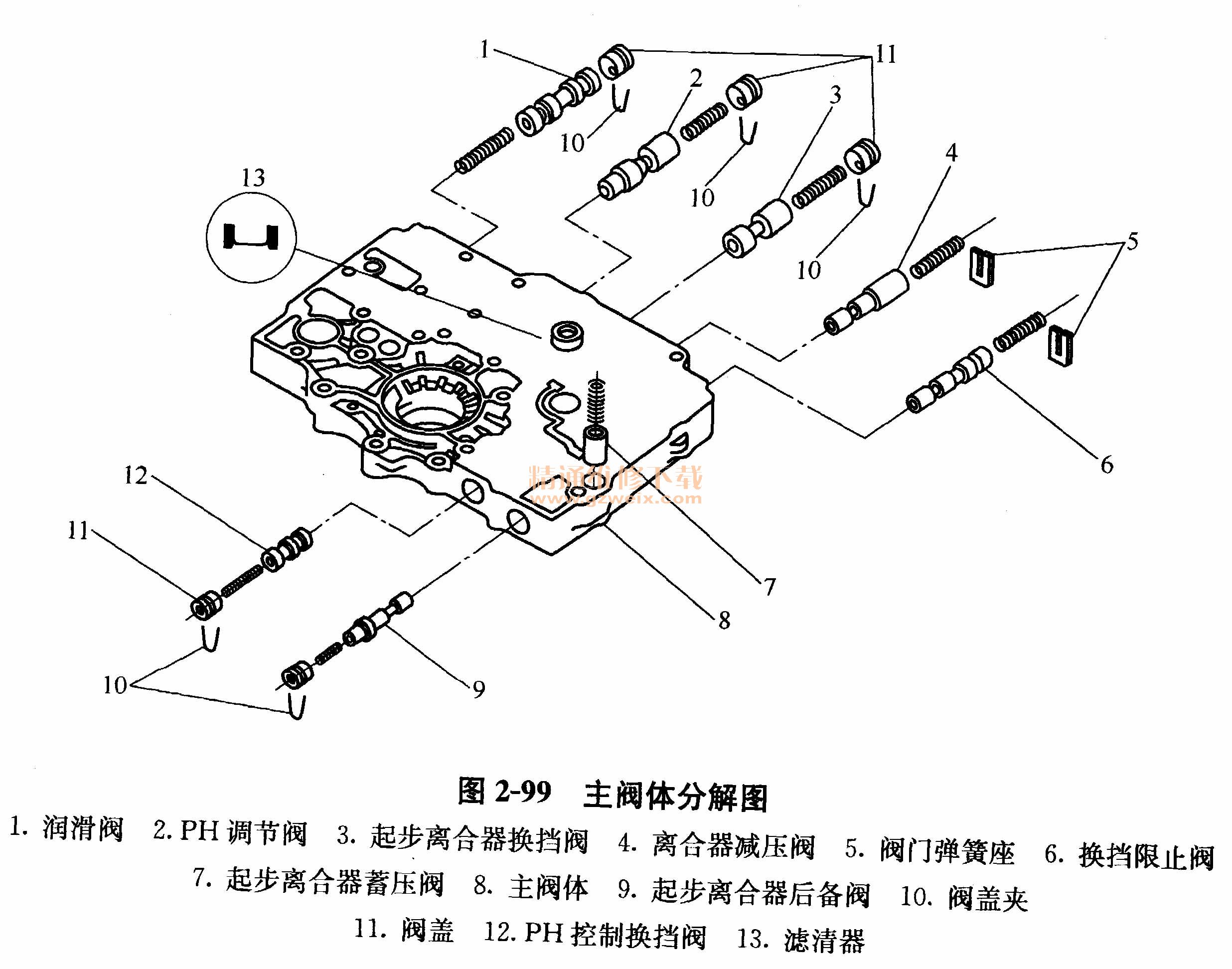

    ①主阀体如图2-99所示。拆下所有阀盖夹和阀盖，从主阀体上取下所有阀和弹簧。

    ②检查主阀体零件是否磨损和损坏。
    ③用溶剂或化油器清洗剂彻底清洗所有零件，并用压缩空气吹干，吹扫所有通道。
    ④给所有零件涂上自动变速器油，装上主阀体零件。
    （2）手动阀体的分解与组装。
    ①手动阀体如图2-100所示。拆下手动阀体上的弹簧座、弹簧和倒挡限止阀，拆下手动阀。

    ②检查所有零件是否磨损和损坏。
    ③用溶剂或化油器清洁剂彻底清洗所有零件，然后用压缩空气吹干、吹净所有通道。
    ④给所有零件涂上ATF，装上手动阀体零件。
    （3）前进离合器的分解与组装。

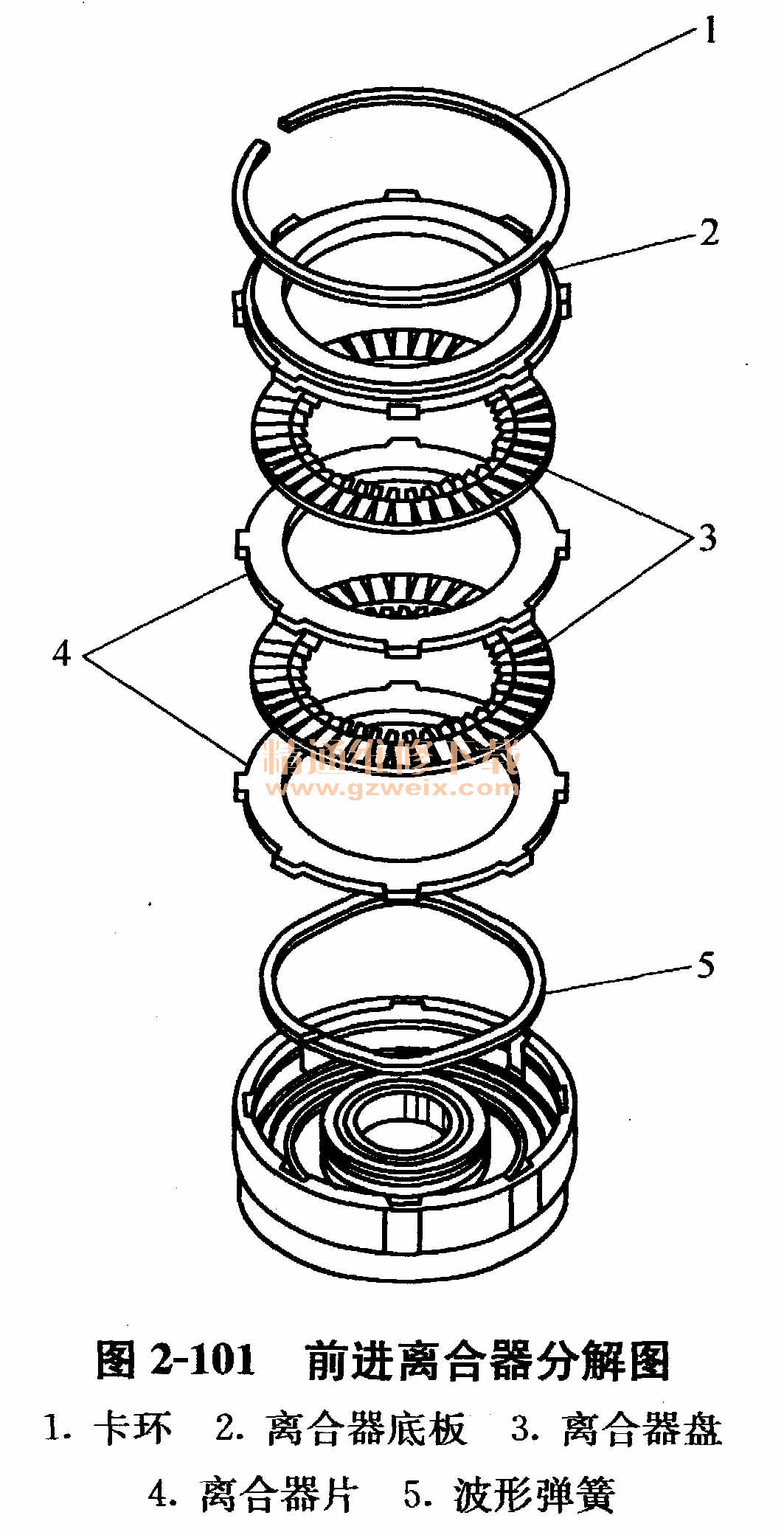

    ①前进离合器如图2-101所示。拆下卡环，取出离合器底板、离合器盘、离合器片和波型弹簧。

    ②检查离合器底板、离合器盘和离合器片是否磨损、损坏和褪色。如果离合器盘及离合器片磨损、损坏或褪色，则应成套更换。如果离合器底板磨损、损坏或褪色，则应检测离合器底板至顶板之间的间隙。
    ③如果更换离合器盘，则应将新的离合器盘浸泡在自动变速器油中至少30min。
    ④将波形弹簧装到离合器活塞上。
    ⑤先安装一个离合器片，再交替安装离合器盘和离合器片。如图2-102所示，将离合器板的平面侧朝向离合器盘，装上离合器底板。

    ⑥如图2-103所示，装上卡环。

    ⑦如图2-104所示，检查卡环端隙，其端隙A为7. 9mm或以上。

    ⑧向油道施加压缩空气，检查前进离合器是否能正常接合与分离。
    ⑨在离合器底板上放置百分表，向上提起离合器底板，使其与卡环平齐，将百分表归零，如图2-105所示。

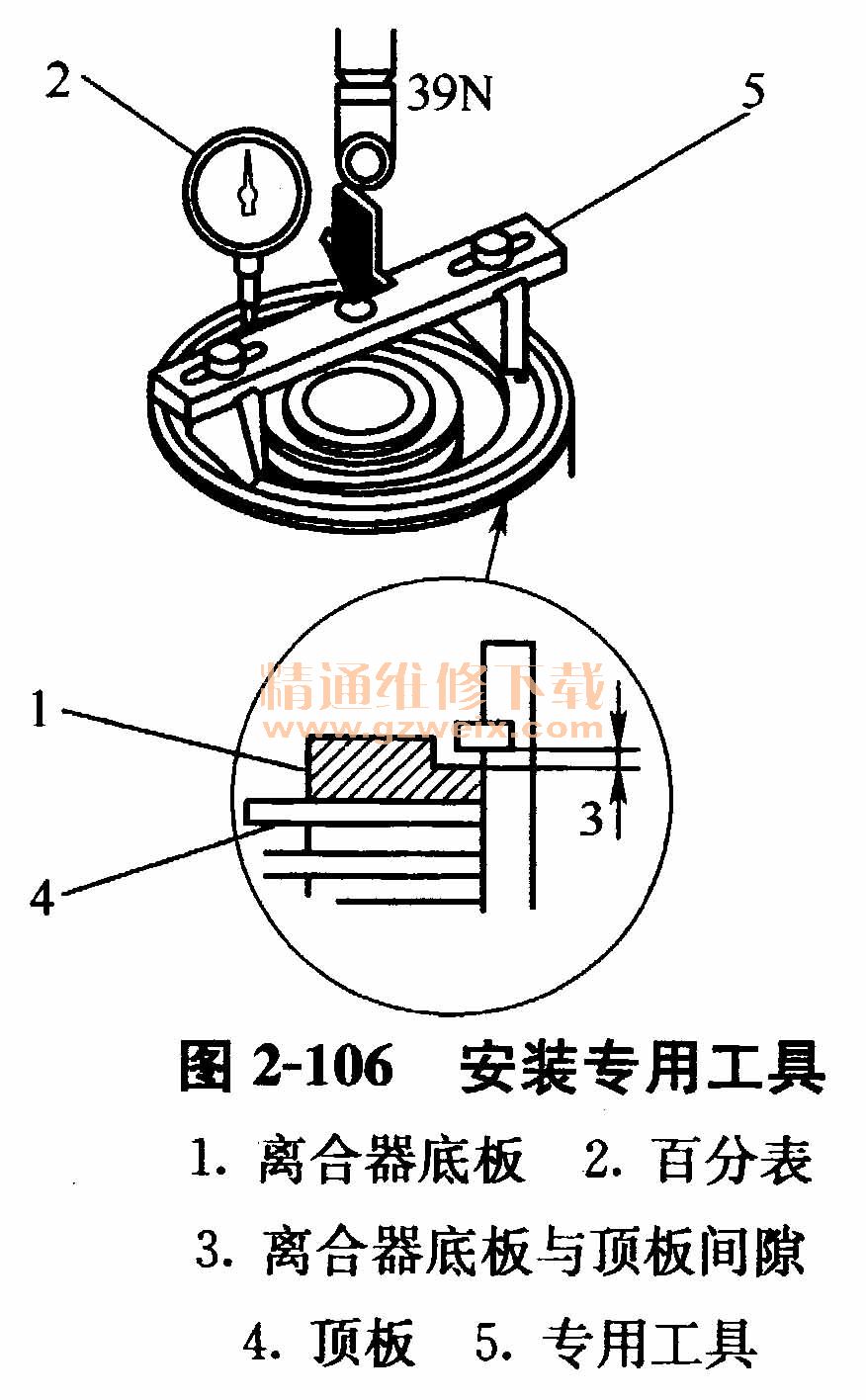

    ⑩松开离合器底板，使其降低。如图2-106所示，在离合器底板上安装专用工具。

   11.借助测力计，用39N的力下压专用工具（如图2-106中箭头所示），读取百分表数值。百分表数值为离合器底板与顶板之间的间隙。至少测量三个位置，取平均值作为实际间隙值。离合器底板至顶板之间的间隙（维修极限）为0. 55～0. 85mm。如果其间隙超过维修极限，则更换离合器底板。
   12.装上新的离合器底板，然后重新检测间隙。如果已安装了最厚的离合器底板，但间隙仍然超出维修极限，则应更换离合器盘或离合器片。
