检查动力转向液压系统的步骤如下:
1.动力转向液液面高度的检查

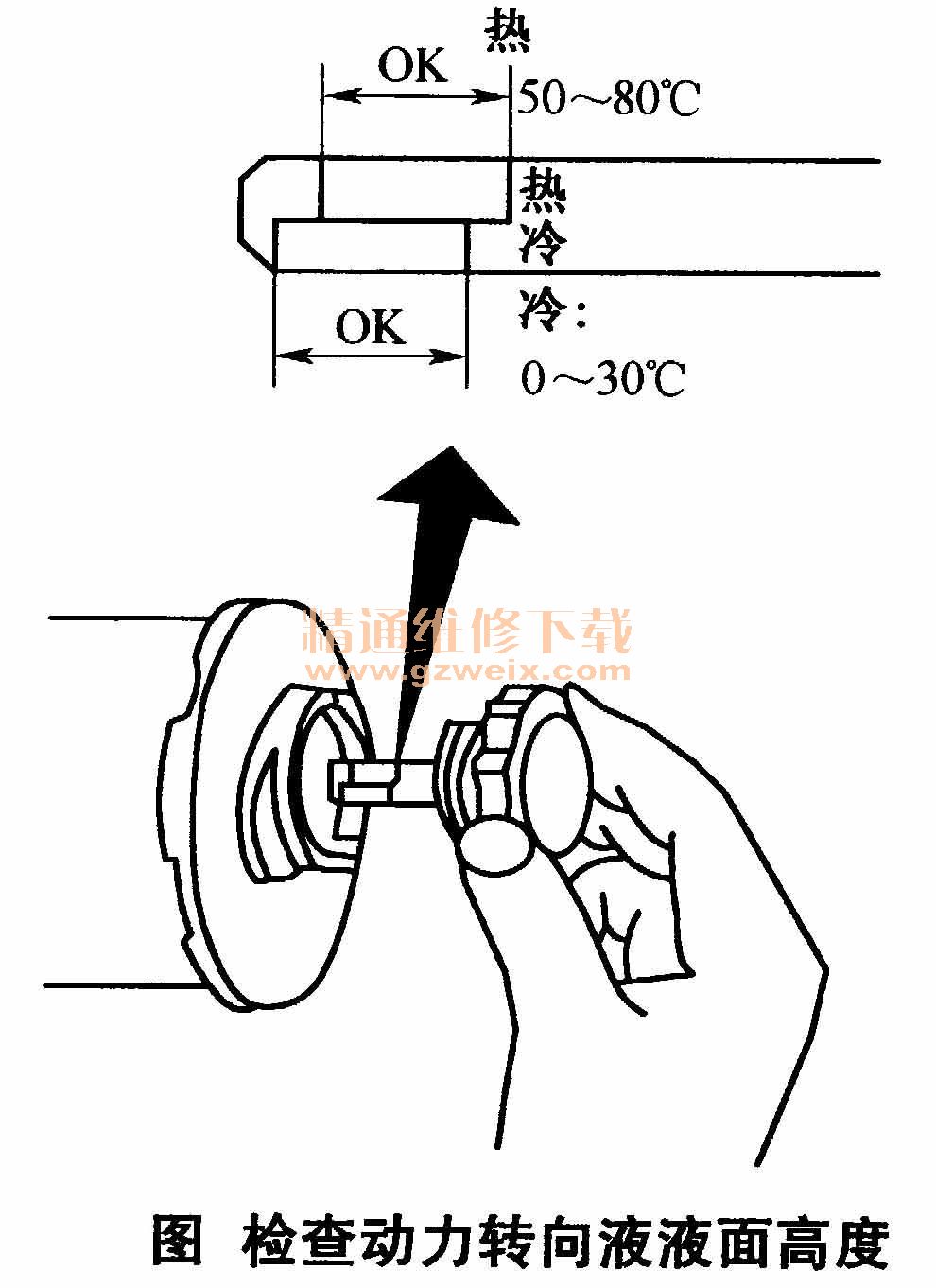

如图1所示,检查动力转向液液面高度。当油温为50℃~80℃时,液面高度应在量尺的“热”范围内;当油温为0℃~30℃时,液面高度应在量尺的“冷”范围内。不要过量加注动力转向液。推荐的动力转向液为DEXRONTM型自动变速器油。
2.动力转向液泄漏的检查
(1)检查液压系统管路连接是否正确,以及管路是否有泄漏、裂缝、损坏、接头松动、磨损或腐蚀等现象。
(2)使发动机怠速或以1000r/min的转速运转,往复转动转向盘若干次,使油温升到60℃~80℃。
(3)使转向盘转到某一位置并保持5s(不要超过15s),并仔细检查油液泄漏情况。
(4)如果在接头处发现油液泄漏,则应先拧松油管螺母再重新拧紧。不要过分拧紧接头。否则,会损坏O形密封圈、垫圈和接头。
3.动力转向液压系统的排气
(1)举升车辆,使车轮离开地面。
(2)向储油罐里加注油液至规定高度,迅速将转向盘向左右打到底,并轻微接触到转向限位块。重复打转向盘,直到油面高度不再下降为止。
(3)起动发动机。重复步骤(2),使液压系统排尽空气。如排不尽空气,会产生储油罐里有气泡、油泵里有“喀哒”声、油泵的“嗡嗡”声过大等现象。如有这些现象,则需继续排气。当车辆静止或缓慢打转向盘时,油泵里会出现油液噪声,这种噪声是动力转向系统固有的。
4.动力转向液压系统压力的测试
(1)将压力表连接到动力转向油泵的出油管上,打开截止阀。
(2)起动发动机,往复转动转向盘若干次,使油温升至60℃~80℃。
(3)在发动机以1000r/min的转速运转时,检查转向盘左右打到底时液压系统的压力。测试过程中,转向盘转到某一位置的持续时间不要超过15s。动力转向油泵的最大标准压力为7649~8238kPa。
(4)如果油压低于标准压力,则应缓慢关闭截止阀(不要超过15s),并检查压力。当其压力始终低于标准压力值时,说明动力转向油泵已损坏。
(5)如果油压超过标准压力值,则应检查油泵控制阀是否正常。
(6)检查完后,拆下压力表,必要时添加油液,对动力转向液压系统完全排气。
