一辆行驶里程184 634 km的14M广州本田雅阁CR2轿车,一直在特约店内正常保养,车主多次来店反映车辆多次停车时想再次启动发动机时,无法启动,且车辆无法用遥控钥匙锁门和开门,但是可以用主驾驶室开关锁门和开门,其他无异常。
故障分析:维修技师对故障车进行实车确认,接通点火开关,多次启动发动机,间隙性不能着车。维修技师使用本田专用诊断仪对故障车进行全车健康检查,没有DTC(诊断故障代码)。进一步检查故障车,发现故障车不能启动发动机,发动机防盗锁止系统指示灯闪烁(图1)且所有车门系统无法正常合闭。从故障车所展示的故障现象初步诊断为防盗系统故障所牵连引起的故障。考虑从熔断丝、线路、防启动单元、通信、MICU、PCM等方面排除故障。
故障诊断与排除

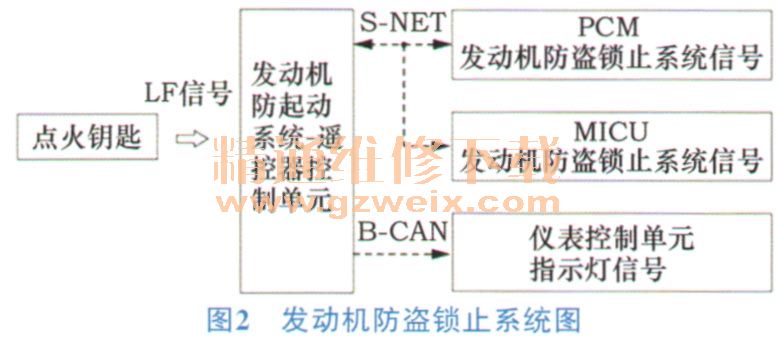

1查询维修手册,分析发动机防盗锁止系统(图2)
1)系统中的发动机防盗锁止单元、PCM和MICU进行相互认证。如果未通过认证,系统将不允许启动发动机。
2)点火钥匙以机械方式避免陌生人启动车辆,发动机防盗锁止系统为车辆添加了第2个电子安全防盗层。如果点火钥匙以机械方式匹配,但电子检查不匹配,PCM会中断送油并关闭发动机。如果识别出发动机防盗锁止代码,将车辆转为ON模式时,发动机防盗锁止指示灯快速闪烁一次。车辆转为OFF(LOCK)模式时,发动机防盗锁止系统指示灯不点亮。
3)如果未识别出发动机防盗锁止系统代码,发动机防盗锁止指示灯将快速闪烁一次,然后将会闪烁直到车辆转为OFF(LOCK)模式。当车辆转为OFF(LOCK)模式时,指示灯将闪烁10次,然后熄灭以表明已正确重新设定系统。
