故障现象：发动机大修后，无法起动，同时在点火钥匙处于ON (II)时，驾驶员侧仪表板下油泵继电器、发动机羔下ETCS控制继电器、PGM-FI辅助继电器小断吸合和断开，仪表上发动机故障灯、VSA故障灯、安全气囊故障灯和ABS故障灯亮起，无档位显示，如图2.

故障分析：

    1、故障现象表明电气方面存在故障，此车加装了感应防盗，疑防盗未能有效解除，拆除后故障依旧。

    2、测量蓄电池电压为12V，且起动机推动力与正常一致。

    3、因多个系统故障灯亮起，使用HDS读取系统故障信息，但MVCI报警提示蓄电池电压低，HDS无法与车辆通信。

    4、进行仪表自诊断，诊断结果为ERROR1，F-CAN通信线路错误，如图3。

    5、在点火钥匙处于ON ( II）时测量DLC上6#CANH为3.1V，正常为2.5V, 14#CANL为2.8V，正常为2.2V, 7#K-LINE为，0V，正常

    6、F-CAN的电压稍微偏高，结合不断吸合和断开的驾驶员侧仪表板下油泵继电器、发动机盖下ETCS控制继电器、PGM-Fl辅助继电器接地端均由PCM控制，初步怀疑PCM输出电压不正常。

    7、拔除ETCS控制继电器，在点火钥匙处于ON (II)时测量其控制线路电源端为12V，正常，同时表明给PCM提供工作电源IGP的PG M-FI主继电器，工作正常；测量ETCS控制继电器接地端ETCSRLY为4.5V，正常为0；工作线路电源端为12V，正常，点火信号端IGlETCS为4.5V，正常为0V。表明PCM控制异常。

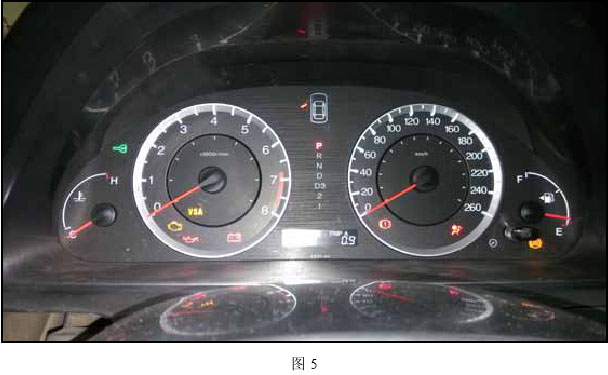

    8、恢复ETCS控制继电器，断开受ETCS控制继电器控制的ETCS的插接器，在点火钥匙处于ON (II)时测量其电压端VCC3，为9V，正常为5V，再次表明PCM输出电压偏高。同时，故障现象发生了变化。油泵继电器、ETCS控制继电器、PGM-FI辅助继电器不再作动，档位指示灯恢复了显示，HDS可与车辆除SRS外的系统通信，VSA/ABS和车身电气系统的DTC表明为F-CAI,故障或PCM内部故障，如图4。另，防起动指示灯闪烁。如图5。



    9、以上均表明PCM电压输出和控制异常。考虑到发动机大修时，未拆卸CKP传感器进行缸体清洗，怀疑CKP损坏造成PCM工作异常，拔除CKP插接器，故障依旧。

    10、确认PCM的工作电源IGP和主接地PG，在点火钥匙处于ON (II）时测量IGP为，2V，正常B1#PG1与地导通，正常。
