一辆行驶里程约89000km的丰田雅力士。
车主反映最近防盗系统不工作。

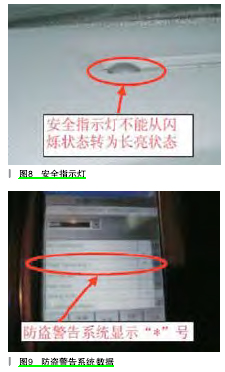

故障诊断:车辆到车间以后,技师确认故障症状,在Key-OFF后,人和车钥匙离开车辆以后,按下遥控器的上锁键,所有门锁正常上锁,转向指示灯闪烁一次,观察安全指示灯输出(正常情况,车辆从非警戒状态转为警戒准备状态,安全指示灯应从闪烁状态转为ON(长亮)的状态,经10s应进入警戒状态,安全指示灯以2s的周期闪烁),安全指示灯并无变化(如图8所示)。从以上症状初步确实为防盗系统不能设定。因为刚才在上锁后,转向灯能发出闪烁信号,故先假设车辆的发动机盖控灯开关电路、车门控灯开关电路及中控锁电路正常。按《维修手册》指引,检查安全指示灯电路。将IT-Ⅱ接到DLC3上,将点火开关转到ON(IG),打开IT-Ⅱ主开关,选择当前测试的Securlty Indicator项目,但进入到Bady系统后,发现Theft deterrent系统的备注为“*”号(如图9所示)。
该系统不工作,故不能进行安全指示灯主动测试。检查防盗警告ECU电源电路。拆开储物箱,检查防盗警告ECU的D74连接器11(+B1)脚与车身接地,D74的13(+B2)脚与车身接地,均为12.35V,正常。检查D74的16(E)脚与车身接地,低于1Ω,正常。

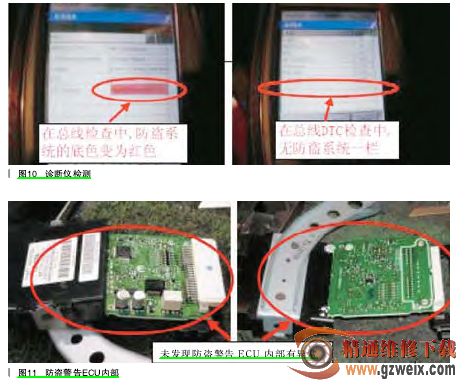

对该车的通信总线检查,其他ECU正常,唯防盗系统为红色(如图10所示),在总线检查中无防盗系统存在。
为 安 全 起 见 , 我 们 再 次 检 查了防盗警告ECU的D74连接器24(BRK+)脚、25(BRK-)脚与认证ECU的导通性和对地的绝缘性。从以上分析,很可能是防盗警告ECU的内部故障。在拆下防盗警告ECU前,先检查连接器的情况,安装良好。把ECU从车上拆下,检查接头无氧化,无松动。ECU的芯片无异常(如图11所示),故决定把ECU装回车上再试车,但这时候发现防盗系统一切正常,所有故障均消失了。
