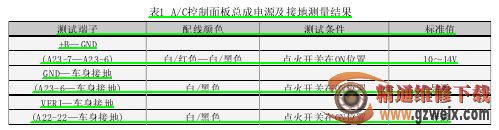

首先，对A/C控制面板总成的主要工作电源及搭铁端子进行检测，各端子检测结果都在正常范围(如表1)。
室内温度在30℃时，室内温度传感器端子电压为1.8V，蒸发器温度传感器端子电压1.2V，都在正常范围内。为什么电压正常还报故障码呢？由于很难找到与本车型号一致的A/C控制面板总成，把本车型号为88650-60622的A/C控制面板总成，安装在同一车型A/C控制面板总成型号为88650-60621的车辆上，故障码全部可以清除，各伺服电机工作正常，只是压缩机不能工作。通过两种不同型号的A/C控制面板总成电路图可以看出，两者唯一的区别就是压缩机控制条件不同。虽然压缩机不能工作，但其它功能可以恢复正常，故障代码可以清除，至少不能确定故障车辆的A/C控制面板总成就已经损坏。

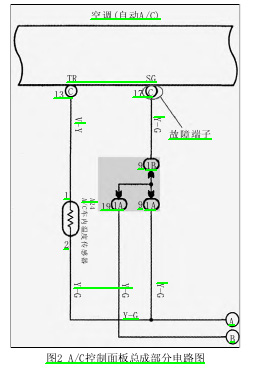

将故障车辆仪表台拆下，对空调系统线束进行检查。根据电路图2，检测到传感器及伺服电机共用接地端子SG(C17)端子时，发现在关闭点火开关的情况下，SG端子与车身接地导通，电阻只为0.8Ω；打开点火开关，SG(C17)端子与车身接地导通，电阻却为40Ω。那为什么电阻会有如此大变化呢？从A/C控制面板总成电路板上可以测得SG(C17)端子与GND(A23-6)车身接地端子直接连接在一起，是电脑内部搭铁点。直接给SG端子跨接搭铁线，打开点火开关电阻变为6Ω，说明是A/C面板控制器与其连接插头虚接不实。对该端子进行处理，打开空调开关，伺服电机工作正常，压缩机也能正常运转。

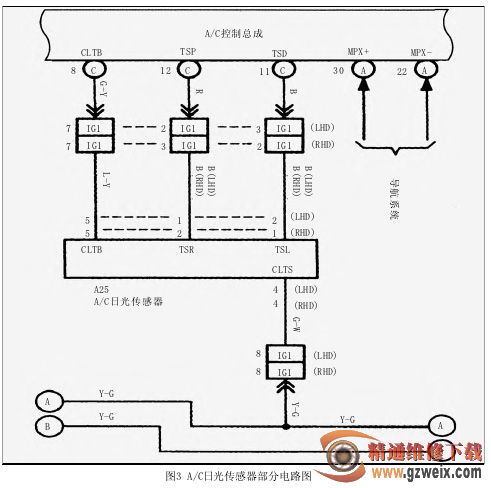

故障端子处理后，重新安装仪表台，再次打开空调开关，压缩机又不运转了，故障为何又重现了呢？不安装仪表台时，压缩机工作正常，安装仪表台后，压缩机就不工作。拆装仪表台哪里有和空调系统有联系的呢？经分析，只有日光传感器在拆下仪表台后是没有与A/C控制面板总成连接的，再次拔下日光传感器连接线，“啪”的一声，压缩机电磁离合器吸合了。用万用表检测日光传感器端子侧5号端子有12.5V电压(如图3)，4号端子接地，1号端子1.11V电压，都在正常范围内；测得2号端子有10.55V电压，正常在0.8～3.1V之间，拔下日光传感器连接器插头，用万用表检测日光传感器2号端子与5号端子发现已经短路。由于2号端子电压过高，A/C控制面板总成不能处理该信号，而使其处于保护状态。更换日光传感器，经多次试车，故障没有出现。
