VVT-i是Variable Valve Timing-intelligent 的缩写， 它代表的含义就是智能正时可变气门控制系统。

1 VVT-i的作用

通常， 气门正时 （配气正时） 是固定的， 而VVT-i系统利用油压来调整进气凸轮轴转角气门正时进行优化， 从而提高功率输出、 改善燃料消耗率和减少废气排放。 VVT-i系统原理图如图1所示。

该系统设计用于在曲轴角大约40°范围内对进气凸轮轴进行变动，从而对气门正时进行控制，根据来自传感器的信号以获得最适合发动机状态气门正时。

此外， 使用凸轮轴位置传感器的反馈控制被用于将实际进气的气门正时维持在目标气门正时里。当出现偏差时， 发动机故障灯被点亮， 系统存储故障码。

不同负荷时的VVT-i情况如图2所示。

1） 在低温低负荷低速时， 或者在低负荷时延迟气门正时可减少气门重叠，以减少排出的废气逆吹入进气侧， 从而达到稳定怠速、 提高燃料消耗率和起动性能。延迟由发动机ECU所控制的凸轮轴正时机油控制阀所放置的位置决定。油压作用于气门正时延迟侧的叶片室，使进气凸轮轴向气门正时的延迟方向旋转。

2） 在中等负荷， 或者在高负荷中低速时提前气门正时可增加气门重叠，以增加EGR（Exhaust Gas Recirculation）废气再循环使用和降低填充损失，从而改善了排放控制和燃料消耗率。此外，同时提前进气门的关闭时间可减少进气被逆吹回进气侧，改善了容积效率。

3） 在高负荷高速时提前气门正时可增加气门重叠， 以增加EGR使用和降低填充损失， 从而改善了排放控制和燃料消耗率。 此外， 同时提前进气门的关闭时间可减少进气被逆吹回进气侧， 改善了容积效率。

2 VVT-i系统的构造

VVT-i系统的构造部件包含可通过调整进气凸轮轴转角气门正时的VVT-i控制器和一个控制油压的凸轮轴正时机油控制阀。 凸轮轴正时机油控制阀是控制油压的。 VVT-i系统的构造如图3所示。

1） VVT-i控制器

VVT-i控制器由一个定时链条驱动的外壳和固定在凸轮轴上叶片组成。来自进气凸轮轴提前或者延迟侧的通道转送的油压使得VVT-i控制器的叶片沿圆周方向旋转，从而连续不断地改变进气气门正时。 当发动机停止时， 进气凸轮轴被调整 （移动）到最大延迟状态以维持起动性能。在发动机起动后，油压并未立即传到VVT-i控制器时， 锁销便锁定VVT-i控制器的作动机械部以防撞击产生噪声。

除了以上所述外，还有一种类型是活塞在外齿轮（相当于机壳）和内齿轮（直接附在凸轮轴连接）的螺旋齿条之间作轴向运动以改变齿轮轴状态。

2） 凸轮轴正时机油控制阀

凸轮轴正时机油控制阀是顺应于发动机ECU的占空控制而控制滑阀位置和分配用于VVT-i控制器流到提前侧或延迟侧的油压。发动机停止时，进气气门正时是在最大延迟角度上。

3 VVT-i系统的工作原理

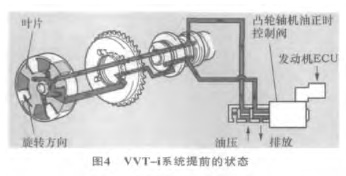

1） 由发动机ECU所控制的凸轮轴正时机油控制阀所放置的位置处于如图4所示的状态时， 油压作用于气门正时提前侧的叶片室， 使进气凸轮轴向气门正时的提前方向旋转。

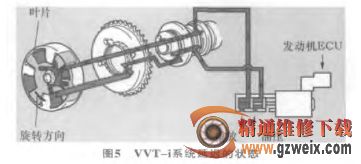

2） 由发动机ECU所控制的凸轮轴正时机油控制阀所放置的位置处于如图5所示的状态时， 油压作用于气门正时延迟侧的叶片室， 使进气凸轮轴向气门正时的延迟方向旋转。
