一辆行驶里程约67000KM的丰田凯美瑞。该车打开点火开关时空调控制面板显示屏有时显示白屏且等数分钟才能正常显示，有时一直不显示，显示屏显示正常后按下空调控制面板各模式按键一切正常，且空调制冷良好。

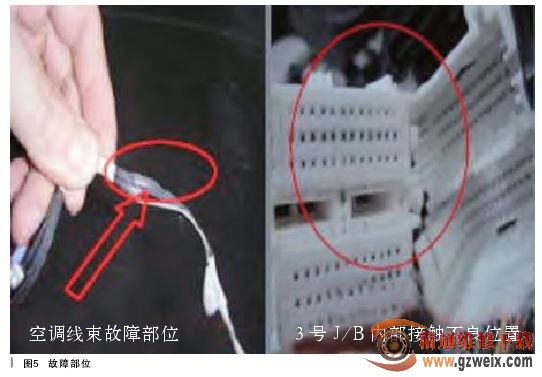

    故障诊断：经确认，车辆空调控制面板在打开点火开关时FRONT会一直闪烁，同时显示屏显示白屏，有时没有任何显示且等数分钟才能显示正常，显示屏显示正常后空调控制系统一切正常。用手动功能进入诊断检查模式，进行DTC检查时显示21, 24和97，再切换到执行器检查空调控制各模式功能均正常且执行器工作良好。根据确认的故障现象，推测有以下几点故障原因：①空调控制面板及其控制线路故障；②空调放大器及其控制线路故障；③空调控制系统执行器及其控制线路故障。用IT- II读取DTC分别为：B1421，太阳能传感器电路（乘客侧）；B1424，太阳能传感器电路（驾驶员侧）；B1497，通信故障（BUS  IC）。B1421及B1424与故障关联性不大。再用IT- II进行主动测试空调控制系统执行元件并读取空调控制系统数据流与维修手册提供的数据流对比，均未见有异常。根据维修手册提供B1497故障码检查步骤，测量E38连接器14号端子，接地良好，测量e1连接器2号端子（BUS G）与E38连接器14号端子（GND）也未见有断路或短路现象，测量e1连接器4号端子(BBUS)电压均正常，故怀疑空调线束故障。由于维修手册上没有提供测量空调线束e1连接器3号端子（BUS)通信信号测量数据，为进一步确定故障位置，试用示波器检测e1连接器3号端子（BUS)通信信号线，发现该通信信号线在轻轻摆动空调线束时，该通信信号会有突然中断的现象。拆检发现空调线束有被夹压过的痕迹，更换空调线束后，B1497通信故障( BUS IC）已排除，但空调控制面板在打开点火开关时显示屏依旧有时会显示白屏（FRONT不闪烁）。根据故障现象检查空调控制面板连接器F16,连接良好，测量空调控制面板F16连接器8号端子有12.48V电压，测量空调控制面板F16连接器10号端子接地良好，测量空调控制面板的通信线F16连接器9号端子与空调放大器E38连接器37号端子之间的电阻为12.30 Ω（标准值为1 Ω以下），测量空调控制面板F16连接器9号端子与3号Jis连接器3S的4号端子之间的电阻为。，连接良好，再测量3韵/B连接器3S的4号端子与3号J/B连接器3M的3号端子的电阻为12.1Ω。故拆检3号J/B连接器内部，发现内部有水迹且存在接触不良现象，处理内部接触不良位置  （如图5所示），故障排除。在该案例中引起该故障现象的部位有两个故障点，在我们的实际维修工作中经常会遇到这样的维修实例，对于这种故障在排除时我们应该结合故障本身实际表现保持清晰的思路来排除故障。
