一辆行驶里程约14.3万km的丰田皇冠3. 0L轿车。该车在使用雾灯时出现雾灯时亮时不亮的现象，并且故障通常出现在打开雾灯一段时间以后。
    故障检修：
    （1）故障原因分析

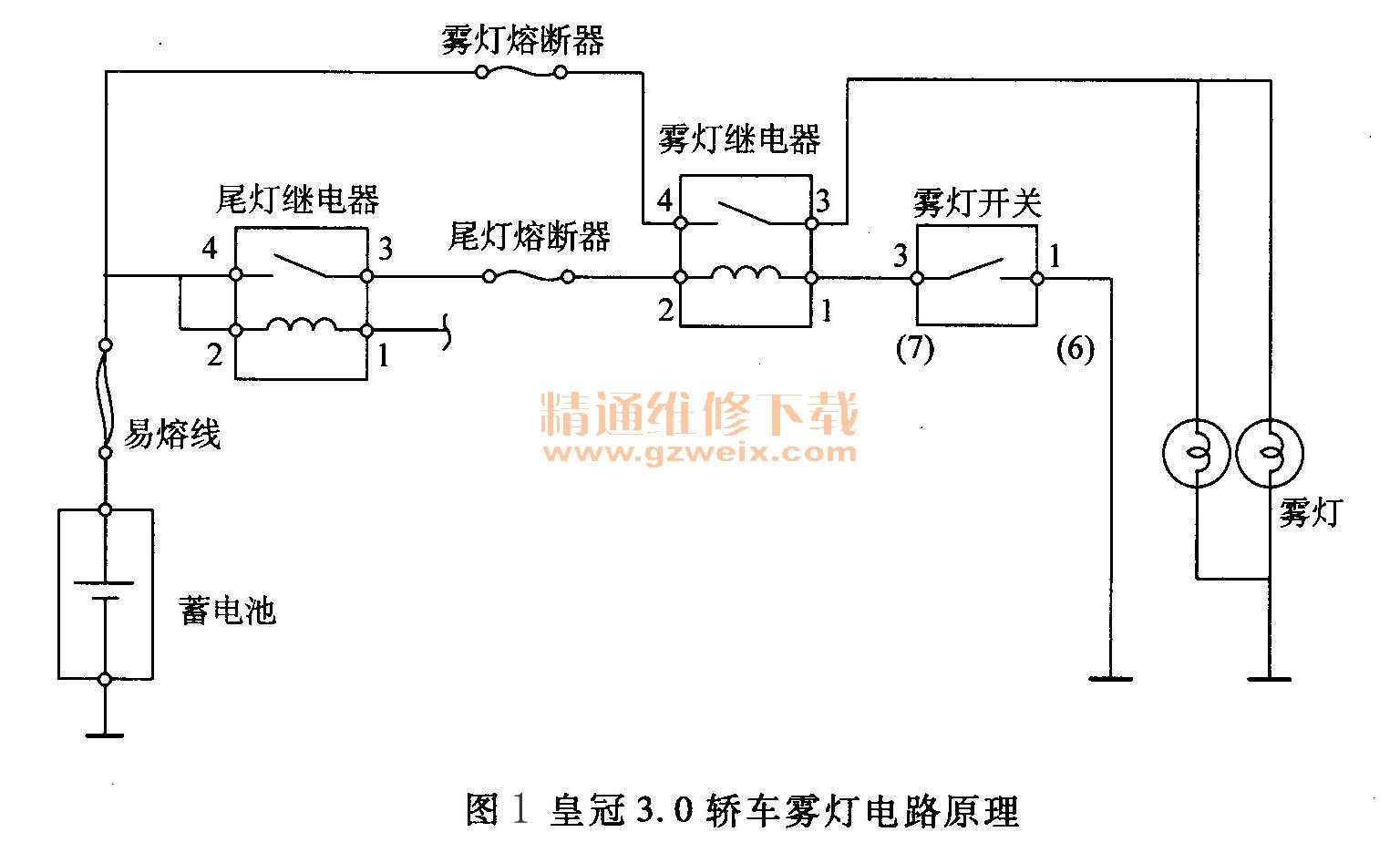

    皇冠3.0轿车的雾灯电路如图1所示，根据雾灯电路原理分析，如果雾灯不亮，可能的故障原因有：

    1）尾灯熔断器烧断。
    2）尾灯继电器损坏。
    3）雾灯灯泡烧坏。
    4）雾灯熔断器烧断。
    5）雾灯线路有接触不良之处。
    6）雾灯继电器故障。
    7）雾灯开关损坏。
    （2）故障检修方法
    在雾灯不亮时，打开小灯（示廓灯）开关，小灯及尾灯均亮，说明故障与尾灯熔断器及尾灯继电器均无关。雾灯有时能亮，说明雾灯熔断器和雾灯的灯泡故障的可能性也较小。
    为迅速排除故障，首先检查最有可能发生故障的雾灯继电器及其线路。在故障发生时，拔下雾灯继电器，检查继电器的线圈及触点，均正常；打开小灯及雾灯开关，用万用表直流电压档测量雾灯继电器插座触点两端（4、3端子）的电压，为12V；再用导线将两端短接，雾灯亮，说明雾灯线路也正常。
    在小灯开关和雾灯开关打开时，再用万用表直流电压档测量雾灯继电器插座连接尾灯继电器端子2与搭铁之间的电压，为12V，说明雾灯继电器与尾灯继电器之间连接线路正常；用万用表电阻档测量雾灯继电器插座上连接雾灯开关端子1与搭铁之间的电阻，为无穷大，说明雾灯开关及其连接线路有故障。
    拆下雾灯开关检查，发现开关的触点已烧蚀，雾灯不亮的故障原因找到。
    （3）故障处理措施
    更换新的雾灯开关，雾灯不亮故障现象消失，故障排除。
    故障分析：该车雾灯继电器线圈电路串联了尾灯继电器触点、尾灯熔断器及雾灯开关，只有当小灯（示廓灯）开关打开（尾灯继电器触点闭合）时，才能用雾灯开关打开雾灯。因此，除了雾灯开关和雾灯继电器故障会使雾灯不亮外，尾灯继电器有故障、尾灯熔断器断路等也会导致雾灯不亮。
    雾灯时亮时不亮，且不亮通常是雾灯工作一段时间之后，分析其原因是：由于雾灯开关触点表面因烧蚀而接触不良，雾灯工作时，开关触点的接触电阻通过电流后产生热量，加之触点之间的跳火，使得触点温度上升，触点接触电阻更大，并最终导致雾灯继电器线圈断流，其触点断开，雾灯熄灭。
