一辆行驶里程约4.3万km的2012款丰田凯美瑞轿车。客户反映：该车仪表盘左侧有个灯光标志的指示灯常亮，要求予以排除。
    故障诊断：经检查，发现客户所反映常亮的指示灯为前照灯高度自动调节指示灯，该指示灯常亮说明该车前照灯高度自动调节系统出现了问题。
    连接专用故障检测仪GTS检测，调得的故障代码为B241A一后高度控制传感器（故障）。分析导致记忆该故障代码的原因，有：后高度控制传感器故障；相关线路或连接器故障，前照灯自动调节ECU故障。接着连接GTS进入“Body”→“HL Auto Leveling”→“Data List”菜单读取数据流，此时“Height Sens Pw SupplyVal"（后车身高度传感器电源电压）显示4.98V，正常；而“Rr Height Sens SignalVal（后车身高度传感器信号电压）为0.00V（图1），不正常，正常情况下，当轿车处于水平状态时，应为2.5V左右。检查传感器至前照灯自动调节ECU间的线路及连接器，也正常。

    该车后车身高度传感器电源输入正常，但没有信号输出，而相关线路及连接器，已经检查过，没有问题，前照灯自动调节ECU也应该没有问题，于是将故障点应集中在后车身高度传感器身上。
    拆下后车身高度传感器后，按照维修手册上的检查方法，在传感器侧连接器端子1（接负极）和端子3（接正极）接上4.5V电压（3节干电池串联），然后用万用表测量端子1和端子2间的电压，如图2所示，当缓慢移动后连杆时该电压始终为0V（不正常，该正常应在0.45V～4.05V变化），由此证明后车身高度传感器确实损坏。

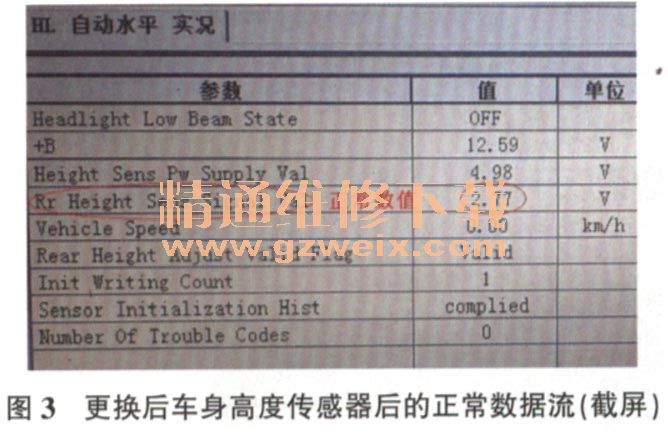

    故障排除：更换后车身高度传感器后，连接GTS消除故障代码，并读取数据流，后车身高度传感器信号电压恢复正常（图3），上述故障彻底排除。
