丰田威驰轿车ABS故障灯点亮
来源:本站整理  作者:佚名  2014-07-25 09:35:23

    一辆行驶里程约11.6万km,装配2NZ-FE发动机的2009款丰田威驰轿车。用户反映:该车雨雪后行驶中,突然出现ABS灯亮。
    故障分析:

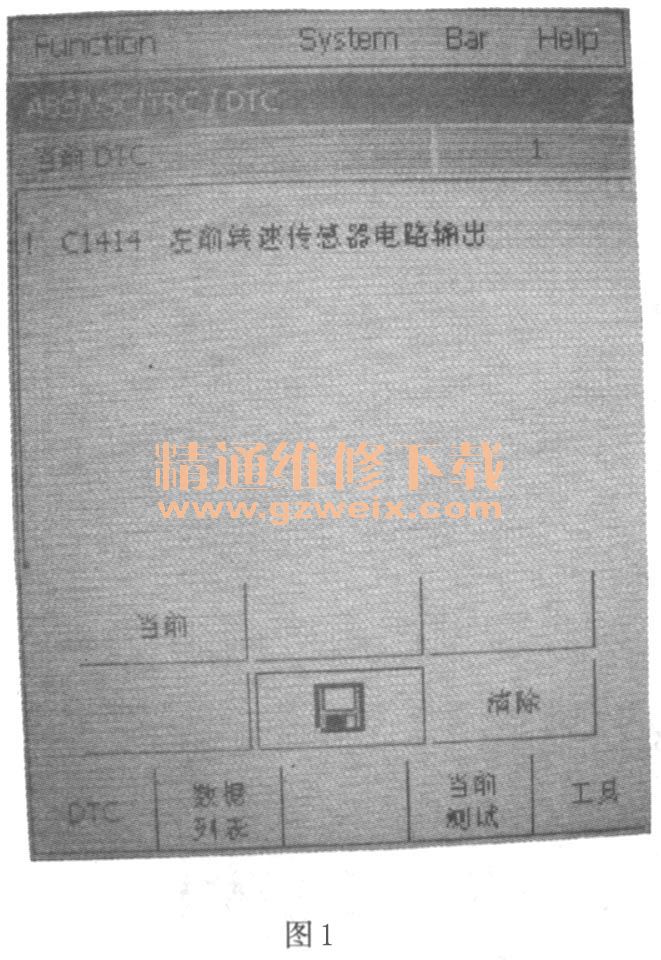

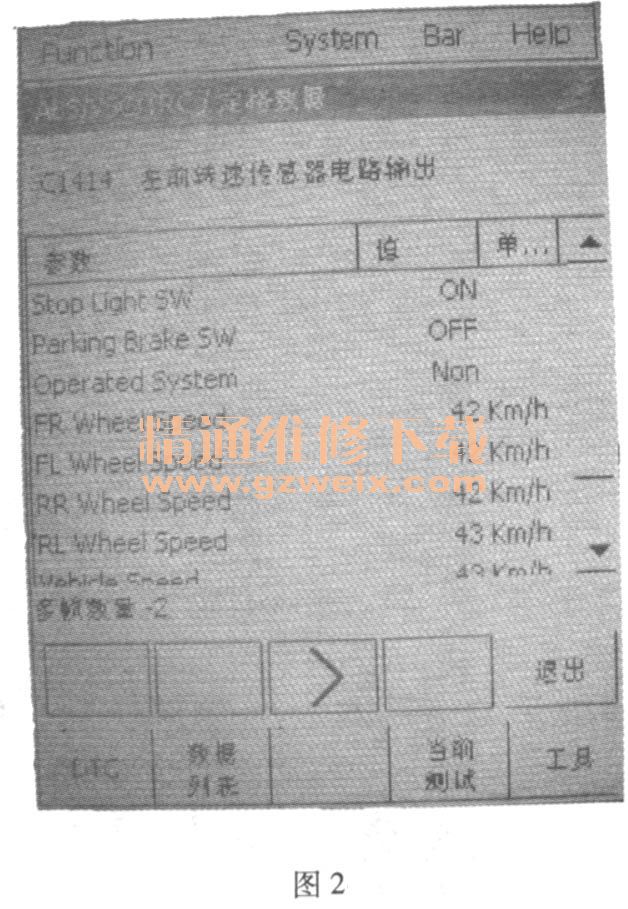

    车间技术人员连接检测仪,读取故障码为C1414,含义是左前轮转速信号输出,如图1所示。读取故障时数据流,左前轮转速信号正常,与其他轮速没有大的差异,如图2所示。



    清除故障码,进行路试,当车速低于40km/h时,轮速信号正常,故障灯也没有点亮;当车速超过40km/h后,大约有2~3 min,突然看到仪表板上面的ABS警告灯点亮了,再次读取故障码,仍然是C1414,此时密切注视检测仪数据流的技术人员未发现异常数据。根据前面的简单检查,结合实际路试读取数据流,没有发现轮速信号缺失情况。判断需要进一步对轮速信号进行深入测量。而深入测量的手段,则是利用示波器检测轮速传感器信号波形。

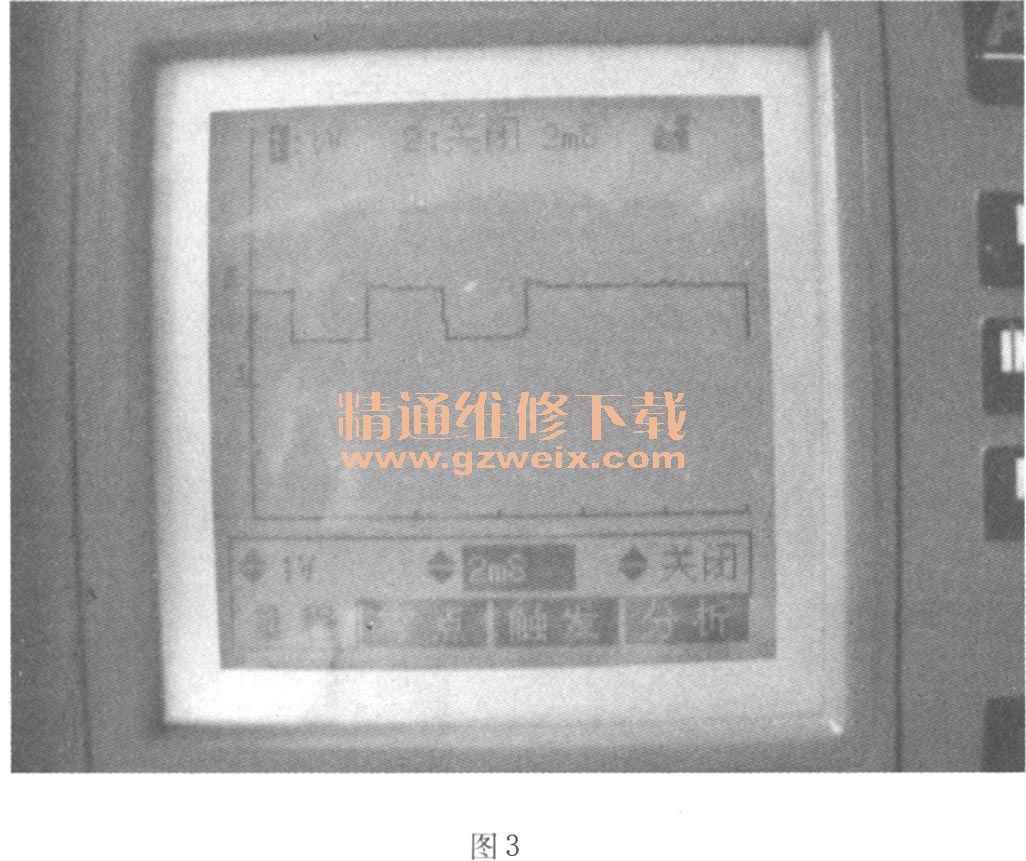

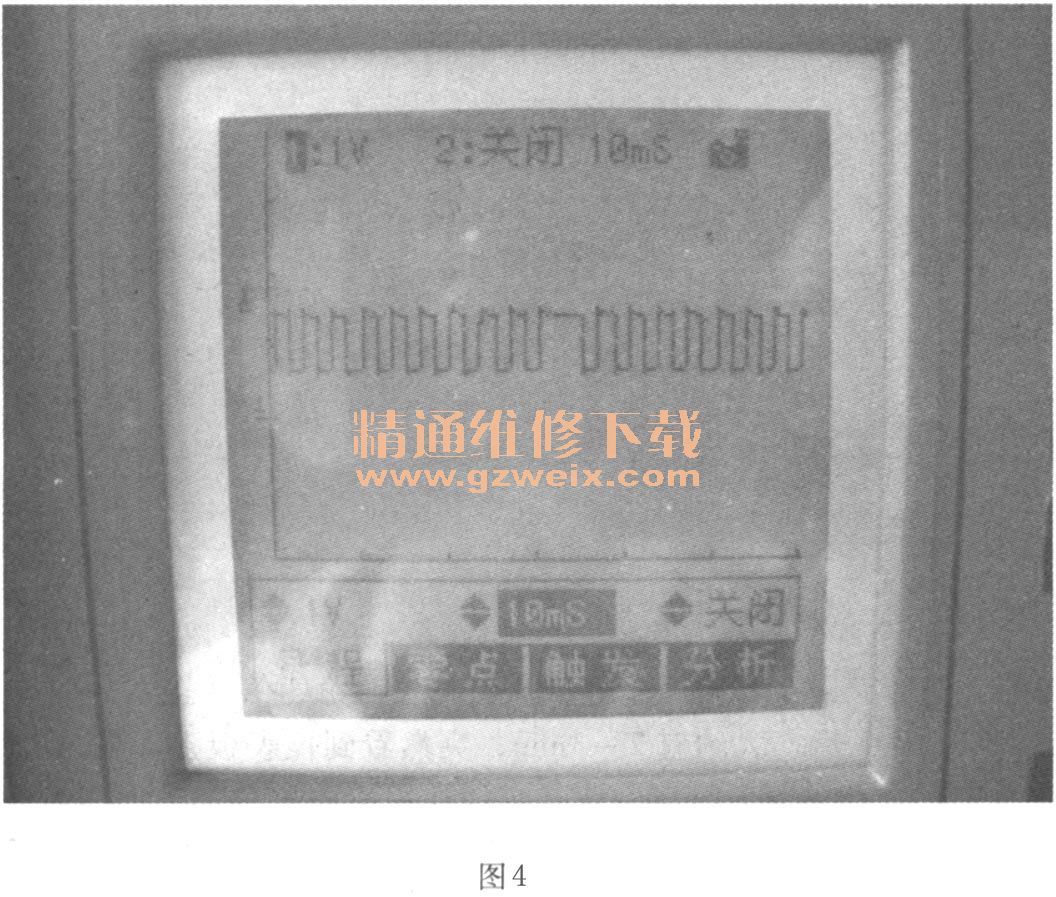

    果然,当使用红盒子MA3500A对左前轮轮速信号进行测试时,发现了如图3和图4所示的波形。这是当保持车速在40km/h时测得的轮速传感器波形。从波形中明显地可以看到有信号缺失。而该轮速传感器的信号转子是集成在前轮轴承中的。因此,判断造成信号波形异常的原因是转子不良。



    故障解决:更换左前轮轴承,路试,车辆恢复正常。
    故障点评:该车故障看似简单,但实际上这种故障判断起来难度较大,这主要是因为采用常规的检查方式,已经不能有效地对这类故障进行准确判断,而必须采用更加先进的检测手段,例采用示波器。借助这类先进的设备,才可以对这种复杂的故障进行准确判断。因此,对于我们广大技术人员来说,在强化常用设备、仪器的基础上,进一步掌握先进仪器、设备的使用,是摆在我们面前函待解决的问题。

关键词:威驰 ABS
