一辆行驶里程约13万km,车型为ACV4,搭载2AZ发动机的2008年广汽丰田凯美瑞轿车。用户反映:该车换挡冲击。
检查分析:维修人员试车,发现换挡冲击发生在3挡升4挡的过程中,在此之前变速器出现瞬间空转现象。检测变速器控制单元,未发现故障码。连接故障诊断仪试车,发现当变速器描液温度达到65℃时,3挡出现打滑。此时发动机转速及变矩器涡轮转速均为2689 r/min,说明锁止离合器处于锁止状态,而变速器输出轴转速却只有900 r/min(图1),车速也只有24 km/h。从发动机负荷率及进气量上看,发动机和变速器者随空转。
检查变速器油液,无异常。做失速试验,失速转速为2 200 r/min,说明发动机及变矩器工作正常。测量变速器工作油压。换入D挡,不踩加速踏板时,油压为370 kPa;踩下加速踏板达到失速点时,油压为930 kPa。换入R挡,不踩加速踏板时,油压为700 kPa;踩下加速踏板达到失速点时,油压为1850 kPa。试验结果表明,在车辆静止状态下,变速器的液压系统工作正常。
分析认为,当故障出现时,从发动机的负荷率和进气量上看,变速器没有传递任何动力。根据维修经验,如果是变速器油道泄漏或换挡执行元件打滑,动力不会切断得如此彻底。因此有可能是液压控制阀体出现了问题,它导致本应投入工作的换挡元件没有动作。此外,根据变速器油液的清澈程度,可以判定没有摩擦片烧蚀。考虑上述因素,决定在不拆卸变速器的前提下,先对阀体进行彻底清洗。

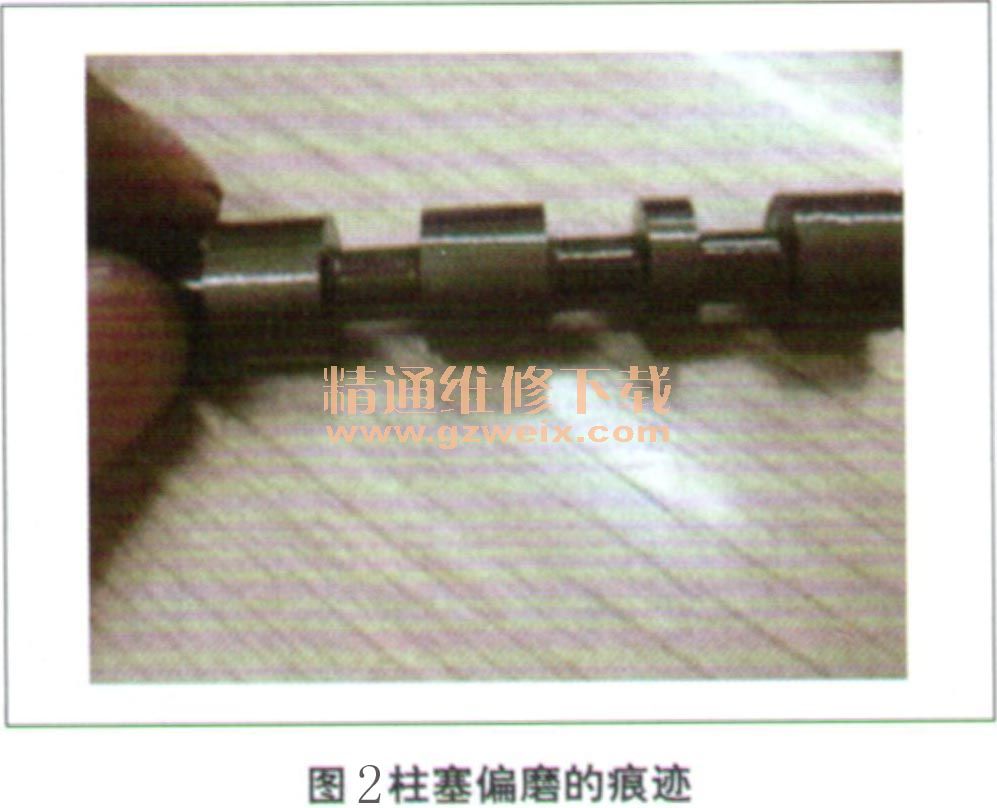

拆下阀体并解体,逐个检查柱塞的活动情况,发现4-5挡换挡阀柱塞动作不灵活。仔细观察,发现柱塞表面有偏磨的痕迹(图2),说明其与阀孔之间配合不良。
将柱塞及阀孔抛光后,柱塞动作灵活。为了试验该问题与故障现象之间的联系,将阀体彻底清洗后装车。试车发现故障现象消失。
故障排除:为了保证维修质量,经用户同意,更换了阀体总成。考虑到柱塞弯曲变形多是由于变速器过热所致,因此又对发动机散热器进行了彻底的清理。交车后,多次回访用户,确认故障彻底排除。
