一辆行驶里程约12万km，搭载2AZ-FE发动机的2008年广汽丰田凯美瑞轿车。用户反映：该车冒黑烟，发动机故障灯亮。
    检查分析：维修人员检测发动机控制单元，发现故障码P0102—空气流量信号低和P0037-氧传感器加热器失效。尝试清除故障码，发现无法清除。
    发动机怠速运转时查看数据流，发现空气流量仅为0.17 g/s（图1），异常。失速试验时观察发现，空气流量仍然是0.17 g/s。此时冷却液温度已经达到了89％，但喷油控制仍处于开环状态。进一步观察还发现，前氧传感器信号始终是在0v（图2）。

    相关资料：2011-2013年丰田凯美瑞原厂维修手册（全套）



    查阅电路图得知，该车空气流量计和前氧传感器的电源熔丝为EFINO.2 （10A）。检查发现该熔丝已经熔断，且测量空气流量计电源端的电压，为0v（图3）。

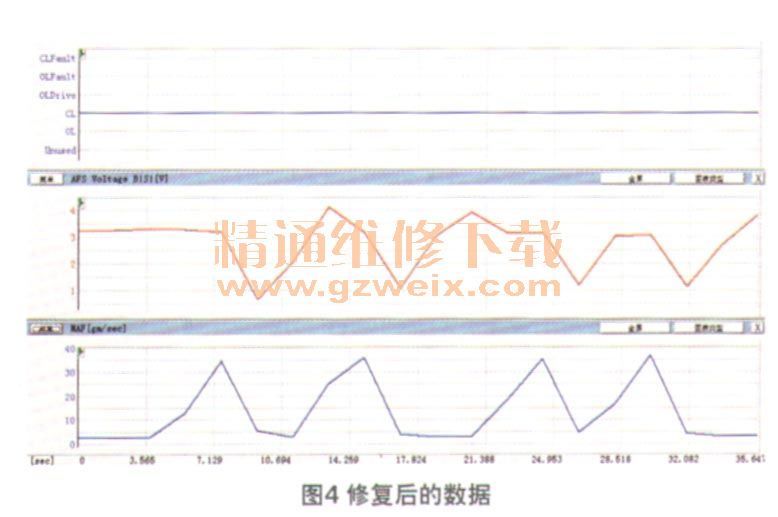

    故障排除：更换熔丝，再次观察数据流（图4），恢复正常。试车确认故障排除。
