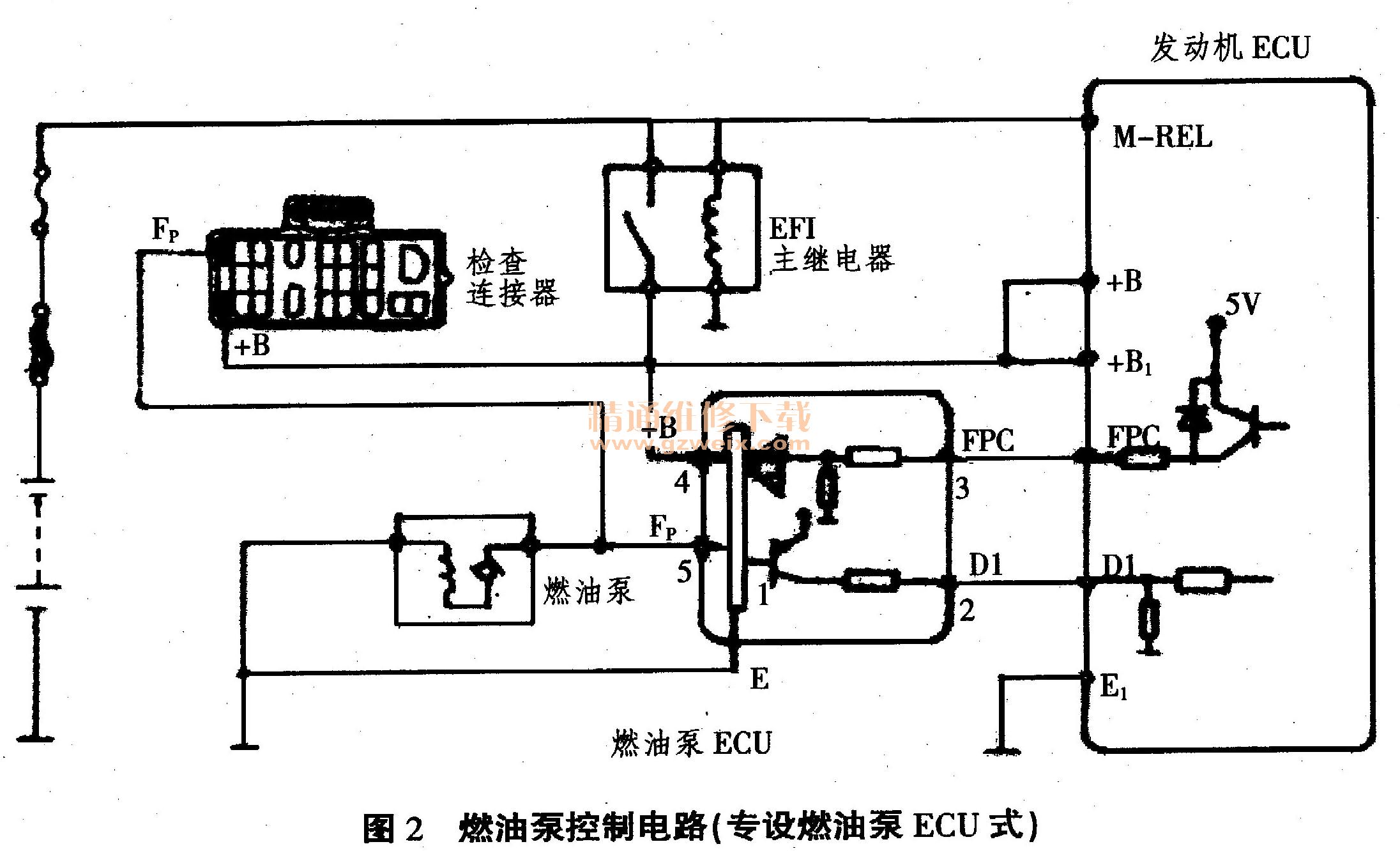

2)丰田皇冠3.0轿车在电控系统中单独设置了1个燃油泵
ECU,燃油泵控制电路主要由发动机
ECU、燃油泵
ECU、主继电器等元件组成,如图2所示。燃油泵
ECU与发动机
ECU共同对燃油泵的工作进行控制,实现燃油泵的变速控制,即根据发动机工况(启动、小负荷、大负荷等)的变化,使燃油泵高速或低速运转。发动机在启动、高速或大负荷工况下工作时,发动机
ECU向燃油泵
ECU的FPC端输出1个高电位信号(4~6V电压),此时燃油泵
ECU的Fp端向燃油泵电机输出高电压10~14V,这时燃油泵高速运转,从而增大供油量,满足工况需要。发动机启动后,在怠速或中、小负荷工况下工作时,发动机
ECU向燃油泵
ECU的FPC端输出1个低电位信号(2.5V电压),这时燃油泵
ECU的凡端向燃油泵电机输出低电压8~10v,燃油泵以较低的速度运转,从而输出小流量燃油。当熄火时,燃油泵
ECU断开燃油泵电路,使燃油泵停止工作。发动机
ECU与燃油泵
ECU之间的Dl电路为燃油泵的反馈信号线(即燃油泵
ECU的故障诊断信号线),用以监视燃油泵的工作状态。燃油泵
ECU对燃油泵还有自动断电保护功能,即当燃油泵工作电流(耗电电流)过大(大于7A)时,启动燃油泵
ECU自动断电保护,中断燃油泵供电电压,从而保护燃油泵及其电路。
故障排除:为了准确判断故障部位,用数值分析方法进行诊断,须对燃油泵
ECU各端子进行检测。皇冠3.0的燃油泵工作受燃油泵
ECU控制,燃油泵
ECU位于后行李舱右前方,即在燃油箱的侧面。它的插头有5个针脚(如图2所示),上面标有注脚,其中1脚为搭铁,2脚连接发动机
ECU的D1 ,3脚连接发动机
ECU的FPC,4脚连接EFI继电器的+B(12V),5脚连接燃油泵的Fp。用万用表对燃油泵各脚电压进行检测,检测结果如表3所示,数据都在正常范围之内。
根据燃油泵
ECU的控制原理,用2个数字万用表电压挡分别监控燃油泵
ECU的FPC脚与D1脚,等待故障的出现。仔细观察2个万用表,当故障出现时,首先是D1脚的万用表上8.48V的电压变为0V,约1s后,FPC脚所接的万用表上3.0V的电压才消失。由此怀疑是燃油泵
ECU有问题,考虑是否因燃油泵
ECU工作一段时间后,由于内部电路或晶体管发热后工作失效(虽然电脑故障的可能性是非常小的:10万km约千分之一)。找来1个型号相同的燃油泵
ECU,换上后试车,但故障依旧。
从以上的诊断结果看,可以认为故障在燃油泵。断开燃油泵插头测量其电阻值约为1.0Ω,20℃时标准电阻值为0.2~3.0Ω,在正常范围内;拆下燃油泵总成,检查其滤网不脏,之前检测燃油系统压力也正常,现只有对燃油泵进行工作电流检测了。装回燃油泵,在燃油泵电源电路上串入1个10A的直流电流表。启动发动机,测量其电流值。怠速时,电流表指示为5.7A,急加速时达到7.0A;并随着发动机工作时间的延长,燃油泵电流慢慢增加,约30min左右达到7.2A以上,(查阅有关资料燃油泵耗电电流应不大于7A)不一会儿,电流表指示突然下降至0A,发动机随之就慢慢熄火了。从以上测量结果说明燃油泵工作一段时间后,超过正常工作电流,达到7.2A以上;由于电流过大,燃油泵
ECU自动断电保护,中断燃油泵供电电压,致使燃油泵不工作而无燃油供给,导致发动机运行中自动熄火。由此看来,故障可能是因为燃油泵线圈老化或内部短路、卡滞等,造成燃油泵工作电流过大。更换1个原装丰田燃油泵装车,启动发动机,路试一切正常,再未出现熄火故障,因此故障排除。
维修结论:通过以上分析诊断,采取了一系列排除方法,终于将这辆丰田皇冠3.0轿车发动机间隙性熄火的故障排除了。从中得出结论这一故障主要是由于燃油泵工作电流过大,引起燃油泵
ECU自动断电保护,致使燃油泵不工作而无燃油供给,导致发动机运行中自动熄火。所以只有对车辆各部件的结构、工作过程、控制原理了解和掌握,对故障分析详尽,才能找出故障原因,并加以排除,减少维修的盲目性。
