丰田凯美瑞A/F传感器泵送电流电路低
来源:汽车维修技师  作者:佚名  2015-06-18 08:20:10

    一辆行驶里程超26.4万km,的配置2.4L发动机、AT变速器的2006款丰田凯美瑞轿车。客户反映:该车在高速上行驶时,发动机故障灯以及VSC故障灯经常点亮,已经检查多次依然未能解决问题,并且之前还更换了空燃比传感器,也没有效果,要求彻底解决。

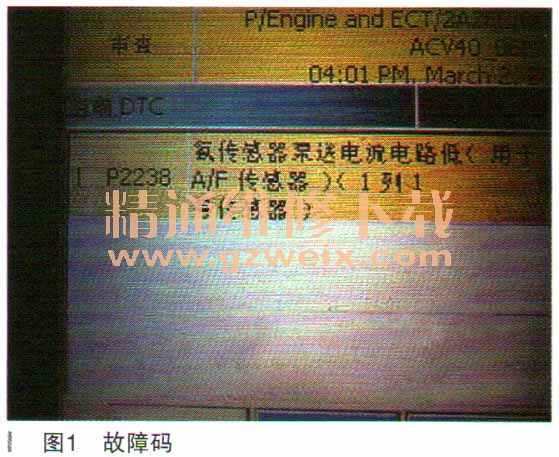

    故障诊断:技师连接诊断仪读取故障码(如图1所示)为氧传感器泵送电流电路低(用于A/F传感器)(1列1号传感器)。根据现象分析可能的故障原因:①A/F传感器(1号传感器)电路中存在断路或短路;② A/F传感器(1号传感器);③ ECM。

    检查可能故障原因查找故障,用主动测试的“Control the Injection Volume for A/F Sensor”(A/F传感器控制喷油量)喷油量在-12.5%~+12.5%之间时,A/F传感器(1号传感器)输出电压几乎无任何变化,而2号传感器输出电压分别大于0.5V和小于0.4V。由此,主要怀疑部位为A/F传感器、A/F传感器加热器、A/F传感器电路。检查FFD(即:停帧数据)中“AFSCurrent B1 S1”为-0.2S、-0.26、-0.17、-0.14、-0.11。启动发动机,让其热车以2500r/min运转后,查看怠速时“AFS Current B 1 S 1”一直为0mA。连接电压表检查加热丝线路,各连接器电压降为13.88V,说明C24-109(C24连接器109号针脚)或ECM内部出现断路。
    故障排除:参考之前检查,将主要怀疑部位确定在C24-109(C24连接器109号针脚),由于此车之前在其他店进行过事故维修,C24连接器已经损坏,用胶黏附,经得客户同意,拆解连接器处理(由于此连接器内部损坏,其针脚无法分解处理),于是对此针脚添加铜丝增加端子接触压力,重新连接。启动运转发动机查看相关数据,C24-109电压降在2.31~8.76V之间波动变化(查看其他止常车辆对比数据与此相似),查看AFS相关数据流恢复正常。多次测试,故障未再现,故障排除。由于此连接器损坏较严重,建议客户更换发动机舱线束。
      故障总结:通过此故障说明日常维修中,借助诊断仪数据流以及各种维修工具,并对其工作原理了如指掌,方能达到事半功倍之功效。
