一辆行驶里程约1.6万km的2012年丰田凯美瑞。该车自从2015年5月份开始多次进店检查行驶时有时感觉车辆会震动,就厦门到泉州的高速路有时出现了五六次;最近感觉更为严重了。此车为私人用车,经常行驶高速,查看维修履历,自购车开始,PDS、5km、10km、20km、40km时都进店维修保养。查看车辆未发现有明显事故、改装等迹象。
故障诊断:技师同客户试车确认,行驶在高速路上,平缓加速时时速在35km/h、45km/h、60km/h、80km/h、85kn /h、95km/h、108k n/h、120km/h等左右,往返行驶了10多千米,均出现了客户所描述的现象,但频率不一、速度不一,而挡位基本都在3挡和4挡区域内。根据现象分析可能故障原因:①发动机控制系纤目关故障;②变速器(阀体、制动器、离合器等)内部故障;③发动机或变速器机座脚等脱胶;④其但必目关故障。

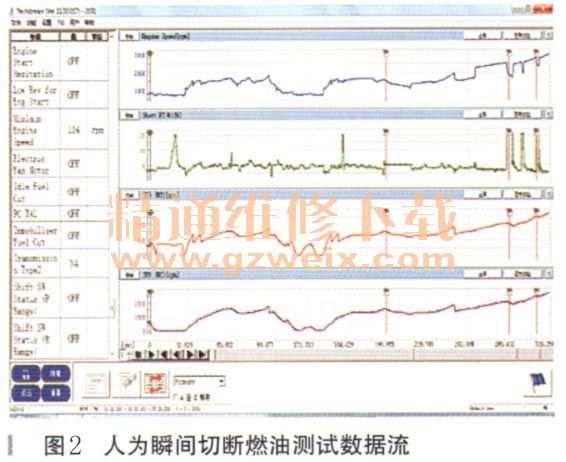

查看发动机控制系统快照数据,只发现故障再现时,发动机转速有时出现了500r/min左右的波动,短期修正瞬间增加了20%、A/F以及O2传感器数据均反映混合气过稀(如图1所示)。检查发动机进排气系统以及各真空管均无漏气现象。检查燃油蒸汽VSV阀无异常开启现象。检查发动初燃油压力为340kPa(标准304~343kPa),加速时最低下降至250kPa左右,但故障未同步出现,而且对比同一工况下同种车型油压波动与此类似。人为瞬间切断燃油测试,故障现象类似,但拖滞的时间相对较迟,时间较长。NT和NC同样出现波动(如图2所示),而原车实际故障时,NT和NC无明显变化。故障反映出来的数据流的时间宽度、振幅以及波形均不一样。更换点火线圈、火花塞、燃油滤清器总成、节气门总成、喷油器、发动机ECU等故障依旧。进行机械系统失速测试:D挡转数2396r/min(标准值2250±300r/min),R挡转数2242r/min。换挡时滞测试:N→D为0.70s、N→ R为0.83s(标准值:D位置时滞小于1.2s、R位置时滞小于1.5s)。进行液压测试:怠速时D挡400kPa(标准值:372~412kPa)、R挡740kPa(标准值:672→742kPa)。失速:D挡915kPa(标准值:930→1040kPa)低于标准值,R挡1800kPa(标准值:1760→1970kPa)。检查变速器液无异常气味以及颜色变化。更换阀体总成以及变矩器总成,试车,无明显改善。查看变速器数据流,除发动机转速之外,未见其他异常。
于是重新检查车辆相关线路,发现在左侧B柱安全带背后的铁皮夹缝内,装有一个控制模块,取出查看确定为GPS控制模块(如图3所示)。查看其控制线路,发现布置于原车线束中间,未对原车的线束胶布等进行拆装,而GPS相关线路除了油泵电源控制线在B柱附近有切入之外均接入原车连接器针脚,拆下GPS并恢复原车线路,试车,故障未再现。检查GPS断油器,发现其触点出现了炭化烧蚀现象(如图4所示),由此说明此故障是由于断电器触点炭化导致供油不足,车辆行驶时有时出现系统过稀所致,故障排除。
故障总结:通过以上故障说明在日常问诊时的重要性,对于多次断开蓄电池电源后依然可以启动车辆的原因是:此GPS早已经停用且未提供服务的缘故,此车的改装较隐蔽,技师未能发现,导致未能及时排除故障。
