一辆行驶里程约4.2万km、配置2.0T发动机、8挡自动变速器的2014年捷豹XF。该车天窗打不开。

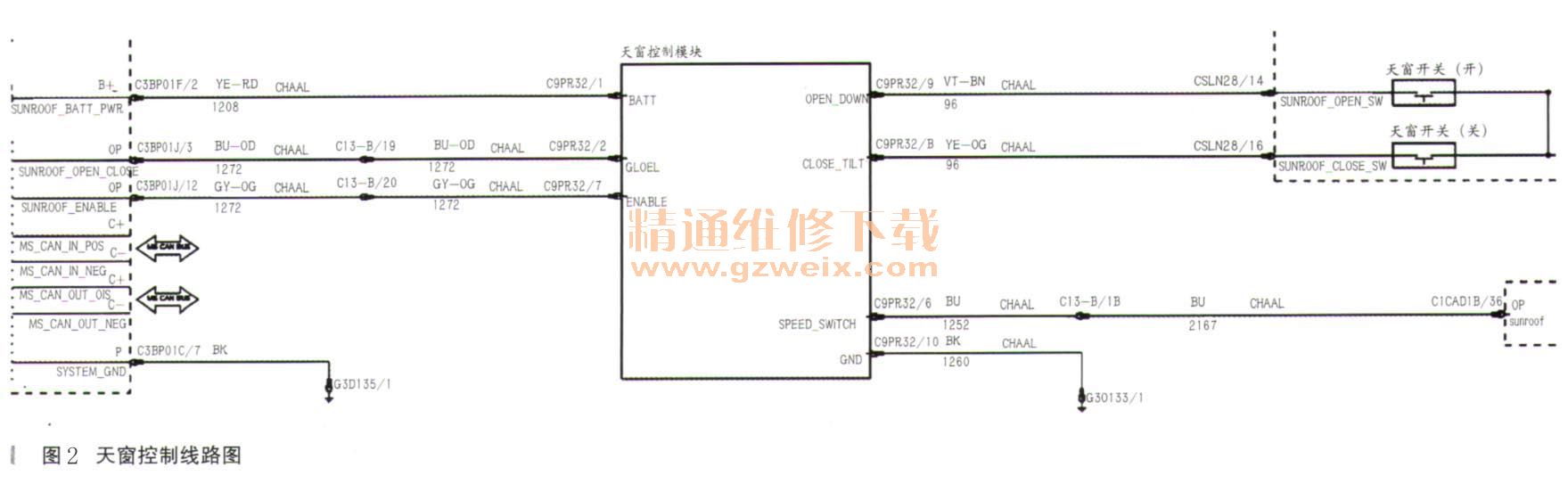

    故障诊断：连接SDD，读取故障码为BCM B 10F2-11，永久性故障，故障码无法删除。SDD给出的诊断帮助如图1所示。首先检查了CJB保险丝F19，天窗继电器均正常。根据天窗控制相关线路图（如图2所示），在操作天窗打开时测量：C9PR32/1和C9PR32/8的电压为11.9V左右。为了确认电机供电，又测量了C9PR32/ 1和C9PR32/9电压正常为11.9V左右。检查CJB到天窗电机线路：C3BP01F/2到C9PR32/ 1导线正常。C3BP01J/3到C9PR32/2导线正常。C3BP01C/7搭铁正常。检查天窗电机到天窗开关导线，C9PR32/9到C9LN28/14线束正常。C9PR32/8到C9LN28/16导线正常，C9LN28/ 10搭铁正常，C3BP01J/12到C9PR32/7导线正常。打开点火开关测量C3BP01J/12电压为0V，因此判断CJB内部短路，更换CJB故障解决。
