一辆行驶里程仅800km的 2016年丰田凯美瑞轿车。客户反映:该车在2天前出现车辆行驶时发动机声音大,车速提不上来,怀疑变速器损坏,要求退车。
故障确认:笔者试车,挂D挡加油至发动机转速3000r/min时车速度才达40km/h,变速器不升挡。使用“S”手动模式,仪表显示S1挡,向前推挂挡杆,挡位始终保持在S1不能向上升挡,正常挂“S”挡时应显示S4挡。熄火重起,车辆跳挡正常,但当车速减至10km/h时再加速,故障再现,此时仪表挡位灯会显示D1,试车发现只要仪表显示D1变速器就不会升挡。故障出现频率较高。怀疑故障部位:(1)变速器故障;(2)ECM故障;(3)相关电路;(引其它。
故障诊断步骤:
1.由于该车为新车,客户不同意对车辆进行拆检,只同意在不拆零件的情况下进行检查。笔者通过GTS接入读码,显示无故障码,CAN系统检查通信正常。
2.该变速器是由ECM根据发动机和行驶条件的电子信号控制其换挡正时,由此提高燃油经济性和传动性能。笔者将行驶条件的电子信号即车速信号切断,看变速器跳挡能否正常,测试结果:拔出ABS泵端子A49路试,变速器各挡位升、降正常,排除变速器内部故障,初步判断故障由电控部分导致。
3.读取数据流检查各传感器及开关状态,行驶中发现“S”减挡开关(Sports Shift Down SW)在ON和OFF间不停切换,停车挂P挡,减挡开关始终保持在ON。拆卸挂挡杆盖板将“S”挡开关插头拔出,数据列表中减挡依然保持ON状态。说明开关正常,故障部位缩小:(1)开关至ECM电路异常;(2)ECM故障。

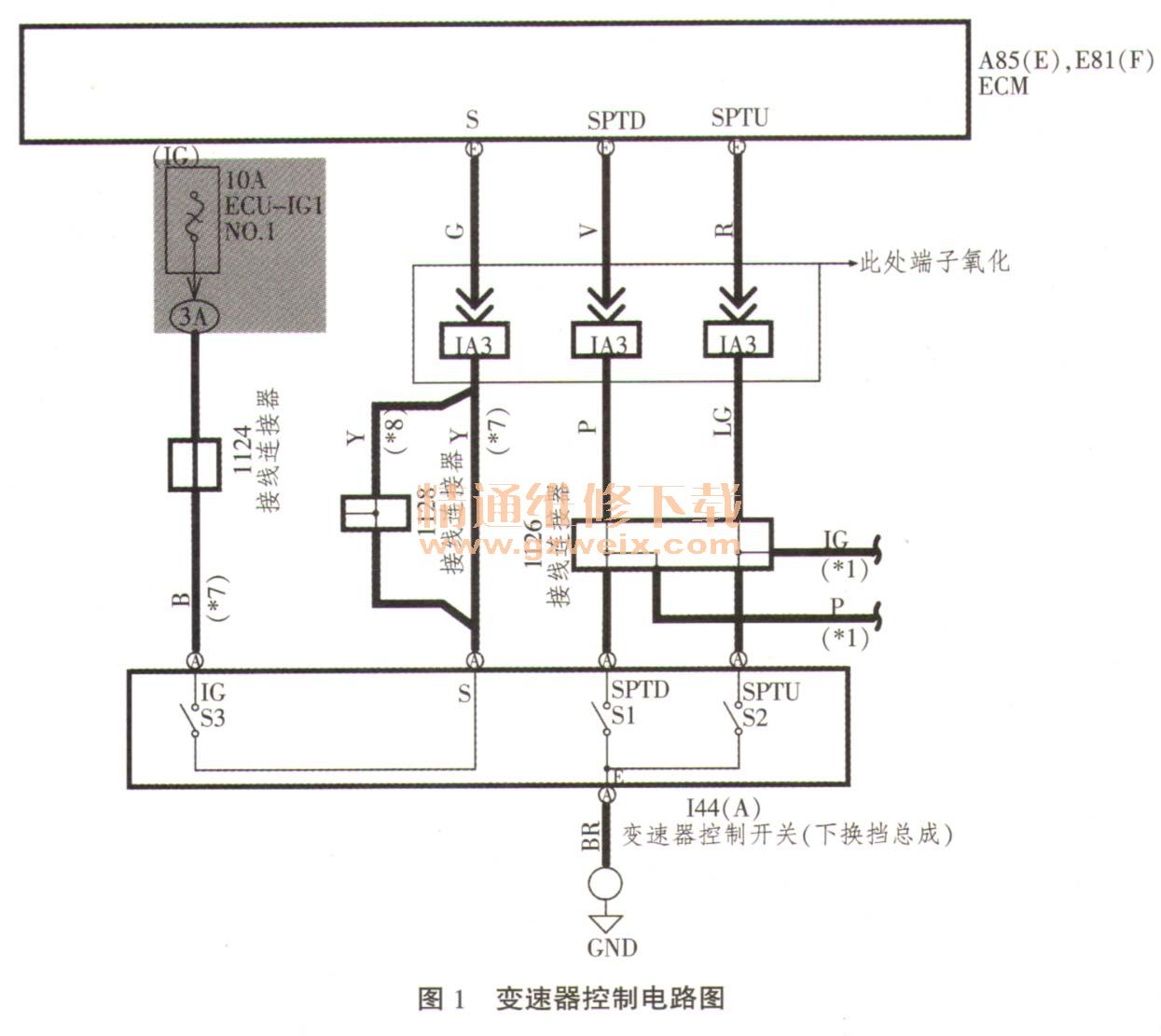

4.查阅电路图,开关至ECM之间有IA3连接器连接,如图1所示。该连接器位于左侧A柱下方,经客户同意拆卸A柱下饰板测量电路,检查发现IA3-7、8、9端子腐蚀氧化。修理线束读取数据流,挂P挡位时S减速开关OFF,正常。试车故障排除。检查还发现左侧仪表杠梁有液体挂流痕迹,询问客户得知该车一周前刚贴膜,就该故障与客户沟通,属典型贴膜导致连接器进水氧化而引起的故障,客户无异议接受我店维修方案。
总结分析:IA3 -9号端子由ECM内部搭铁,8号端子是减挡电源。端子8、9腐蚀导致回路,ECM收到来自挡位开关的错误信号从而导致变速器不能正常升挡。
