丰田卡罗拉轿车EPS系统故障检修
来源:汽车维修  作者:佚名  2017-07-03 09:17:27

    一辆行驶里程约3.5万km的丰田卡罗拉GL轿车。该车在行驶过程中出现转向发紧、沉重,PS故障指示灯常亮,电动助力转向系统不起作用等故障现象。

    EPS系统结构及其工作原理:

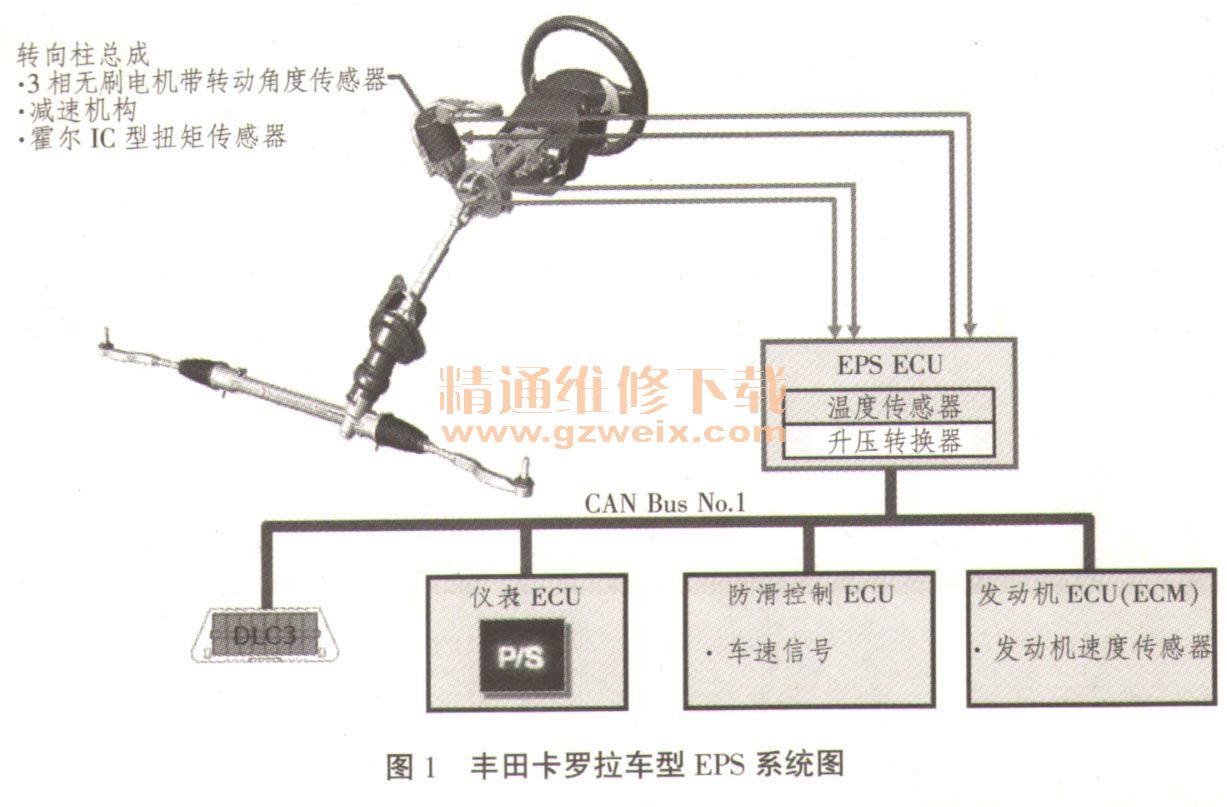

    如图1所示,丰田卡罗拉轿车EPS电动助力转向)系统主要由EPSECU、转向盘、转向柱总成、转向器总成和左右横拉杆等组成,其中转向柱总成包括三相无刷电机(带转动角度传感器)、减速机构和霍尔IC型扭矩传感器。

    卡罗拉轿车EPS系统是通过安装在转向柱轴上的电动机和减速齿轮的运动,产生扭矩以增大转向力矩。根据车速信号和内置于转向柱总成的扭矩传感器信号,动力转向ECU决定辅助动力的方向和大小。从而在低速行驶时控制转向辅助力矩变大,在高速行驶时控制转向辅助力矩适度减小。

    EPS系统电路及其技术参数:

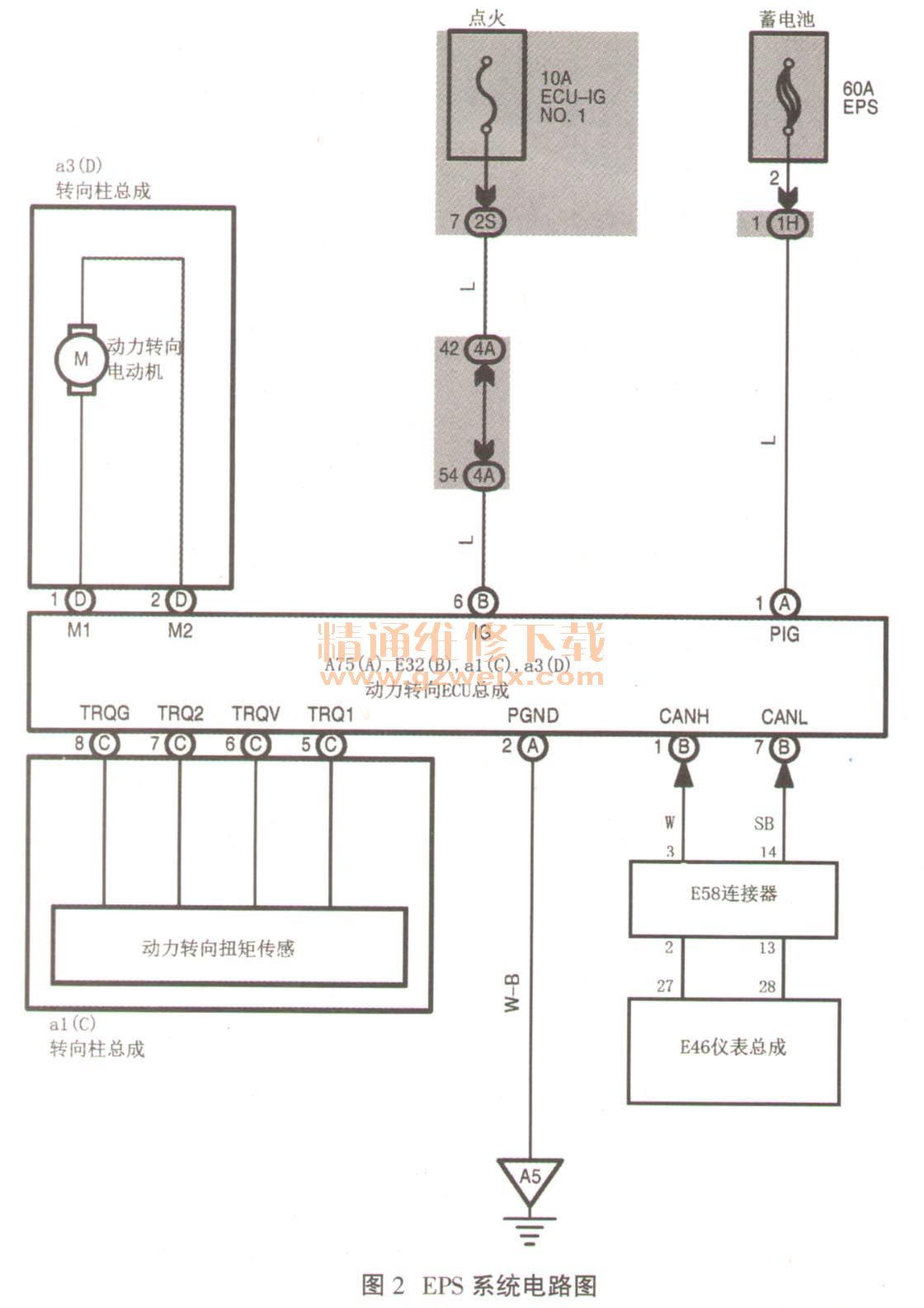

    丰田卡罗拉轿车EPS系统电路主要是由动力转向ECU电源电路,动力转向扭矩传感器电路,动力转向电机电路和动力转向警告灯电路组成,如图2所示。

    1.动力转向ECU电源电路
      当点火开关置于ON (IG)挡位置,电源经保险丝ECU-IG 10A,通过绿色线供电动力转向ECU总成E32 6号端子,其电压为12V。
    2.动力转向扭矩传感器电路

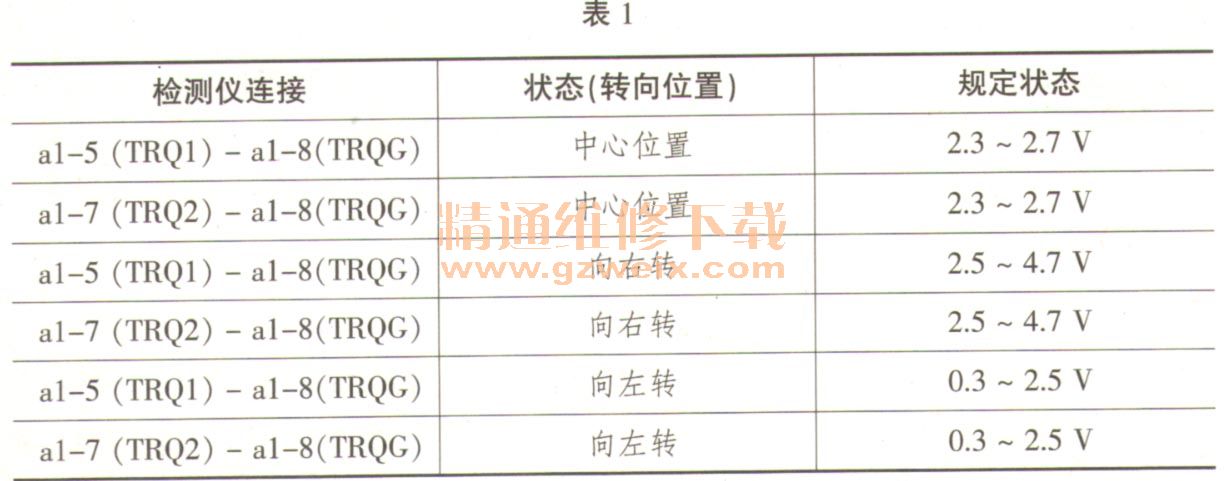

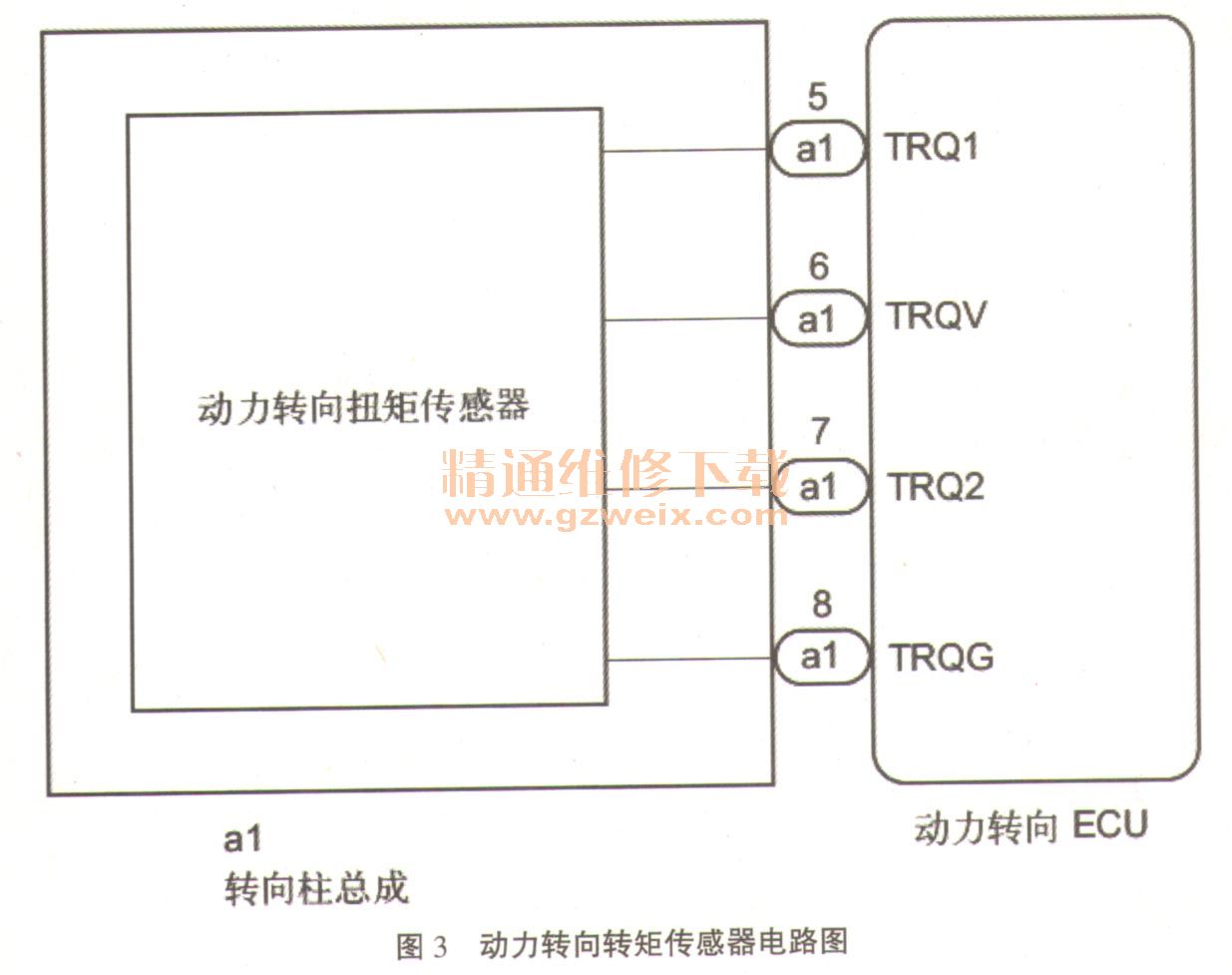

扭矩传感器检测转向盘转动时产生的转向力矩,并将其转换为电信号,然后通过a 1-5 (TRQ 1)和a l -7(TRQ2)发送至动力转向ECU,再结合来自防滑控制ECU的车速信号,计算出转向辅助力。如图3所示,动力转向ECU通过插接器a1-6(TRQV)向传感器提供7.5~8.5V电源,a1 -8 (TRQG)负极搭铁。A1-5(TRQ 1),a 1 -7   (TRQ2)和a1 -8(TRQG)测量电压如表1所示。

[1] [2] [3]  下一页
