一辆行驶里程超21万km、车型为ACV41L,搭载1AZ发动机的2008年丰田凯美瑞轿车。用户反映:该车安全气囊灯亮。
检查分析:维修人员检测安全气囊控制单元,发现故障码B1615----左前碰撞传感器电路故障,且无法清除。将蓄电池负极断开90S后再接上,故障码仍然无法清除。断开左前碰撞传感器的插接器A13,测量其与安全气囊控制单元插接器E30的28号和30号的连接,其导通性及绝缘性都正常。将左前碰撞传感器与右前碰撞传感器互换,故障码仍然是B1615,说明问题不在传感器,而是在线路上。

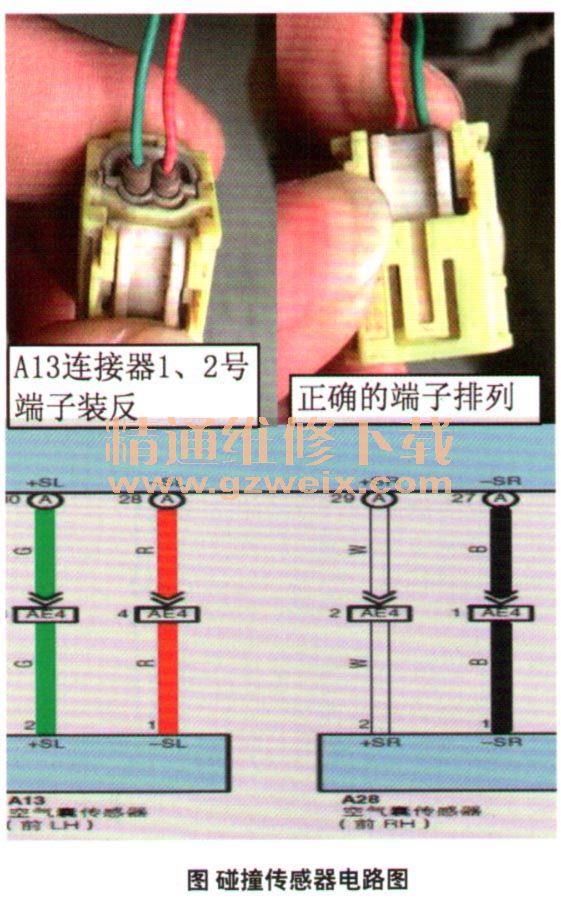

对照电路图检查,发现该传感器的电路并不复杂,只有2根线,怎么会出问题呢?反复认真检查发现,在电路图上插接器A13的1号端子是红线,2号端子是绿线,而实际却正好相反(图1)。
故障排除:将插接器的插针挑出后,调换位置重新插牢。发动机启动后6s,安全气囊故障灯自动熄灭,故障彻底排除。
