丰田雅力士刮水片不能正常回位
来源:本站收集  作者:佚名  2018-02-03 09:56:13

    一辆行驶里程约6万km、搭载1ZR-FE发动机和4速手自一体变速器的2012年丰田雅力士。车主反映:该车断开刮水器开关,刮水片立马停止,不能回到挡风玻璃的底部位置。
    故障诊断:接车后,首先试车验证故障现象,启动发动机,将刮水器开关依次拨至间歇挡(INT)、低速挡(LOW)、高速挡(HIGH),刮水器的每个挡位动作正常;断开刮水器开关,刮水片立马停了下来,不能回到挡风玻璃的底部位置。根据故障现象分析,认为造成故障的可能原因有:刮水器开关故障;刮水器电动机故障;相关线路故障。

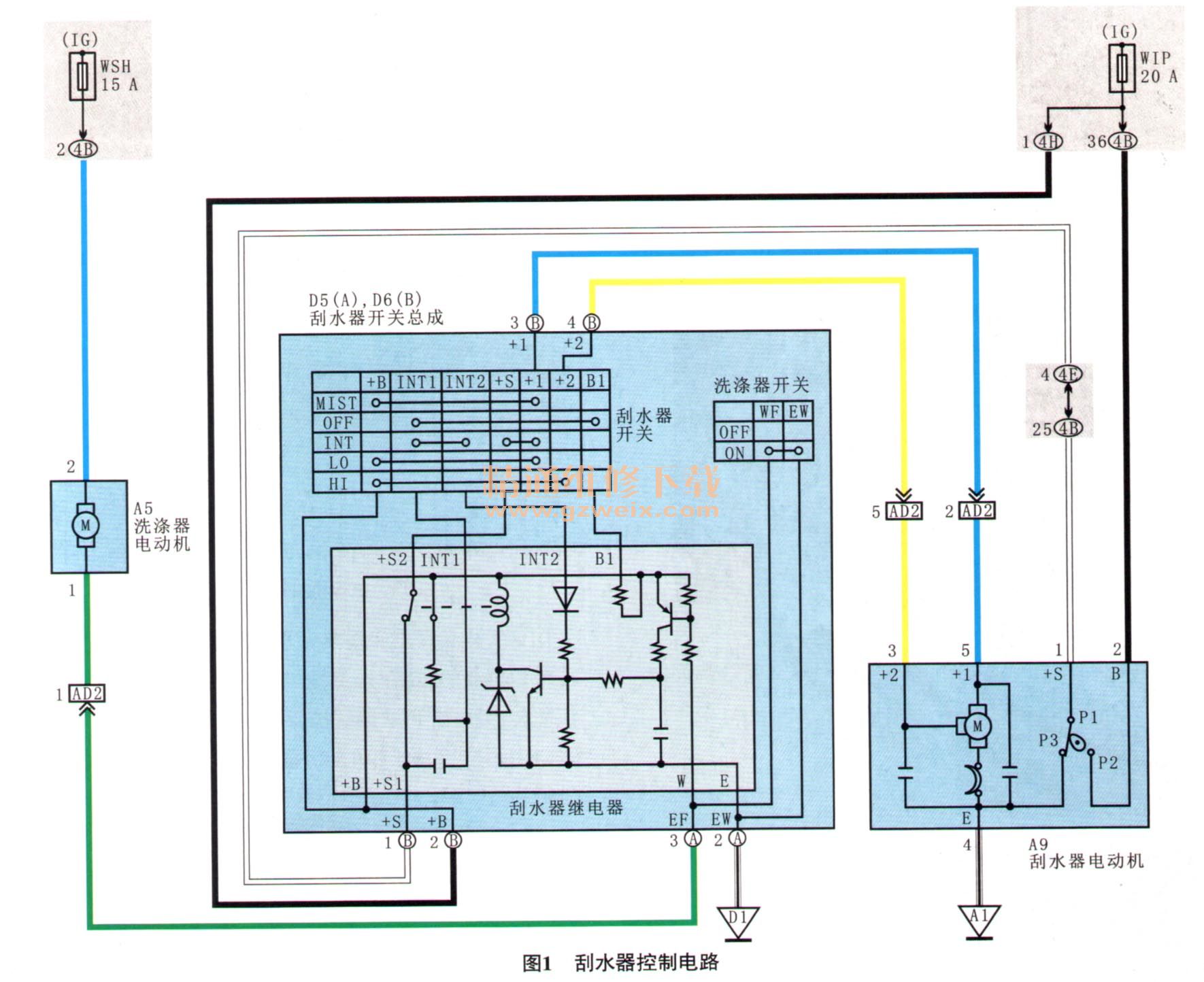

    分析该车刮水器控制电路(图1),得知刮水器回位控制电路的走向为:熔丝WIP→刮水器电动机端子B→触点P2→触点P1→刮水器电动机端子+S→刮水器开关总成端子+S→刮水器继电器端子+S1→刮水器继电器端子+S2→刮水器开关总成端子+1→刮水器电动机端子+1→电枢线圈。搭铁(A1)。刮水器回位后刮水器电动机内部触点P1与触点P2断开,触点P1与触点P3接通,刮水器停止工作。

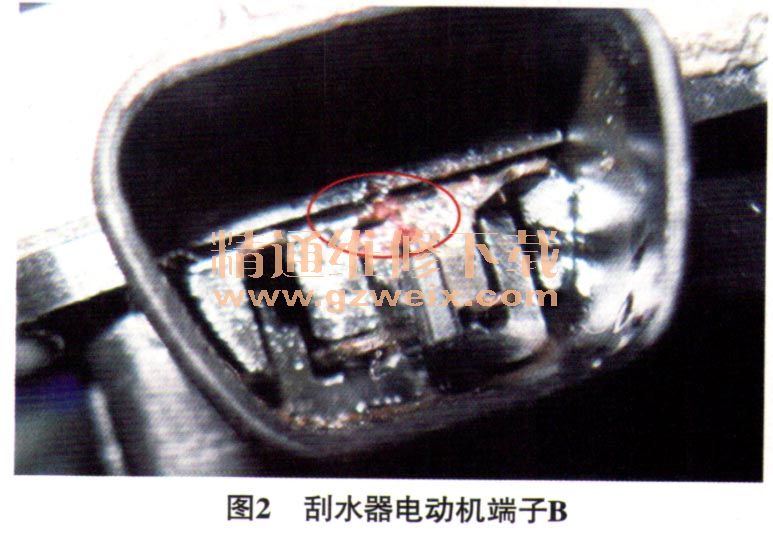

    接通点火开关,用万用表测量刮水器电动机导线连接器A9端子2的电压,为蓄电池电压,正常。将刮水器开关拨至LOW挡,刮水器动作正常;断开刮水器开关,刮水片立即停在挡风玻璃上方,不能回位;测量刮水器电动机导线连接器A9端子1的电压,为0v(正常情况下,若刮水片未回位,刮水器电动机内部触点P1与触点P2应接通,此时刮水器电动机导线连接器A9端子1上应为蓄电池电压),不正常,怀疑刮水器电动机内部触点损坏。拆检刮水器电动机,发现刮水器电动机端子B已完全腐蚀掉了(图2);测量刮水器电动机端子+S和端子B的导通情况,导通良好,说明刮水器电动机内部触点P1与触点P2接通正常,故障是由刮水器电动机端子B腐蚀无法供电引起的。

    故障排除:更换刮水器电动机后接通刮水器开关,刮水片正常动作;断开刮水器开关,刮水片能停在挡风玻璃的底部位置,故障排除。
