丰田凯美瑞轿车仪表显示异常故障检修
来源:本站整理  作者:佚名  2019-06-26 08:30:03

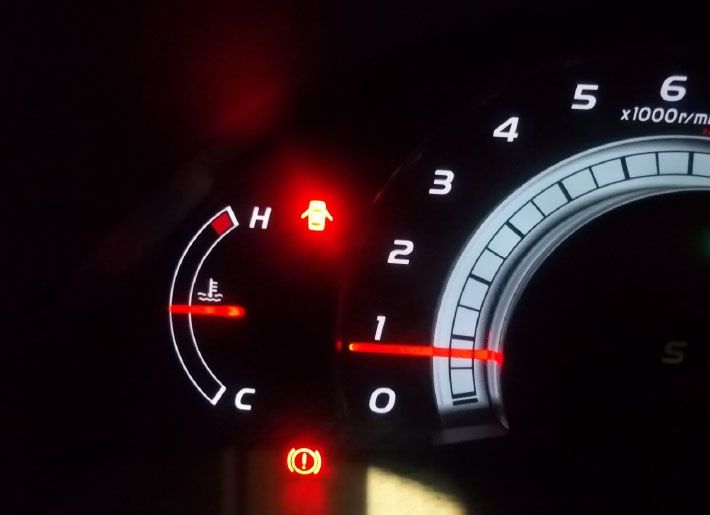

车辆在外地出险,维修完成后,开大灯时发现仪表报警,水温表指针漂移到红线附近,燃油表指针也上浮,开空调也有同样现象产生。

故障确认:客户叙述的故障现象已经非常明确,技师初步怀疑是:一,线路故障。二,发动机电脑故障。三,仪表故障。四,空调控制系统故障。

故障检修:车辆在着车后,开启大灯,用电脑检测仪检测实际水温与仪表指示是否一致,用电脑检测水温显示的实际水温为85度,技师用手触摸发动机的进水软管,温度大约为20度左右,显然于与仪表指示的实际温度差别太大,因此初步断定是仪表假性报警。如果是仪表或水温表内部故障,也有可能出现该现象,带着猜测技师互换另一车的仪表到故障车上,故障依旧。
检查空调系统,因为凯美瑞车型所使用的是自动空调,且属于用电较大的电器设备,空调系统在刚开始工作时会产生较大的电流波动,检查空调控制系统的线路及各插接件,无松动或接触不良的现象,技师互换另一车的空调放大器和空调控制面板,故障依旧。





检查仪表接地线并重新打磨固定,故障依旧存在,检查发动机仓内部的接地点,技师尝试给发动机ECU接地点直接连接到蓄电池负极,仪表突然恢复正常,将发动机ECU蓄电池负极移除,故障现象再次显现。技师继续寻找故障根源,后来发现蓄电池与车身接地点有防水胶存在,技师处理此接地点,并重新打磨后装复,故障排除。

凯美瑞电路运用了MPX串通讯系统,有一处出现接触不良后此故障后就会出现连锁反映。
由于线路接触不良,或者接地线接触不良引起的故障,因为由于地线接触不良导致线路中电阻增大。引起电流消耗加剧,给组合仪表提供的电流偏小,但仪表信号对电流的要求较高,当大功率设备工作时,整个电路中电流的较大,从而会导致仪表工作异常。
