一辆搭载2AZ发动机、车型为ACV40L 的2008年广汽丰田凯美瑞轿车。用户反映：该车空调制冷效果差，反复维修都不能解决问题。
    检查分析：维修人员通过观察孔查看，发现制冷剂中有大量气泡，说明制冷剂不足。与用户沟通后得知，该车在1个月前刚加过制冷剂。发动机运转时测量制冷剂的压强，低压为100 kPa，高压为800 kPa，证明制冷剂确实不足。

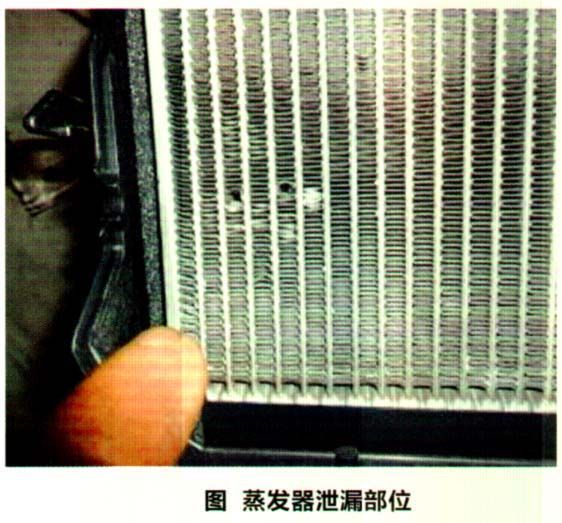

    检查冷凝器、干燥器、管路外壁和所有的插接器，都没有发现明显的渗漏痕迹，所以维修人员怀疑渗漏点在蒸发器上。但拆卸空调风道很麻烦，于是利用废弃的空调管做了一个测试用工具。安装工具后，用氮气对蒸发器单独加压并进行观察，20 min后气压明显降低，说明蒸发器有渗漏点。拆下仪表台，取出空调风道检查，发现蒸发器下部布满了油泥（图1）。将蒸发器放在水中进行加压试验，发现有气泡出现。

    故障排除：更换蒸发器，故障彻底排除。
