故障检修：技师启动车辆试车观察，发动机故障灯熄灭，车辆怠速转速有时有轻微的波动。使用TI-Ⅱ读取故障代码，其历史故障码为P0172系统过浓（B1），并存储有定格数据。

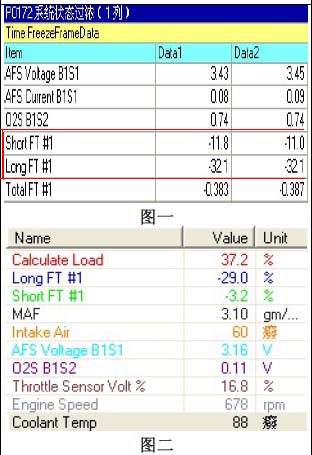

故障检修：根据存储的定格数据分析（图一）：短期燃油补偿（Short F1 #1）为-11%，长期燃油补偿（Long F1 #1）为-32.1%，短期燃油修正值和长期燃油修正值的总和已超出故障设定范围值(-32%)以外，说明实际的空燃比处于过浓的状态。将车辆启动怠速运转，利用IT-2读取数据流观察（图二）：ECM计算的负载（CalculateLoad)为37.2%，而正常车辆数值为27%左右；空气流量气流率（MAF）为3.10gm/sec，而正常车辆数值为1.9gm/sec左右；进气温度也达到60度，有点偏高。以上数值是依据空气流量传感器测量得到，也是反映发动机工作状态的基本参数，有可能是空气流量计脏污或损坏以及



发动机电路，油路故障。从车上拆下空气流量计，使用压缩空气清理，再装车观察数据流。发现ECM计算的负载数值在29%上下变化，MAF数值在2.3gm/sec上下变化。说明发动机工作状态有改善，但发动机怠速一直在720至740rpm之间波动，而且空踩加速踏板加速，发现发动机转速每次在2100rpm时有短暂的停顿，转速上升不流畅。对于发动机的诊断一般采取先电路后油路的原则，于是决定从点火系统入手。当在拆检火花塞时，发现所有气缸的火花塞都没有安装到规定扭力，十分松动，并且所有气缸的火花塞点火极点偏黑。至此，由于火花塞拧紧力矩不够，导致火花塞点火能量不足，导致可燃混合气燃烧不充分，超出燃油修正范围，发动机故障灯报警。将火花塞拧紧到规定力矩(19N*m），清洗节气门体，观察数据流(图三)恢复正常。通过电话回访客户，发动机工作正常，并且动力比维修前有明显提升。



维修总结：维修保养一定要按规范操作，在平时多收集正常车辆相关数据，诊断时通过故障现象结合数据分析，查找故障本质。
