接收到的升降开关信号并没有中断,这说明组合开关没问题。检查
BCM的长编码为“$62 99 CA 2A 18 13 0D 00 00 30 00 00 34 1A 00 80 00 80 00 E0 60 02 00 00 30 00”,编码正确,至此怀疑是否
BCM之后的信号传递有问题?因为
BCM到J386之间通过LIN线传递信号,而使用示波器检查LIN线最为直观,于是通过示波器观察LIN线的波形。

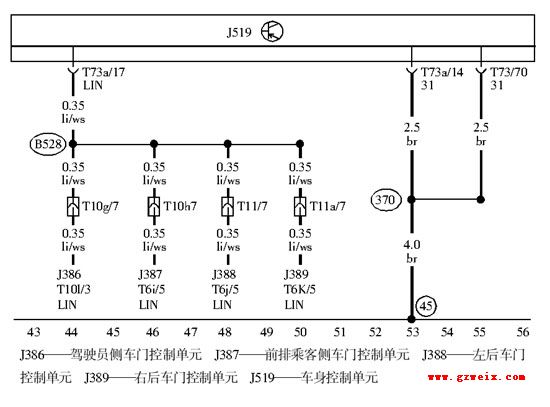

从LIN线的波形图上可以看出(图3),LIN线的工作电压不到9 V,这不正常,正常工作电压为12 V,这说明数据的传递不完整。分析导致LIN线波形不正常的原因包括:LIN线本身故障(包括节点)、LIN线上连接的控制单元中有损坏而导致LIN信号失真,当然包含J386损坏的可能性。接下来检查LIN线本身是否正常,从LIN线电路图(图4)上可以看出,只要测量
BCM(J519)的T73a/17脚到J386的T10L/3脚之间的LIN线的通断与搭铁情况就可以看出LIN线的连接是否正常,用万用表测量LIN线的电阻与搭铁都正常,于是排除LIN线本身的故障可能性(实际上,如果能够熟练运用示波器,就可以直接看出不是LIN线本身的问题)。下面确定LIN线上连接的控制单元是否有故障,如果逐个拔掉J386、J387、J388以及J389,则工作量很大,我们可以先进行分析。从图1的
数据流中可以看到只有J386的初始化状态显示为“否”,因此故障可能性最大的部件是J386,于是首先拔掉J386,观察LIN线波形恢复正常(图5),这说明确实是J386出了问题。
在更换驾驶侧车门控制单元J386,使用遥控器可以控制
电动车窗的升降,确定故障排除。拆开J386的外壳,可以看到内部进水,这是导致J386损坏的原因。分析J386进水的原因,应该是不久前贴膜时操作不当所致。
随着车型的不断改进,维修人员在不断丰富自我知识的同时应该学会运用数据流帮助诊断,加上与故障现象对比可以达到事半功倍的效果。
