一辆行驶里程约100000km,装用了BJG型发动机的大众捷达轿车。车主称:该车在行驶中出现只能怠速行驶,无法加速,仪表板上的 EPC 警告灯常亮的现象。
接车后:连接 V.A.G.1552 故障诊断仪,接通点火开关,读取故障码为 18041———加速踏板位置传感器 2-G185 信号对地短路或断路;17950———节气门促动位置传感器 1-G187 不可靠信号。清除故障码,再次读取故障码,无故障码。用V.AG1552 对电子节气门进行基本设定(01-04-060),设定完成后,EPC 灯熄灭。进行试车发现车辆一颠簸故障现象出现,EPC 灯点亮。用 V.A.G.1552 来读取发动机数据流,读取测量数据块:01-08-062
节气门位置传感器 1 G 18710.20%
节气门位置传感器 2 G18890.20%
加速踏板位置传感器 1 G7914.90%
加速踏板位置传感器 2 G1857.4%

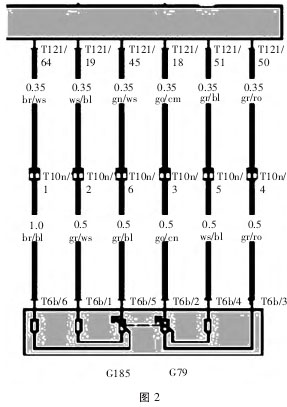

规定值 G187 为 10.20—12.55%,G188 为 14.90—82.55% ,G79 为14.9—82.75% ,G185 为 7.45—40.78%,缓慢将加速踏板踩到底,G79 的显示值均匀升高,而 G185的显示值不变,正常情况 G185 应随着加速踏板的踩下而变化,且G79 的显示值约为 G185 的 2 倍。从读取的数据流可以看出问题可能出在加速踏板传感器 G185 及相关线路上。按照这个思路,首先检查了加速踏板位置传感器,检测传感器信号输出端,其阻值随踏板变化而变化,说明加速踏板位置传感器良好。于是按照电路图检查了发动机 ECU 端子与加速踏板位置传感器的连接线路(见图 2),发现在测量 T121/64—T6b/6 这根导线时,时通时断。经询问得知这辆车以前是事故车,在车辆维修后没有注意到线束有破损,并且这段线束没有固定,经过长期磨擦晃动使之折断,更换线束后故障排除。
故障分析:本车故障的形式是我们在维修中经常遇到的,主要原因是没有检查到位,或有轻微损坏后车主为了节约资金不想更换。所以产生此类故障。
