大众速腾安全气囊故障警告灯常亮
来源:本站整理  作者:佚名  2013-02-04 11:29:08

    一辆行驶里程约6000km,配备1.4L TSI发动机的2012年款大众新速腾轿车。该车发生事故后驾驶员及前排乘客气囊引爆,在4S店更换更换了安全气囊(以下简称SRS)控制单元、驾驶员及前排乘客安全气囊、驾驶员及前排乘客安全带及引爆器,对新SRS控制单元进行编码后,SRS故障警告灯依然常亮。

    接车后,首先用VAS5052进行诊断,查询SRS系统故障码时,获得故障码 “B10071A,前座乘客安全带涨紧引爆装置电阻过低”,发生时间是安装组件的时间,因此怀疑该故障是组件安装出现问题。拆下乘客安全带引爆装置,检查未发现有安装问题,重新装复后故障仍然存在,于是怀疑前排乘客安全带装置有故障。

    拆下驾驶员及前排乘客安全带引爆装置,互换安装后重新查询故障码,故障码B10071A仍然存在,故障没有发生转移,因此可以判断故障并不在于安全带引爆装置。

    使用大众专业万用表V.A.G1526E对前排乘客安全带引爆装置插接器到控制单元的线路进行通断检查,两根线均导通正常、对地绝缘良好。于是怀疑SRS控制单元针脚或控制元件本身有故障,抱着尝试的心理,将另一正常车辆配置相同的SRS控制单元更换到故障车辆,重新进行控制单元编码,读取故障码仍为B10071A,从而排除控制单元有故障的可能性。

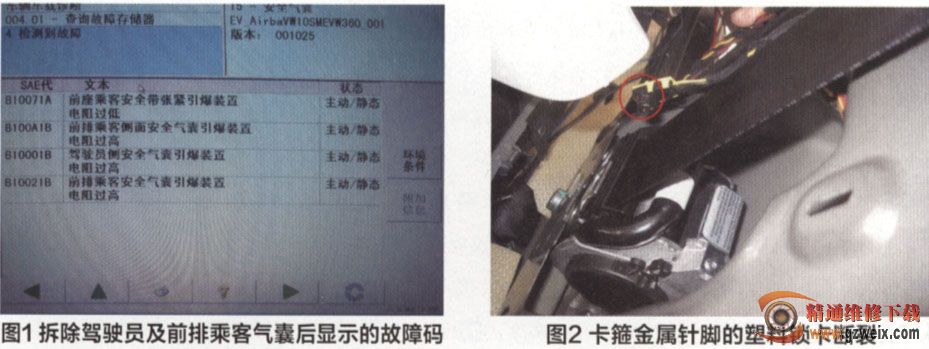

    当前疑点均被排除,故障却依然存在。考虑到SRS系统装置较多,系统间联系紧密,尝试拔开驾驶员安全气囊和安全带引爆装置插头,以及前排乘客安全气囊插头,查询故障码,系统中存储4个故障码,分别是“B10071A,前排乘客安全带张紧引爆装置电阻过低”;"B100A1B,前排乘客侧面安全气囊引爆装置电阻过高”; “B10001B,驾驶员侧安全气囊引爆装置电阻过高”;"B10021B,前排乘客安全气囊引爆装置电阻过高”(见图1)。





    从诊断结果分析,故障码B100A1 B、B10001B、B10021B均为断开相应组件所致,这3个故障码在连接相应组件后均可清除,可以判断故障点仍然在前座乘客安全带引爆装置及线路这一部分,所以决定重新检查前排乘客安全带引爆系统线路。



    由于安全带引爆装置不能使用万用表直接测量电阻值和通断情况,于是用电阻连接法,即用一只24左右的电阻短接在引爆器连接插头上,试验是否可以清除故障码。当我们将24电阻往连接器上插接时,发现连接器的金属针脚向后退缩,用引爆器插头接插时,金属针脚也会退缩,这样造成连接器塑料外观连接正常,而金属针脚不能接触。随后还发现卡箍金属针脚的塑料锁卡断裂(图2),不能卡住金属针脚,插上插头时,金属针脚就往后退缩,而拔开插头,金属针脚又恢复。所以断开连接器检查时,不会发现问题。



    将连接插头锁卡重新焊接,固定金属针脚,重新装复连接插头,清除故障码,SRS故障警告灯不再点亮,故障排除。



小结:

    从诊断过程看,此车SRS系统中安全带引爆装置的线路及控制并不复杂,诊断也不困难,但在对故障进行诊断非除的过程中往往出现“想当然”情况,即插接器线头松动接触不良这一类 “没动过就应该不会出问题”的思维。诊断过程中忽视插接器这-类“小东西”导致了简易故障的诊断复杂化。正确的诊断思路和不放过细节的工作习惯,才能使故障无法遁形。



[1] [2]  下一页
