一辆行驶里程仅有150km,配置1. 4TSI发动机的2012款进口大众高尔夫旅行版轿车。用户反映:该车机油灯亮,天窗遮阳帘不工作,倒车雷达不工作。

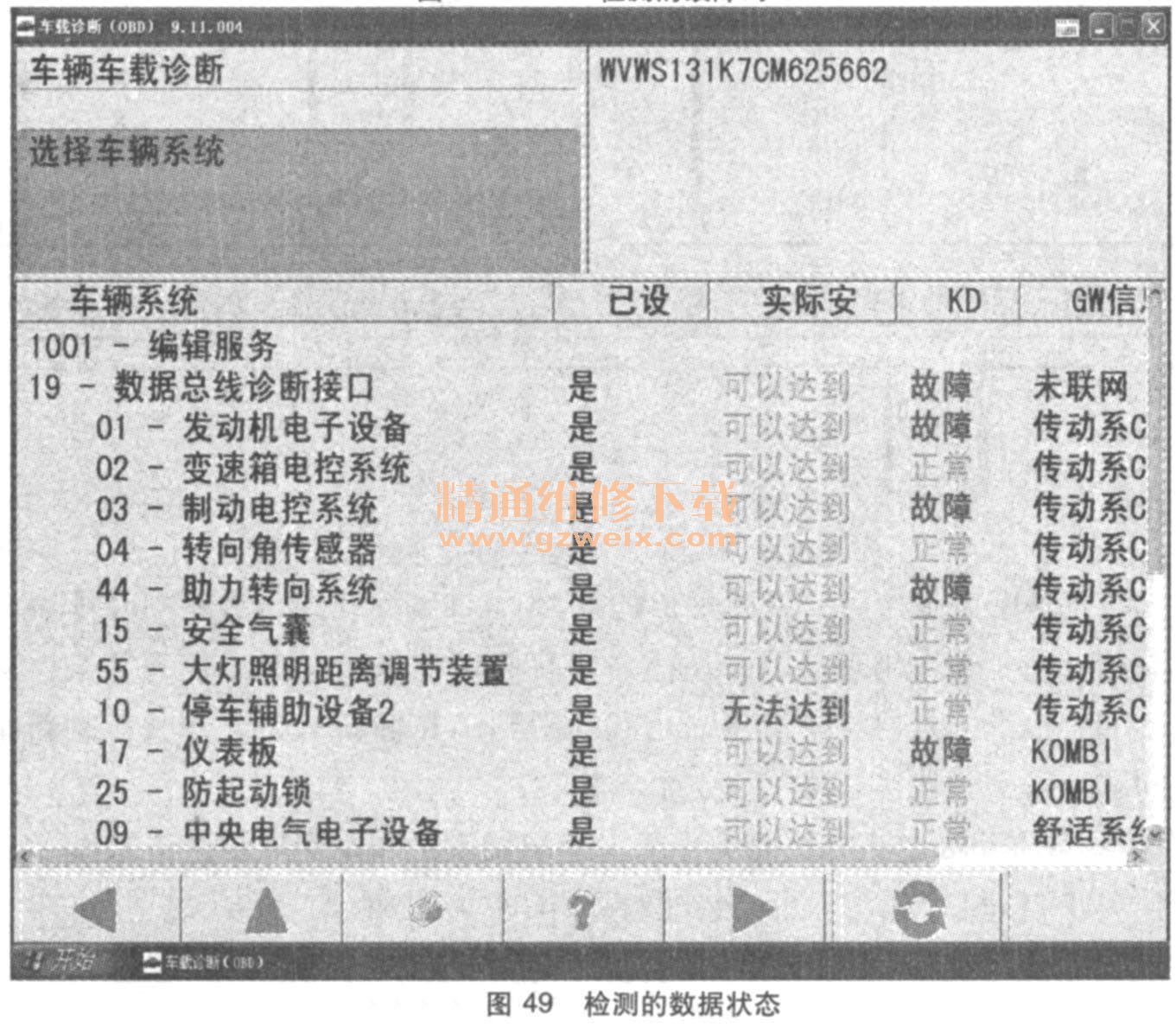

故障诊断:用VAS5052检测,网关列表中停车辅助控制单元无法到达,发动机控制单元中有00406机油温度传感器不可信信号故障码,舒适系统有遮阳帘控制单元无通信故障(如图48、图49所示)。
检查保险丝,发现SC4号保险丝烧毁,更换后所有故障码变为偶发,对遮阳帘进行基本设定后故障排除。但从电路图中看不出SC4号保险烧毁会对遮阳帘系统产生影响(如图50、图51所示)。
等到下午车主反映故障再次出现,经检查SC4号保险丝又烧毁,车主反映是在使用遮阳帘中突然中断,故障又再次出现的,更换保险丝且多次使用遮阳帘后SC4号保险丝又烧毁。从电路图中看,SC4号保险丝并不给遮阳帘控制单元供电,他烧毁并不会影响遮阳帘控制单元。检查遮阳帘控制单元供电保险丝,发现遮阳帘的保险丝SC39号保险丝未安装,将SC39号保险丝和SC4号保险丝一起装回,清除故障码多次开关遮阳帘故障未再现。
正以为故障已经排除,发现车辆不能熄火,15号线始终接通,拔掉SC39号保险丝后可以熄火。查看电路图,SC4为15号线供电,SC39为30号线供电(如图52所示),经万用表测量发现SC4保险丝的用电器侧与SC39号保险丝的用电器侧存在短路现象,检查天窗遮阳帘的车顶线路未见异常,拆下仪表台发现仪表线束被仪表骨架夹在车身之间,造成线束破损(如图53所示),重新安装后故障排除。
故障排除:修复破损的线束,重新安装后故障排除。
故障总结:在前两次排故过程中虽然故障现象排除了,但产生故障的原因并未找到,就是SC4号保险丝烧毁为何会对遮阳帘系统产生影响,导致重复维修。
