一辆行驶里程约8200km的2012款大众迈腾轿车。客户反映：此车打开点火开关，操作天窗开关，天窗无反应。
    故障诊断：接车确认故障后，首先分析此车天窗不工作可能的故障点有天窗供电保险故障，天窗开关故障，线路故障，天窗电机故障。连接VAS5052A进行系统检查，车辆系统无故障码。检查天窗供电保险（如图1所示）正常。

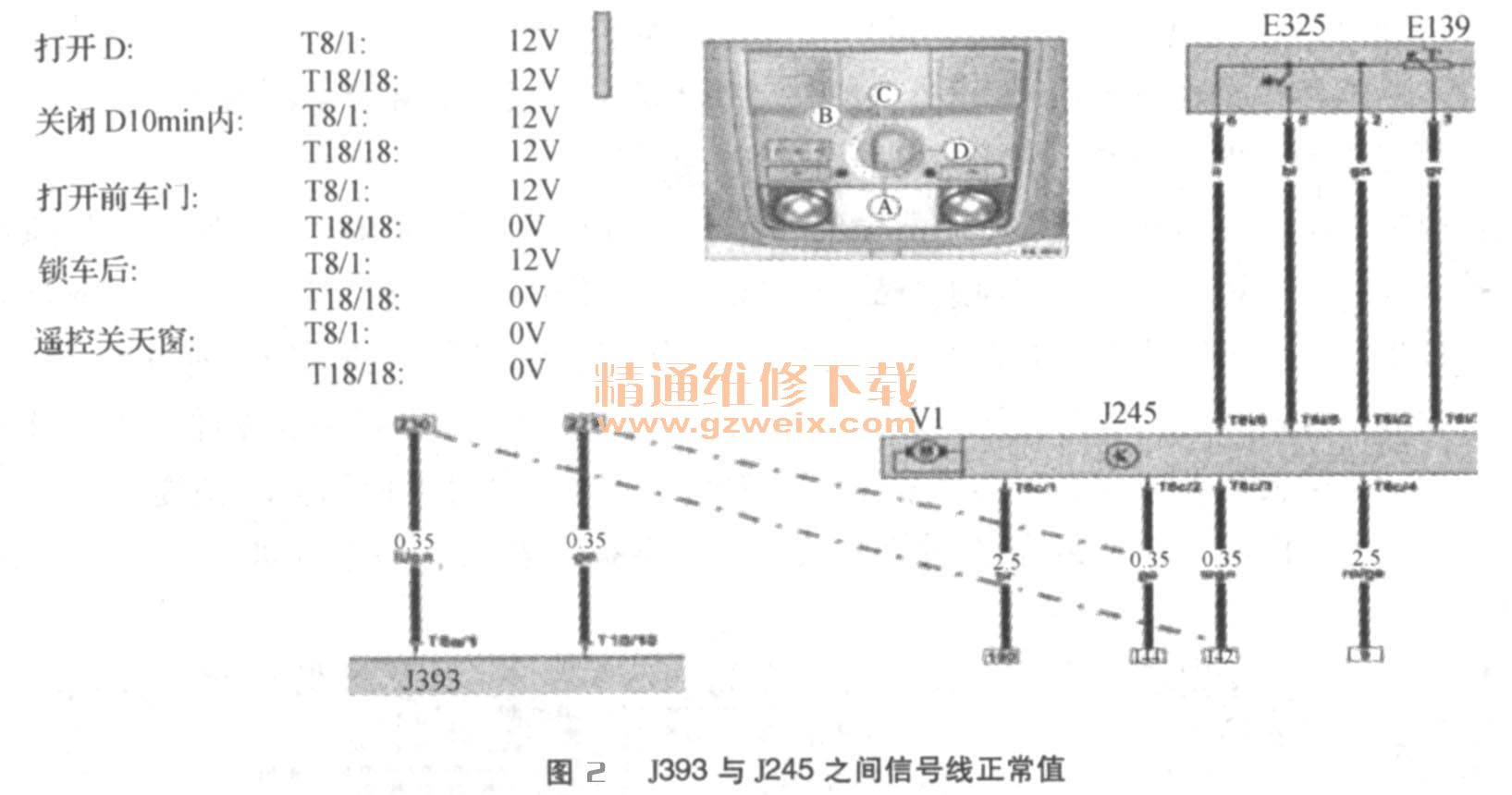

    检查J245（天窗控制单元）T6ah/1接地线路，正常。试更换天窗开关，故障没有排除，说明故障点不在天窗开关。进一步检查线路，打开点火开关，测量J393与J245之间的信号线（Tl8a/18、T18a/1)是否有正常，发现两根线的电压一直为0V;而正常值应如图2所示。

    可以确定J393与J245之间线路有故障，测量发现J393与J245之间信号线断路，拆检仪表台发现该线束与仪表台干涉挤压造成天窗控制线路断路如图3所示。

    故障排除：分析想到可能是装配时该线束没有安装到位，线束被仪表台挤压造成天窗控制线路断路。用工具修复线束并重新固定故障排除。

    故障总结：判断电气故障的时候，如果控制单元内没有故障码存储，首先检查控制单元的供电、接地是否正常，同时也要检测控制单元之间的信号传输线路。
