一辆行驶里程约1.2万km，配置CGM发动机的2012款大众CC轿车。用户反映：该车更换转向机后，挂倒挡时倒车影像无法显示。VAS诊断有故障记录01043控制单元软件版本错误。

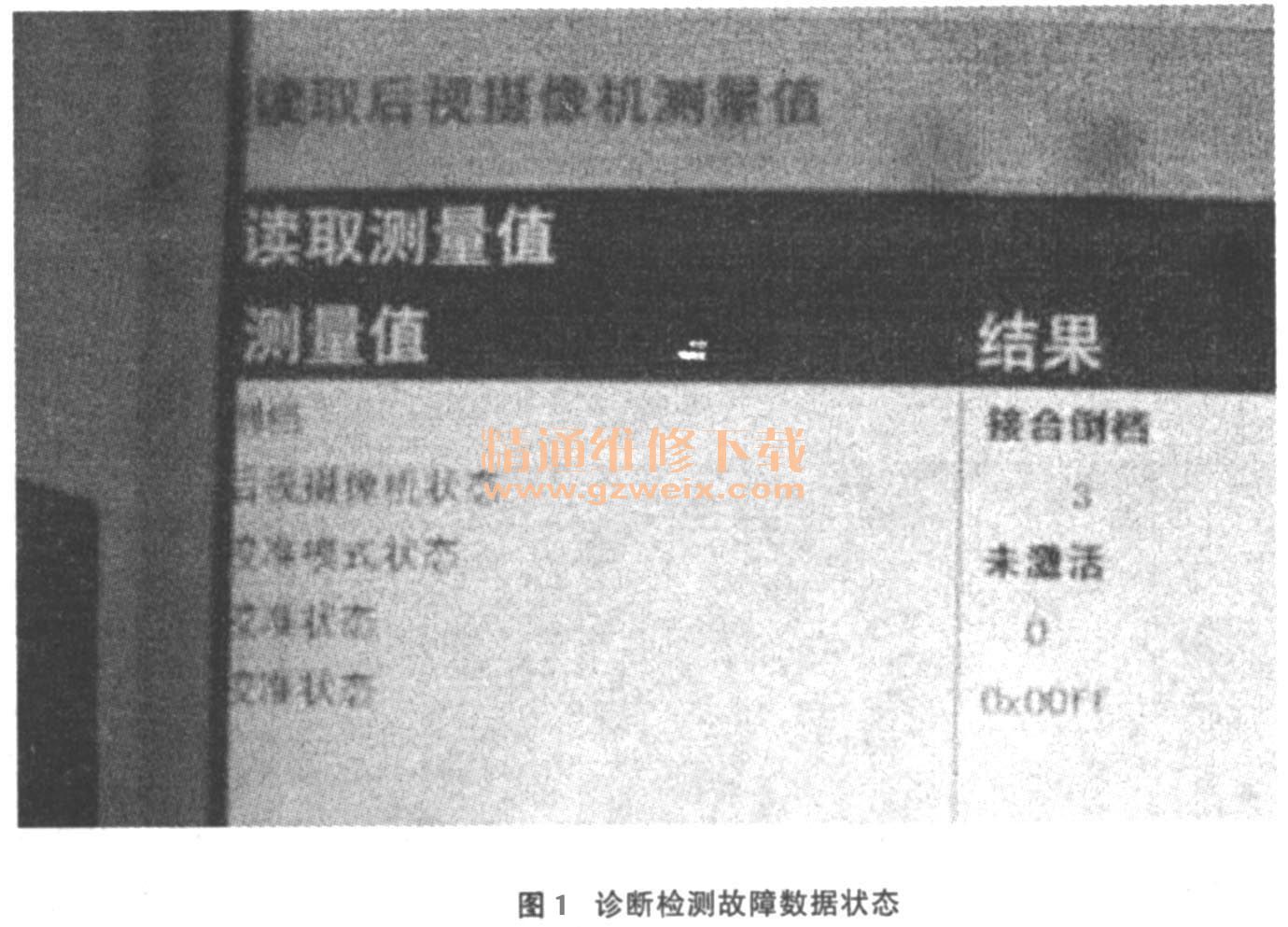

    故障诊断：挂入倒挡后，后视影像无法显示，驻车辅助影像可正常显示。诊断仪检测有故障码01043-控制单元软件版本错误，故障无法清除。同时引导型故障读取6C -倒车影像系统测量值，挂入倒挡，后视摄像机状态始终显示为3（如图1所示），其他车辆挂入倒挡后，此值为4。此组数据意义为：0＝切断、1 =CAN激活、2＝初始化、3＝系统停用、4＝系统启用、5＝系统停止。可见该车的摄像机状态始终处于停用状态。

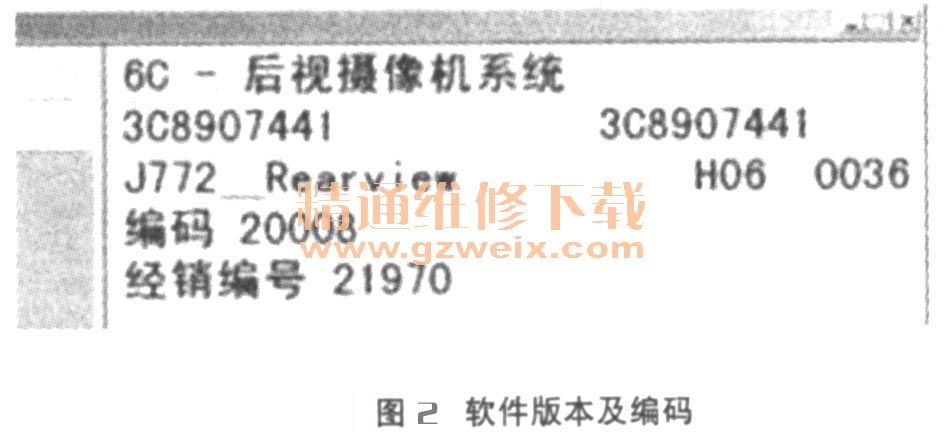

根据故障引导，该车提示控制单元软件版本错误，检测该车倒车影像系统的软件版本及编码（如图2所示）。和其他同配制的车辆比较，均无异常。

    观察驻车辅助影像，发现图片中的汽车模型不是CC轿车。怀疑还是编码错误而导致此故障。

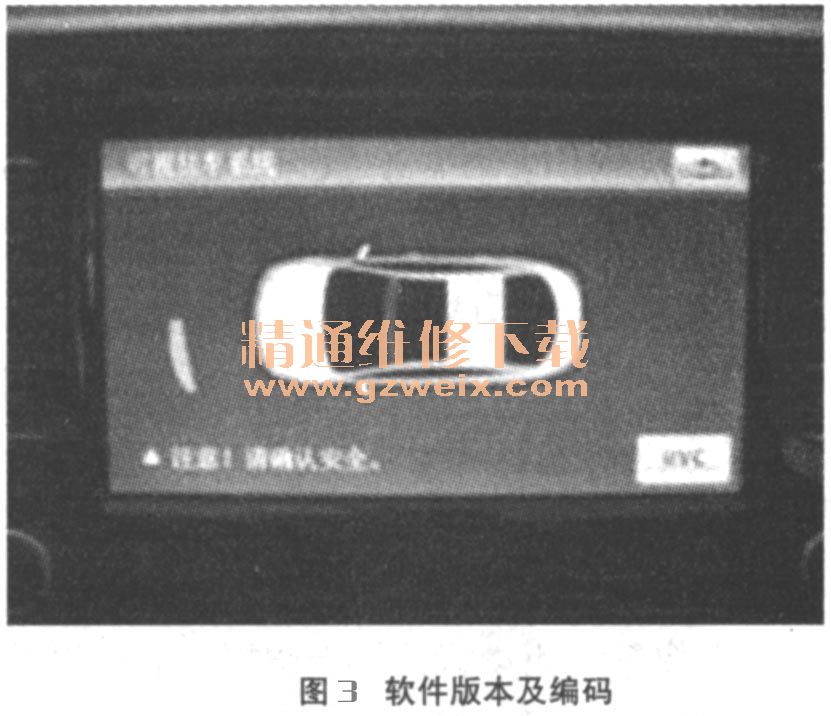

    故障排除：进入19数据总线诊断接口，依次选择007编码。6C后视摄像机→VW→其他→左侧驾驶车辆→=4门→在车辆系统中执行编码→完成。此时可视驻车系统中显示的汽车模型为CC轿车，同时屏幕右下角出现RVC按钮，如图3所示。点击此按钮，可转换到后视影像，后视影像显示正常。再用VAS5052清除故障码，此时故障码可清除，故障排除！

    故障总结：6C倒车影像系统未激活，通过重新编码激活该功能后倒车影像系统可正常使用。
