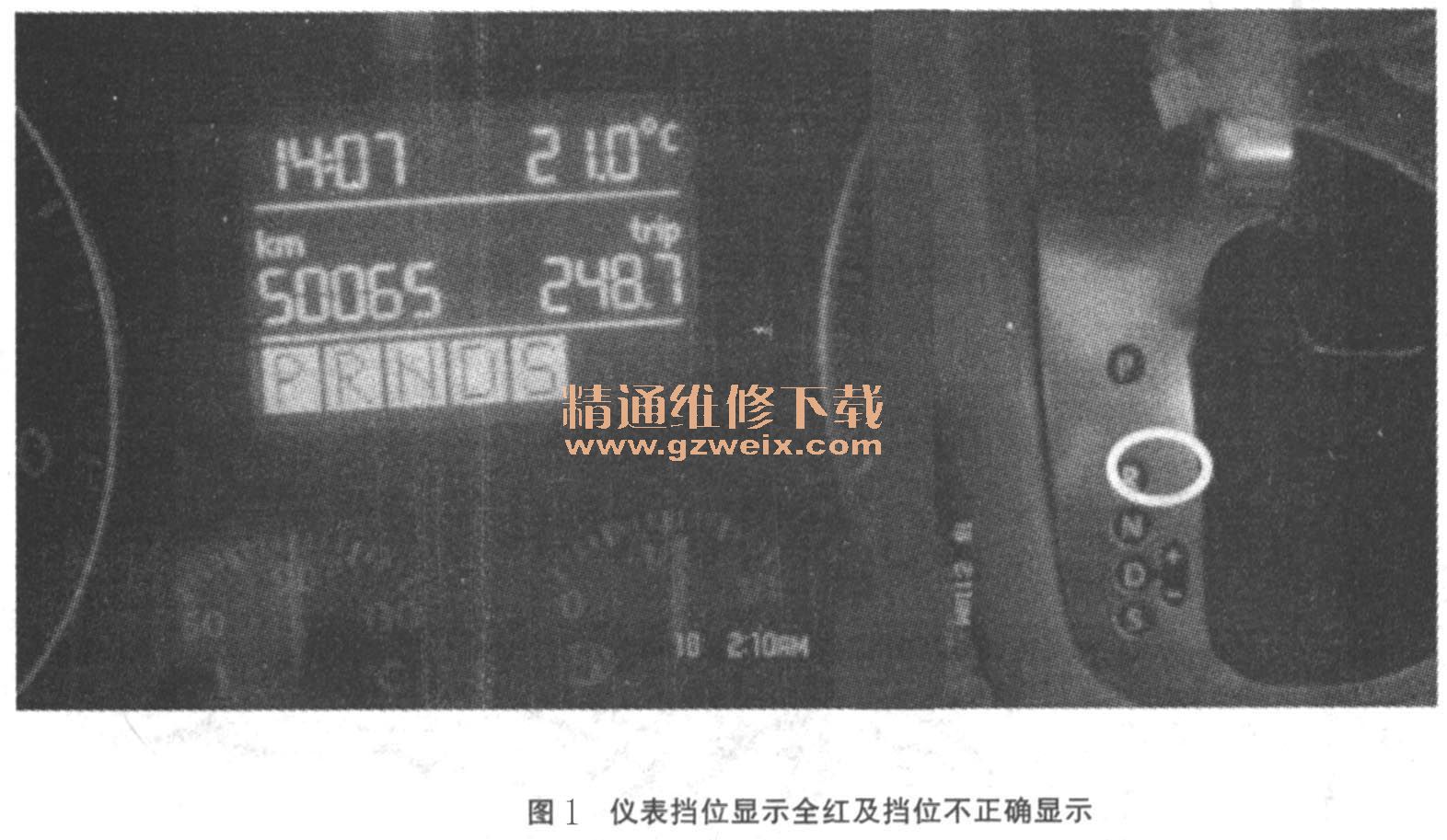

一辆行驶里程约1.1万km，配置1. 6L BWH发动机、自动变速器的2012款大众速腾轿车。该车仪表挡位显示全红；钥匙无法拔出。换挡杆置于“P”位时，换挡杆旁指示灯显示“R”（如图1所示）。

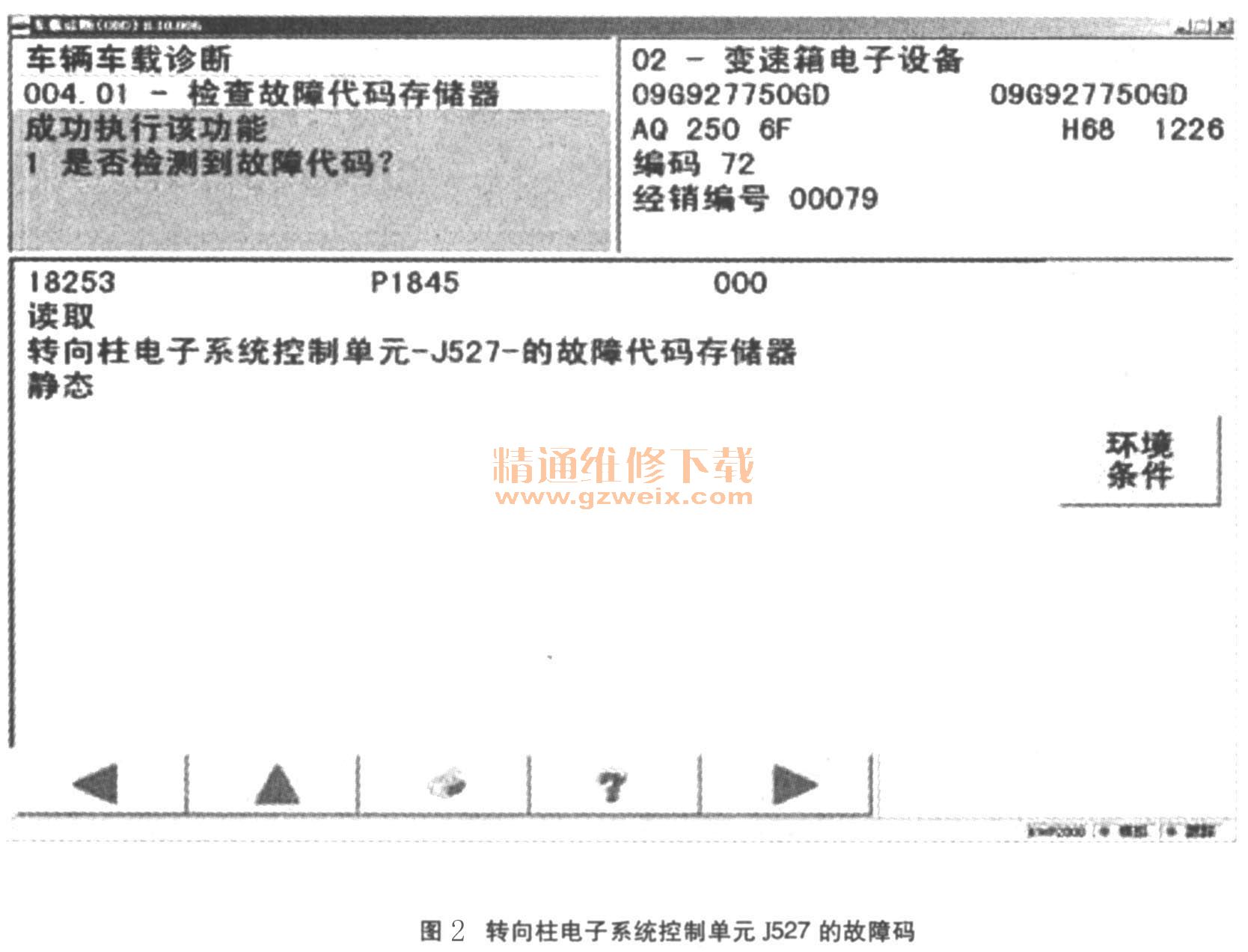

    故障诊断：首先使用VAS5052A进行检测，变速器有1个故障码：18253请读取转向柱电子系统控制单元J527的故障码（如图2所示）存储器静态。

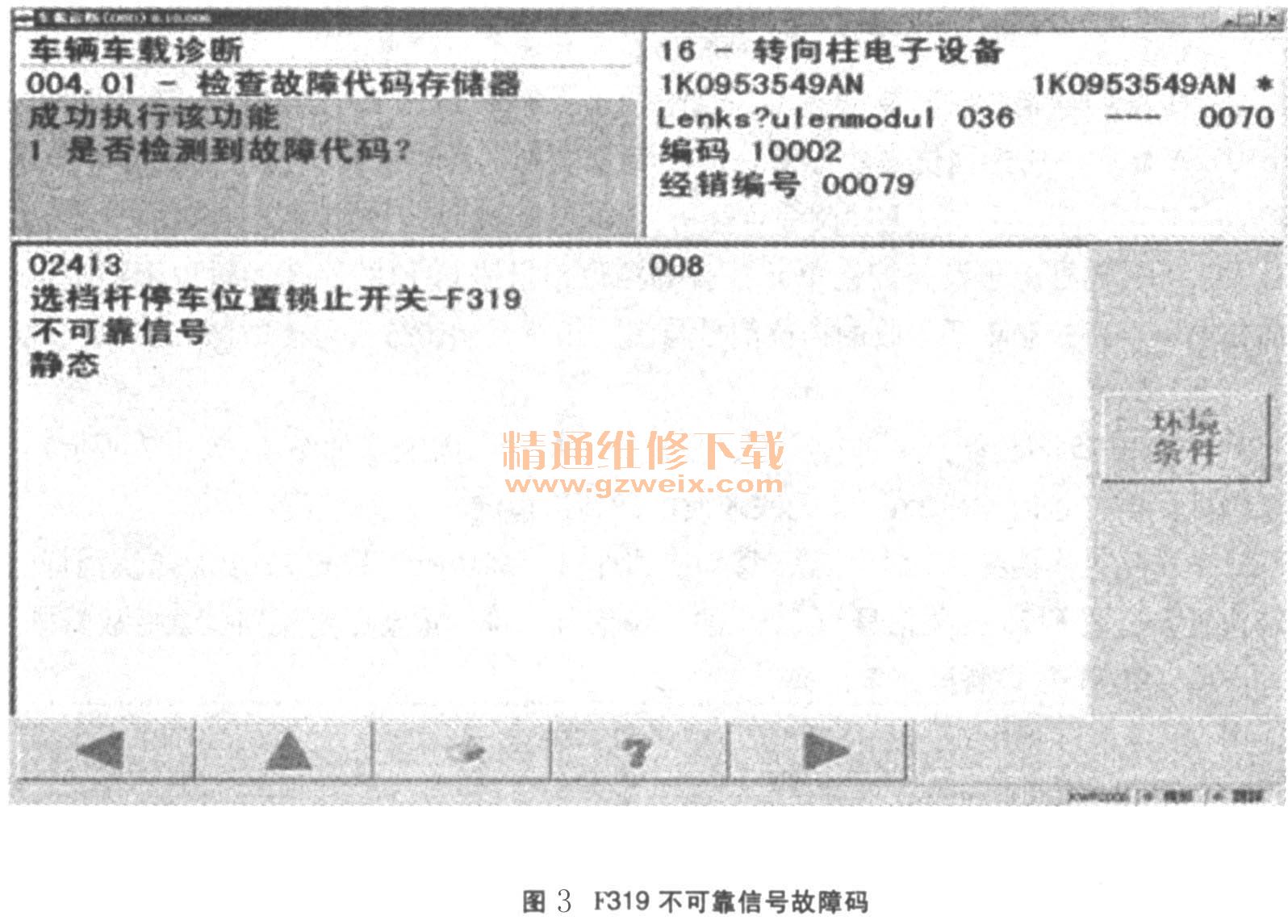

    再读取16转向柱电子设备控制单元，有1个故障码：02413换挡杆停车位置锁止开关F319不可靠信号静态（如图3所示）。

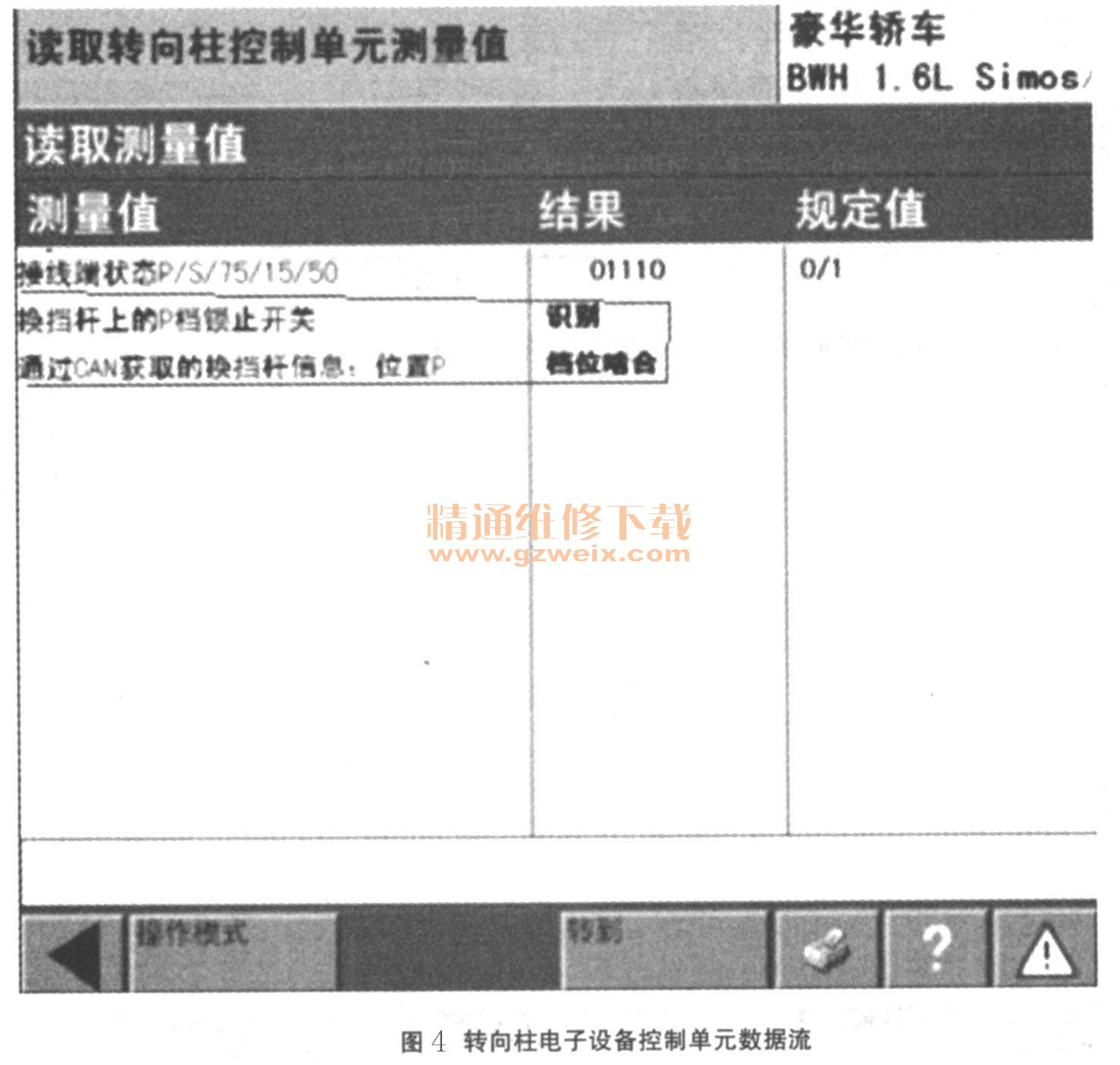

    读取转向柱电子设备控制单元数据流：当换挡杆置于P挡时，转向柱电子装备控制单元显示“换挡杆上的P挡锁止开关识别”（如图4所示），说明P挡开关F319与实际P挡相符。为了进一步排除故障点，所以移动换挡杆，用VAS5052A读取，发现转向柱电子设备控制单元收到的信号与实际挡位相符，说明F189通过CAN总线传递给J527的信号被正常接收。

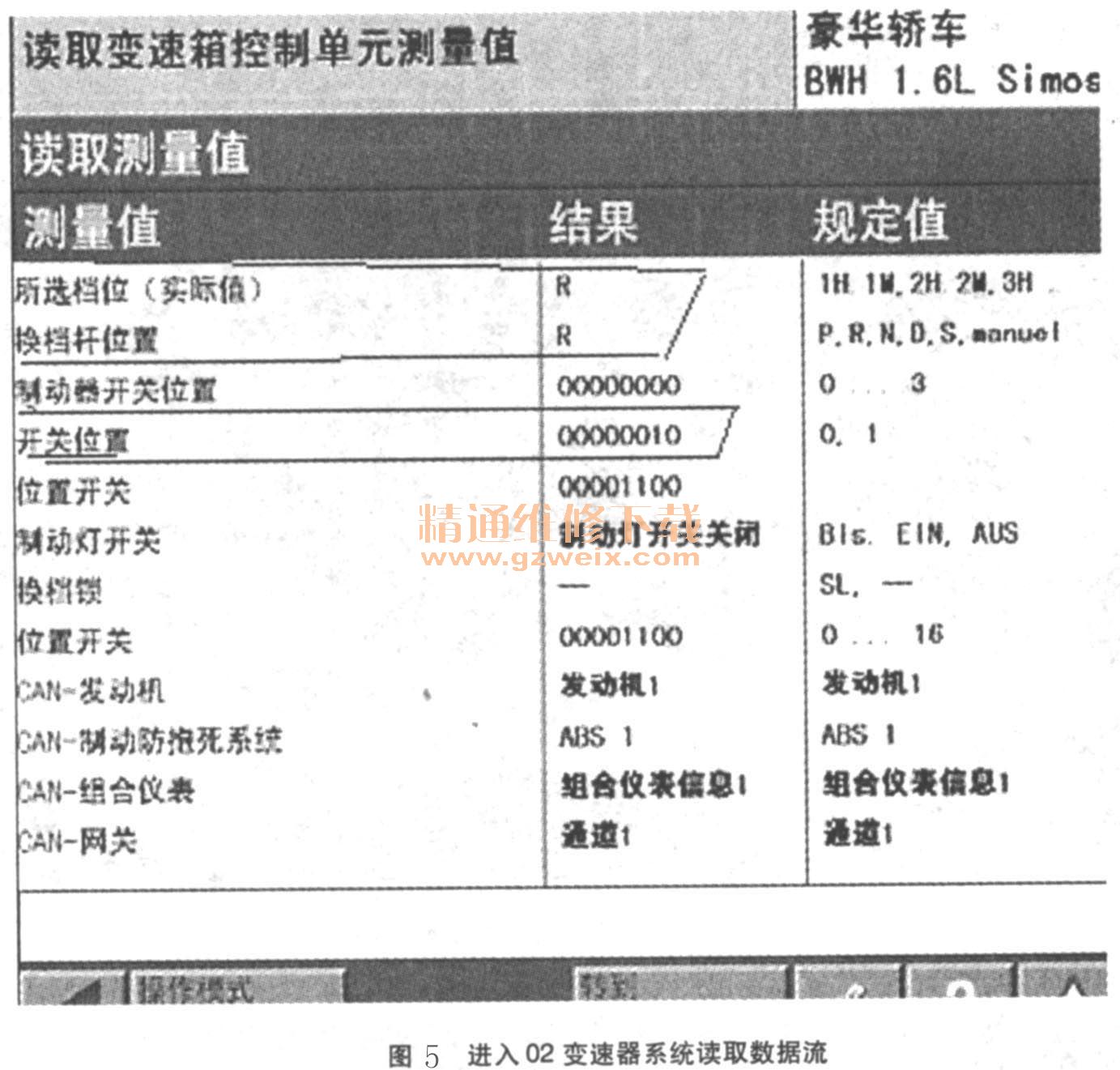

    进入02变速器系统读取数据流（如图5所示）。当换挡杆置于P挡时，，VAS5052A显示“所选挡位（实际值）R”，说明变速器接到的挡位信号为R挡，与换挡杆位置“P”不符。经过以上检测综合分析：①变速器接收到的挡位信号来自F125多功能开关。②转向柱电子设备控制单元接收的挡位信号来自F1890③经过以上检测证实，转向柱电子设备控制单元接收的挡位信号与实际相符，初步分析可能故障为F125多功能开关损坏所致。

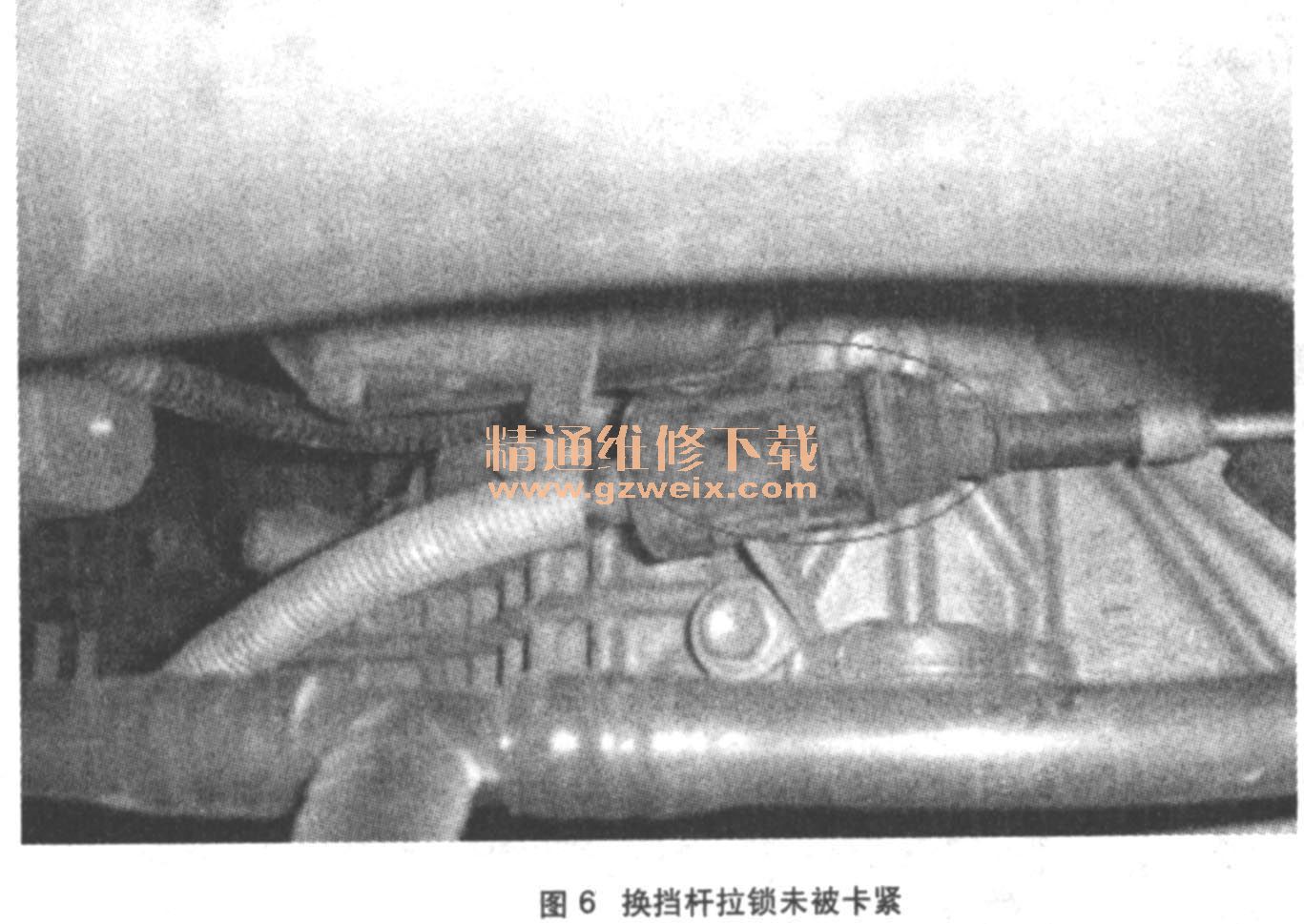

    重点对F125多功能开关进行检测，发现换挡拉索未固定（如图6所示），造成换挡杆移至P位时，F125开关无法随换挡杆到达指定的位置。

    故障排除：换挡杆拉索未固定，移动换挡杆时，多功能开关F125未能随换挡杆到达指定位置，造成F125开关信号与F189的挡位信号不符。重新固定换挡拉索后故障排除。
