一辆行驶里程约9万km，装配1. 8TSI直喷发动机以及09G型手／自一体变速器的2008年大众迈腾轿车。客户反映：该车仪表板中红色转向盘灯曾闪亮，并有电子转向柱锁故障的文字提示。此前该车也因为类似的故障来我站维修过，当时维修人员只是当做偶发性故障进行故障码清除后交车，但几天后故障重现。
    故障分析：接车时仪表板中的故障灯未闪亮，显然这是个偶发性故障。此时只能依靠控制单元对故障的存储功能进行诊断。连接故障诊断仪V. A. G5052查阅各系统的故障码，在防盗系统控制单元25里发现偶发性的故障码02823（转向柱锁锁止要求未满足）。

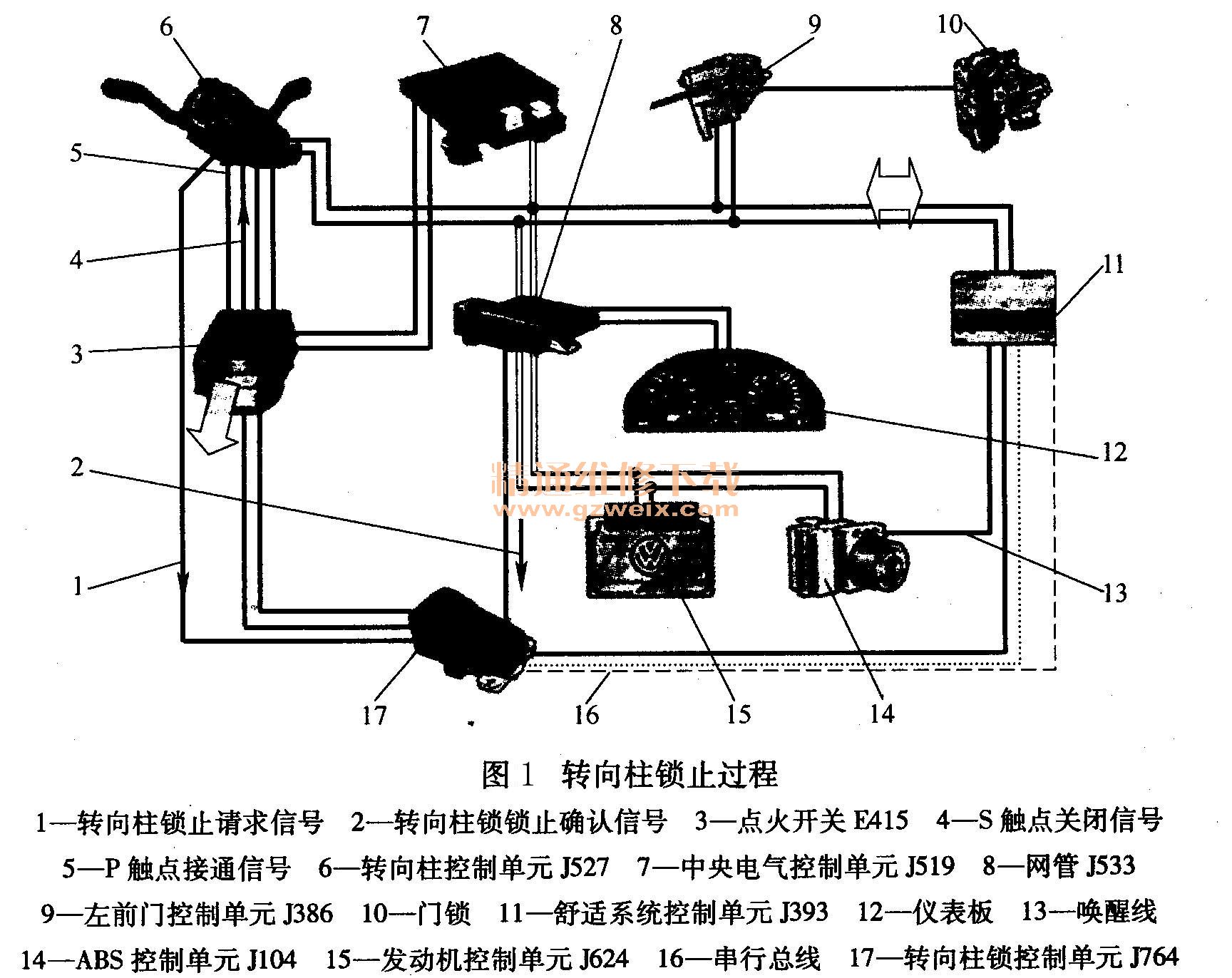

针对该故障码，再次对迈腾轿车电子转向柱锁锁止的过程（图1）进行分析。迈腾轿车装配的是大众第4代防盗器，转向柱锁和转向柱锁控制单元J764集成在一起安装在转向柱上。转向柱锁锁止的过程：关闭点火开关并取出钥匙时，点火开关E415将S触点关闭信号和P触点接通信号传递给转向柱控制单元J527、 J527通过一根单线将S/P触点信号转变为转向柱锁锁止请求信号，并传递给电子转向柱锁控制单元J764以激活转向柱锁。同时，J527通过网关J533将另一个锁止信号传递给J764作为转向柱锁锁止的确认信号。网关主要是依据车速信号等计算锁止确认信号。只要车速不为零，ABS控制单元J104就会将车速信号传递给网关，因此电子转向柱锁仍然不会锁止，即便是在15号线断开，动力总线处于“休眠”状态时，速度信号仍然可以传递给网关，因为在ABS控制单元与舒适系统控制单元J393（内部集成了防盗器控制单元）之间有一根唤醒线，只有当网关J533的锁止确认信号和转向柱控制单元J527的锁止请求信号都传递给电子转向柱锁控制单元J764后，电子转向柱锁才被激活。

    通过以上分析，我们得知在锁止过程中需要的信号包括S/P触点信号和车速信号。如果在锁止过程中某个信号未被满足，就形成了该车的故障码。因此只要重点对这几个信号及其相关电路进行检查就应该能发现故障所在。连接故障诊断仪V. A. G5052对转向柱控制单元J527中的S/P触点信号进行读取。反复插拔点火钥匙，发现数据块能很好地反映出S/P触点信号，这样就排除了S/P触点信号故障的可能。接下来读取ABS控制单元J104内部的轮速信号。将车起动并低速行驶，查看4个轮速传感器的输出信号，并未发现异常。停车时却突然发现左后轮的轮速信号瞬间变为8km/h，但此时其他轮速信号都是零，表明左后轮可能存在车速信号误报现象。拆开左后轮轴承，发现在轮速传感器的磁圈上有一块2mm大小的铁屑，可能是这一铁屑导致了错误的车速信号产生。如果在车速信号不为零的情况下，驾驶人刚好将点火钥匙拔出，使得J527发送了电子转向柱锁止请求信号。此时J764会因为没接收到锁止确认信号，而未激活电子转向柱锁，因此造成转向柱锁锁止需求未满足的故障，所以此故障码就存储在防盗系统控制单元内部。至于转向柱锁止过程错误车速信号的形成，可能是在停车的瞬间，铁屑会因为惯性而移动，造成传感器信号错误所致。而在正常行驶时其各轮速传感器的速度信号能够很好地传递，因此ABS控制单元也就没能识别出轮速传感器的故障。
故障排除：拆开左后轮轴承，清理掉轮速传感器磁圈上的杂物，清除系统故障码，试车并再次读取轮速数据，未发现异常。对客户进行跟踪回访，几个月后客户反映故障没再发生，说明故障彻底排除。
    故障总结：我们在维修过程中通常会遇到许多故障码，任何故障码都有其产生的原因，即便是偶发性故障。当我们明白了故障码产生的过程，就能快速准确地判断故障所在，所以在维修过程中一定要将理论知识应用到实践中，只有这样才能对故障的诊断得心应手，再隐蔽的故障也能轻松将其化解，从而提升维修质量与一次修复率。
