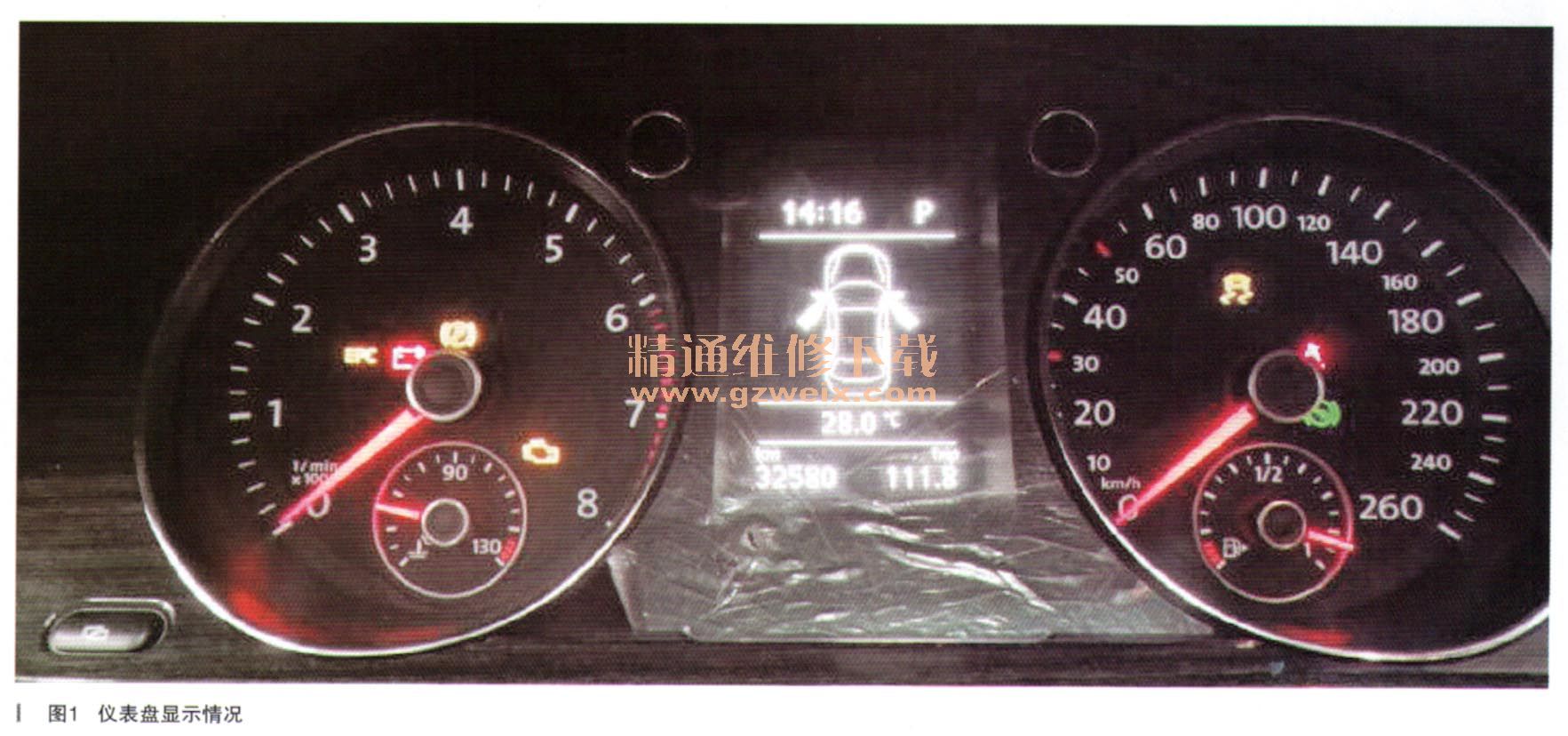

一辆行驶里程约3.6km的大众迈腾B7L轿车。用户反映：该车辆启动后仪表防侧滑灯报警（如图1所示）。

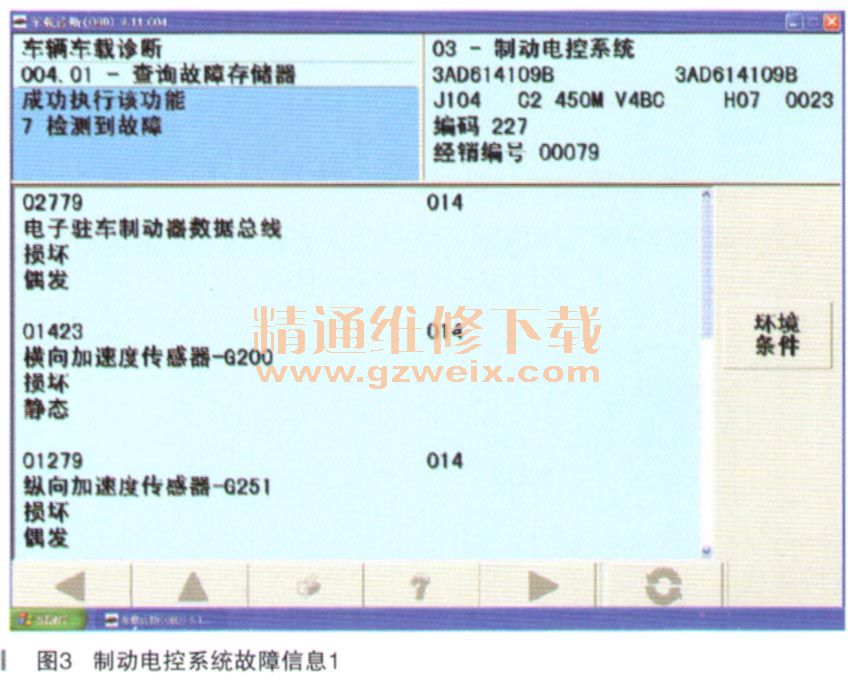

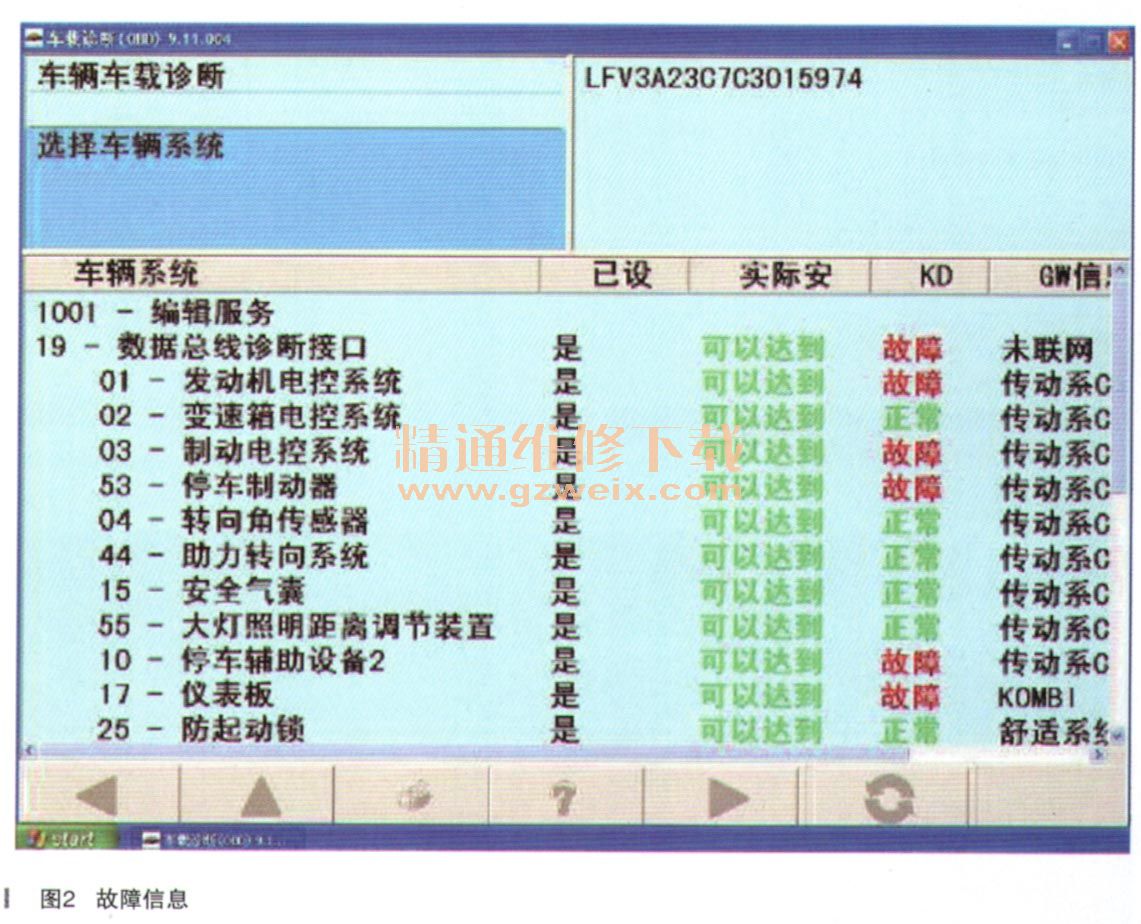

    故障诊断：首先使用VAS5052A诊断仪对车辆进行检测，发现网关列表里许多控制单元都有故障读取各内的故障都有关于电子驻车制动器数据总线损坏的故障码（如图2～图4所示）。

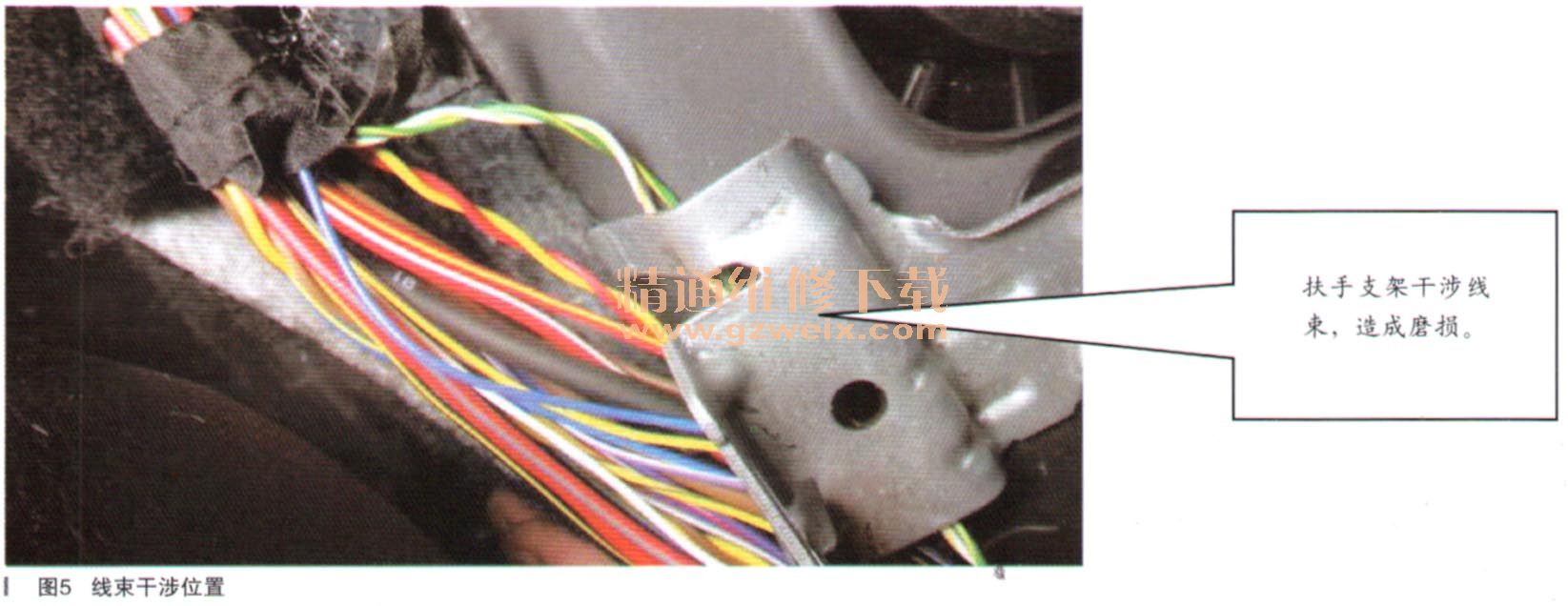

    初步判断为J540出现故障，或者到ABS通信出蚤故障。检查J540的供电与搭铁，未发现异常，拆下J540插头检查，亦未发现插头有松动现象。于是分析应为动力总线某处短路造成，逐步检查J540到网关的数据总线，当检查到中央扶手支架附近线束的时候，一发现中央扶手支架与J540线束干涉（如图5所示）。

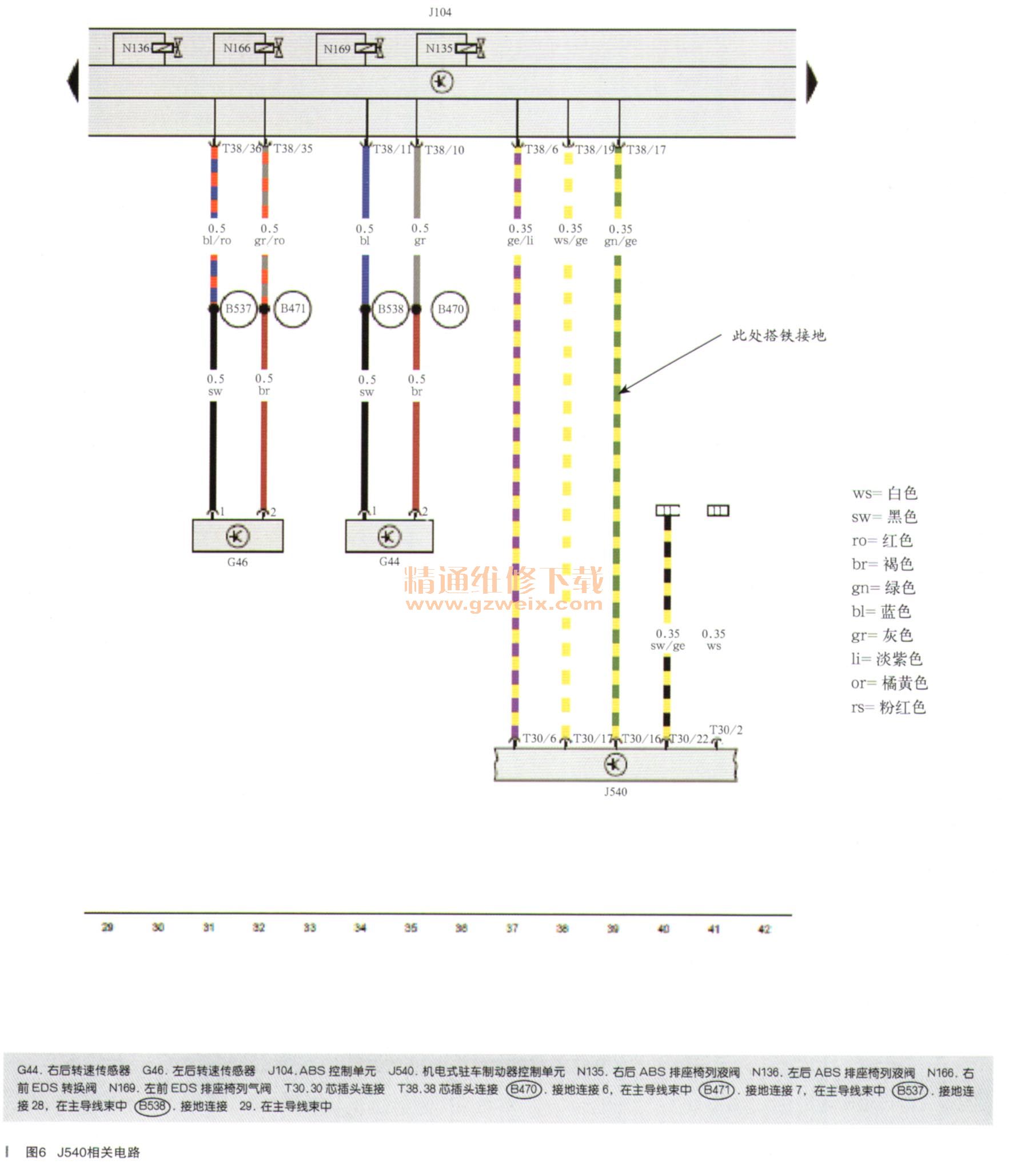

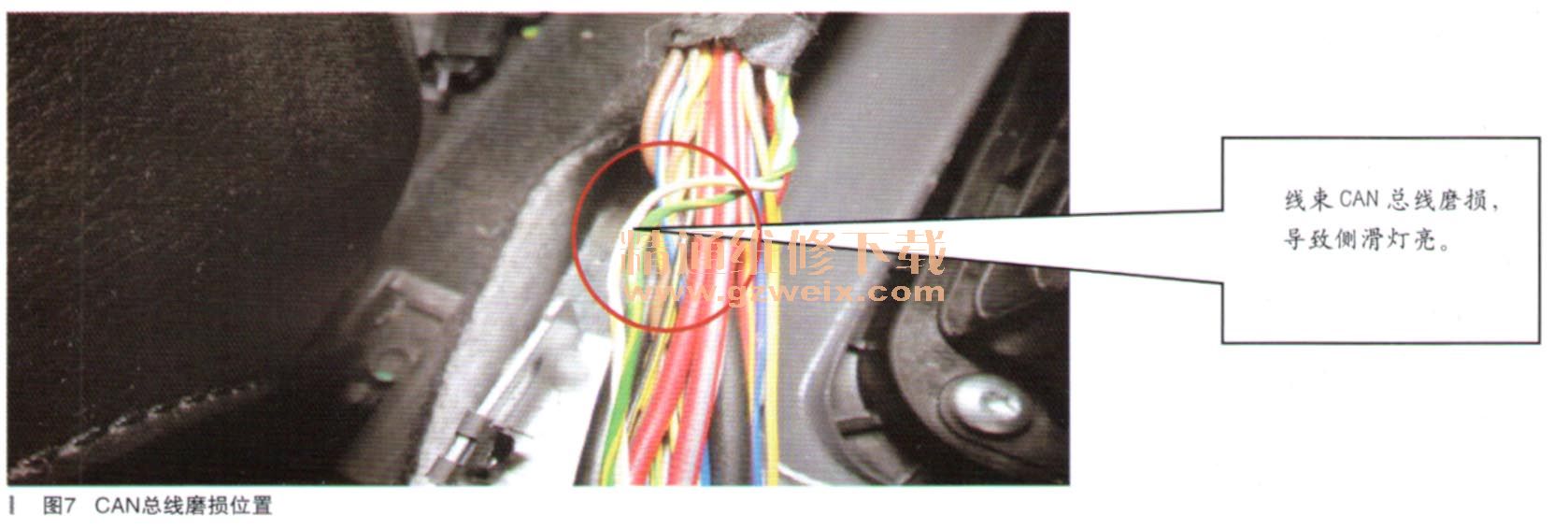

    CAN总线高位线外皮磨损与中央扶手支架接触造成对地短路，导致防侧滑灯报警（如图6、图7所示）。
    故障排除：修复破损的线束并重新固定，避免再次干涉，故障排除。



    故障总结：正确使用电路图，模拟测试，此故障一直有，查询维修案例库，实用电路图，这样能方便快捷找到故障点。
