一辆行驶里程我1.2万km的2013款大众新速腾轿车。该车空调不制冷。
    故障诊断：影响空调不制冷的常见因素有：
    1．空调系统有泄露点，缺少制冷剂。
    2．保险丝损坏或线束故障。
    3．高压开关故障。
    4．控制单元J301故障。
    5甲压缩机故障。
    用诊断仪检测，故障码为控制单元J301不可信信号。

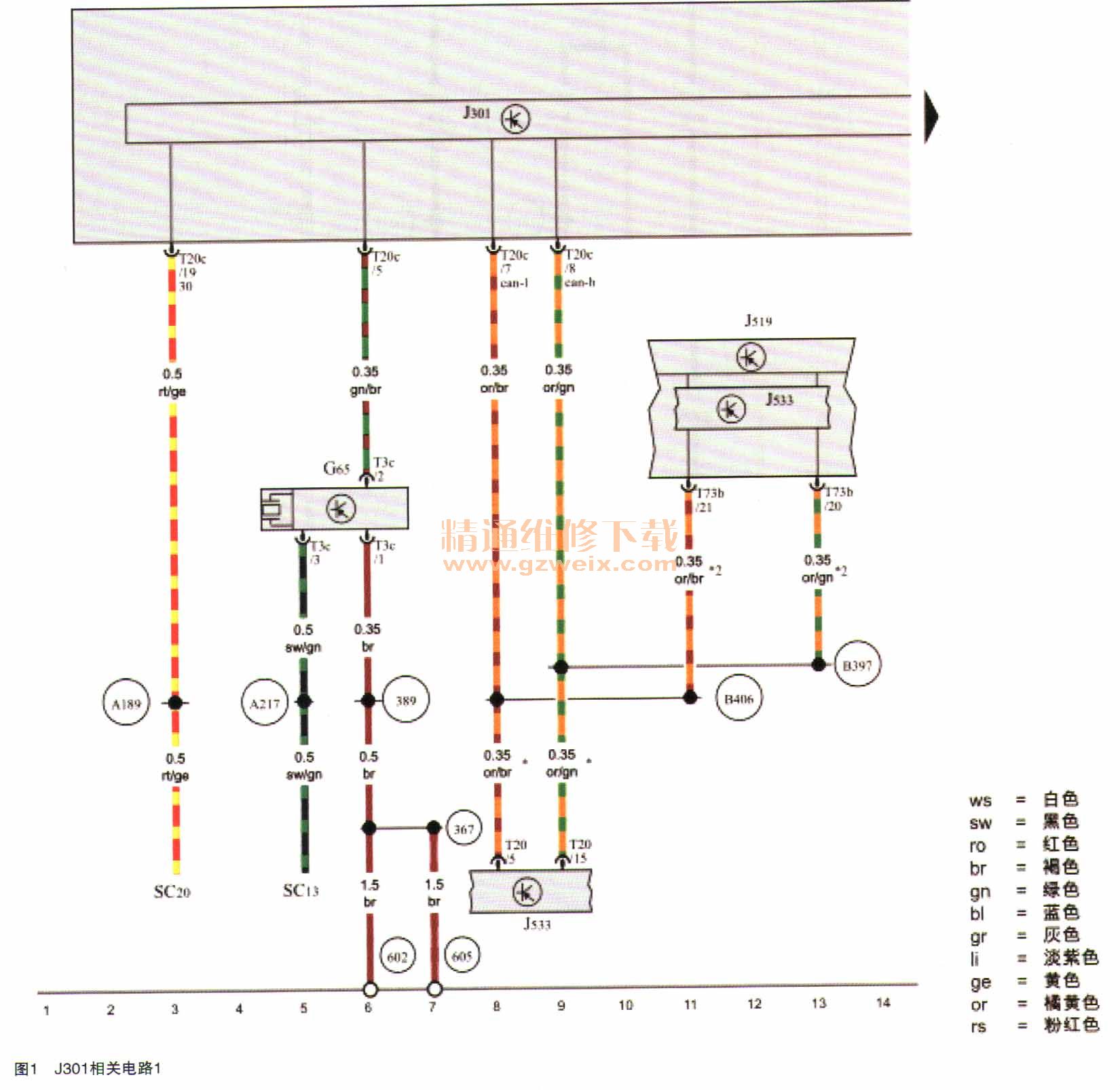

查找电路图（如图1、图2所示）可知，通过保险SC13给空调控制单元J301供电。检查保险丝正常。

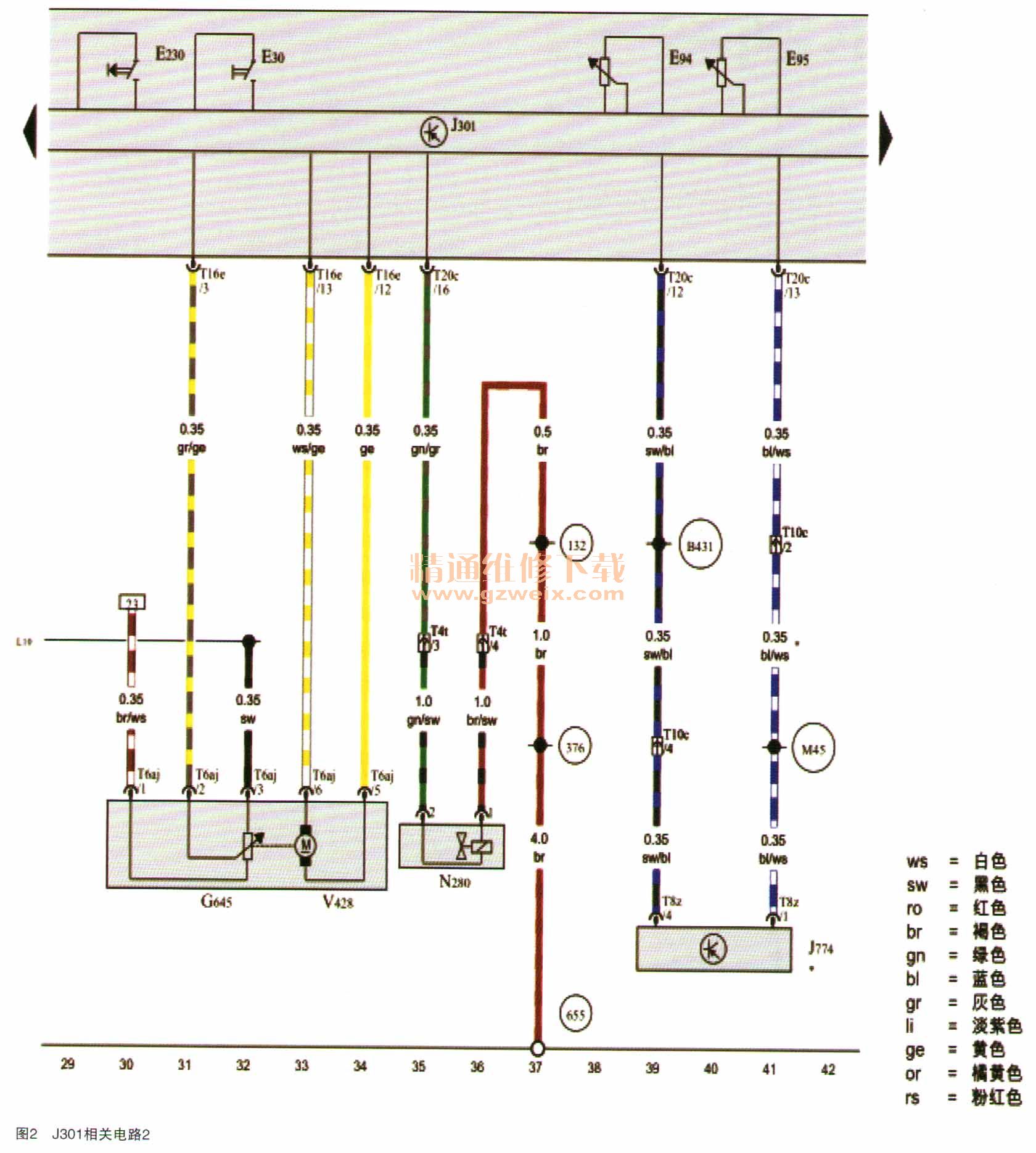

    由电路图可知，通过空调控制单元J301给压缩机供电，发动车，开空调，压缩机端插头没有12V电压，接地线也止常，于是拆下空调控制单元J301，通过电路图一检查，给空调控制单元J301供电的T20c插头的5号线电压正常。通过电路图2检杳给压缩机供电的T20c的16号线没有12V电压，由此可基本判定空调控制单元J301损坏，造成没给压缩机供电，压缩机不工作空调不制冷。
    故障排除：更换空调控制单元J301故障排除。
    相关资料:2014年最新大众原厂维修信息系统ELSA 5.1
