大众新速腾1.8T空调不制冷
来源:本站整理  作者:佚名  2022-06-07 08:48:47

 摘要: 新速腾 1.8 T 空调不制冷风扇不转

故障现象:
空调不制冷,风扇不转。
故障原因分析:
1、 无制冷剂
2、 压缩机等原件损坏
3、 线路插头接触不良
故障诊断过程:
1、 用 VAG5052 检查故障码, 08 内显示压缩机激活断路对正极短路
2、 检查压缩机线路,拔下压缩机插头连接试灯,启动车辆打开空调,试灯未点亮。

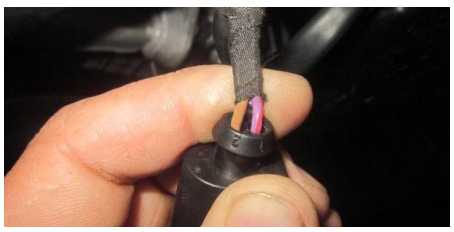

3、 根据故障码和此车为新车分析故障原因,怀疑从空调控制单元到压缩机插头之间线路有虚接。根据电路图检查发现压缩机插头两根线的颜色为棕色和紫红与电路图绿黑和褐黑不符,

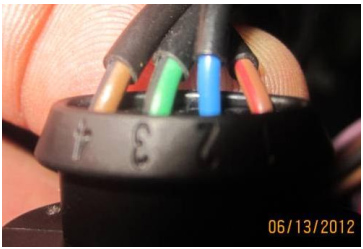

4、 根据电路图检查过度插头 T4t 在左前纵粱下,颜色与实车相符。
5、 仔细观察发现插在 V50 电机的插头颜色为绿黑和褐黑,与电路图相符,此插头连接试灯,启动车辆打开空调试灯点亮,关闭空调试灯熄灭。
6、 把两个插头互换故障排除。
7、 空调压缩机插头插在 V50 电机上,打开空调压缩机插头供电,但 V50 电机不转,经过测量发现插头与电机正负极性相反所以电机不工作。
故障处理方法:把两个插头互换故障排除。
案例点评及建议:此处两个插头形状大小都一样,拆装后很容易装反。
