摘要:打开空调AC制冷,出风口一会出冷风一会出热风
故障现象: 空调制冷不稳定

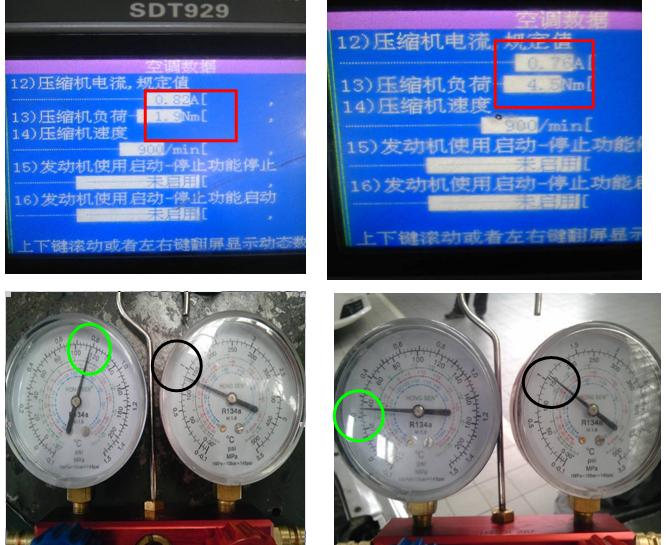

故障诊断过程: 左图为故障车
数据流与制冷管路高低压力值,右图为正常车
数据流与制冷管路高低压力值。
故障原因分析:
1 上图所标注为故障值与正常值的对比,红色标注区为 08 空调
数据流的对比。在比较热的天气车辆放置一段时间后,我们打开空调制冷功能,制冷系统会以最大 0.8A 左右的电流,控制空调压宿机以最大排量,最大压宿工作,在此时压宿机的的负荷在 4-6NM,以便最快的给车内降温。上图我们可以看到故障车的压宿机在以 0.8A 左右的电流工作时,压宿机的负荷只有 1.9NM。
2 在制冷管路高低压侧分别接上高低压力表。正常车的低压侧压力为 2.5bar 左右, 高压侧13bar 左右。 上图低压侧绿色标注区内,故障车与正常车在工作时的压力相差 5bar。高压侧黒色标注区内,故障车与正常车在工作时的压力相差 2bar。
3 此车故障反复制冷时
数据流正常,压力也正常。不制冷时如上图左侧
数据流与压力都不正常。根据以上现象判定为压宿机内部故障。
故障处理方法:更换空调压宿机故障排除。
案例点评及建议:现代汽车电控空调维修,在没有故障码的情况下,要充分的利用
数据流来检测故障点。
