故障现象： 开启空调 AC 开关后各出风孔无冷气吹出，也无空气吹出。
故障诊断过程：
一：用 6150 故障诊断仪检查网关及空调控制单元均显示无故障。
二：经检查发现鼓风机不运转
三：检查空调系统在开启 AC 开关后，冷凝器散热风扇正常工作，电脑显示 137 组系统压力从4bar 上升至 10bar,确定空调控制单元收到 AC 请求信号压缩机工作正常，空调机械部分没有问题。
四：分析鼓风机不运转的原因有以下几种
1 空调控制单元故障
2 相关线路断路或短路
3 鼓风机故障
4 电源或打铁故障
五：结合电路图查找故障原因
1 检查鼓风机电源 SC49 号保险有 12V 供电且用试电笔测量正常点亮为实电
2 检查鼓风机端的电源及接地情况
T6t/4 脚无电压
T6t/3 脚接地正常
T6t/1 与 T6t/2 有来自空调控制单元的请求信号
经以上检查确认 J126 接收到了 J255 的请求运转信号但因为 J126 未有电原流入所以导致鼓风机无法工作。

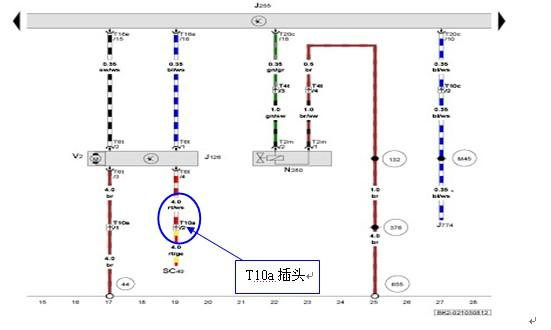

六：从电路图分析 J126 的电源流向是从 SC49—T10a 插头—J126 的 T6T/4 脚遂怀疑问题应该在
SC49 和 T10a 插头之间（因为 SC49 有供电）

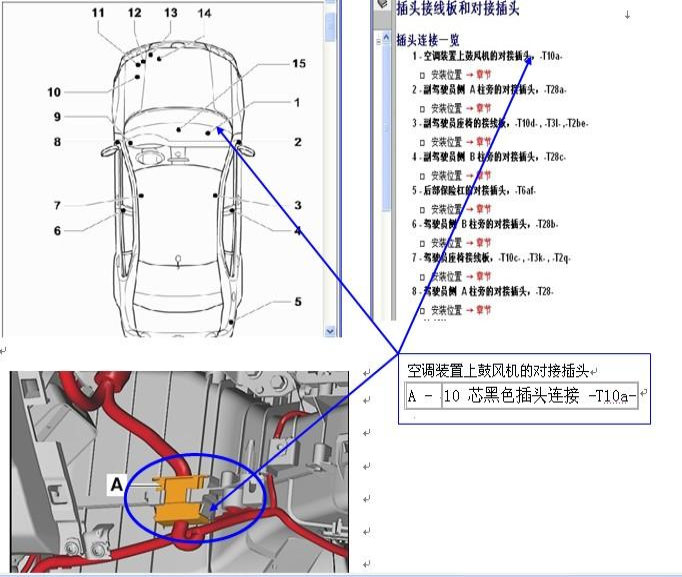

1 查找 T10a 插头的位置安装在副驾驶空调蒸发箱上如下图
2 拆御 SC 保险丝盒检查 SC49 后的电源输出针脚有 12V 正电且连接牢固如下图

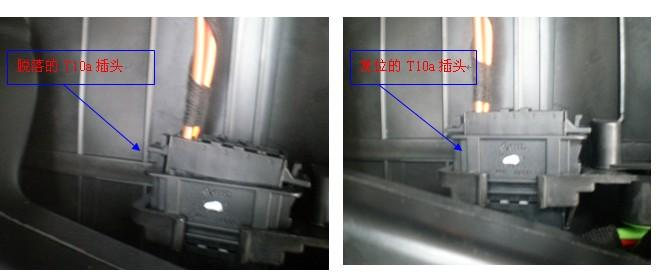

3 拆御副驾驶手套箱检查 T10a 插头发现其脱落（如下图） 将其重新插牢后检查 J126 的 T6T/4 脚有了 12V 供电，开启鼓风机开关此时鼓风机正常运转，打开 AC 开关出风口有冷气吹出。
故障原因分析： 由于出厂时 T10a 插头未安装到位导致 J126 无工作电源从而致使鼓风机不能工作
故障处理方法： 插牢T10a插头故障排除
案例点评及建议： 本故障案例看起来虽然简单、但对电路图识图要求比较基础、巩固有些不会查找电路图留下了基础。
