大众新迈腾锁车后有时防盗报警
来源:本站整理  作者:佚名  2015-08-05 14:40:54

    摘要: 发动机盖开关固定位置松动导致锁车后有时防盗报警。

    一辆行驶里程约1.5万km的大众新迈腾轿车。该车辆锁车后有时车辆防盗报警,警报喇叭响,危险应急灯一直闪亮。
    故障诊断:

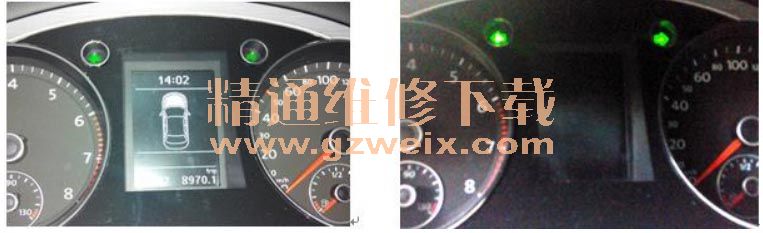

    1、首先确认车辆故障,将车四门及前后盖关闭后上锁,直至车辆进入休眠状态,之后大约等了二三十分钟,车辆警报喇叭突然响起,仪表上显示发动机盖没关闭图标, 几秒后发动机盖图标恢复关闭状态,车警报喇叭一会后会停止,危险应急灯一直闪亮,直至钥匙解锁才可解除警报。

    2、根据实际中观察到的故障现象,我们初步判断是发动机盖锁开关信号在锁车后突然接通,激活了防盗系统,导致警报喇叭一直响。

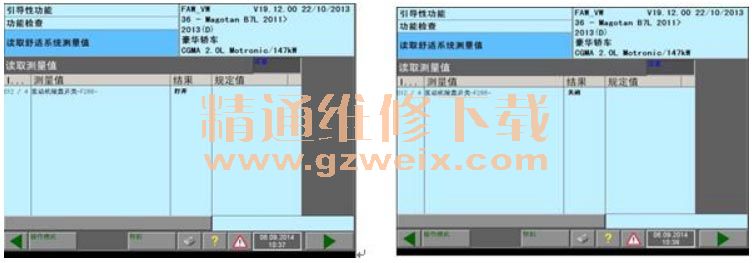

    3、接着我们通过读取发动机盖开关数据块,经反复测试开关信号并没发现有什么异常,开关状态与发动机盖开关一致。

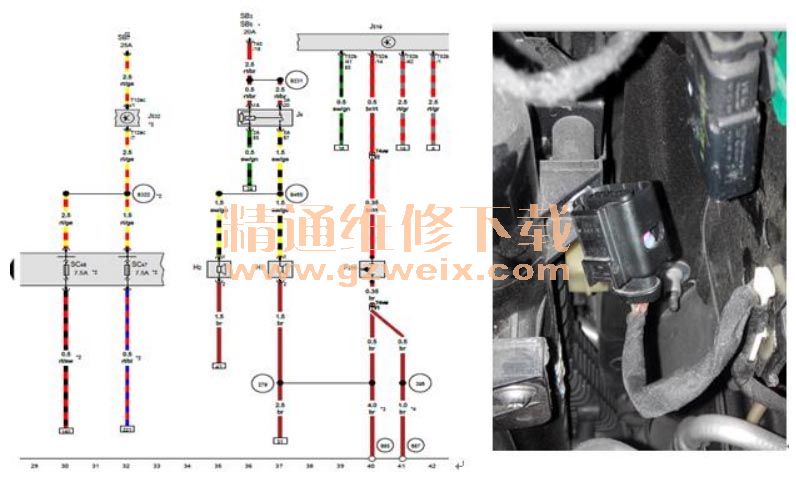

    4、因故障属于偶发,通过数据块很难捕捉到开关信号的故障信息,然后结合电路图及开关的工作原理,我们知道发动机盖开关 F266 属于常闭式机械开关(也就是发动机盖没关时是导通的,在发动机关上时处于断开状态)根据上述情况原理,结合车辆的故障现象,我们行测量了 F266的 T4VW/2与 T4VW/1间的供电,为电瓶电压正常,然后断开 T4VW插头来模拟发动机盖开关为关闭状态的信号,此后故障不再出现。基本上断定了 F266 开关自身故障导致了开关信号的失准。

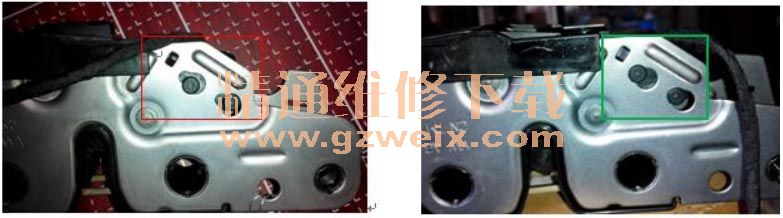

    5、然后拆下发动机盖开关后发现的固定位置松脱(红框位置),绿框位置为正常。

    6、重新将开关进行固定,反复测试故障没再出现。
    故障原因: 发动机盖开关因固定位置松脱,使开关有时处于开和关的临界状态,在锁车后偶尔会使开关处于导通(发动机盖打开状态),激活了防盗系统,引发报警。
    故障处理:重新固定发动机盖开关F266。
    案例点评: 对于偶发性故障,在检查时如故障不能再现时,我们可以根据工作原理,对相关部件进行信号模拟来进行故障验证,切勿盲目换件。
