大众CC轿车天窗无法设定
来源:本站整理  作者:佚名  2015-08-05 14:48:49

    摘要: 天窗电机不在零点位置,导致基本设置无法成功。

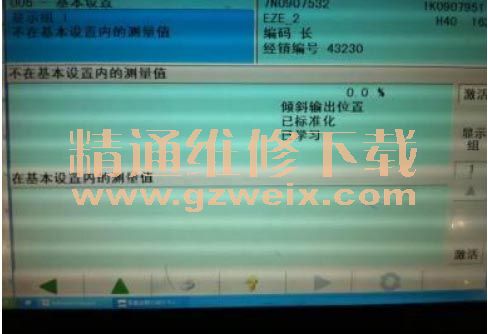

    一辆行驶里程约6.9万km的大众CC轿车。该车事故更换天窗后无法进行基本设定, 用 VAS5052A 检测, 发现 4F-中央电子装置系统有 1个故障码(见下图);

    故障诊断:
    1、用车辆自诊断,诊断地址 4F,进行基本设定( 4F-04-01) ,基本设定不能成功执行且天窗翘起至最大位置;

    2、用 VAS-PC 采取了多种版本,国产数据,进口数据的车型用功能引导,故障引导,自诊断都无法设定成功,还用 ODISS 新版数据也都不能成功;
    3、 检查电机零点位置、天窗轨道、拉索等传动机构等没发现异常;
    4、尝试把故障车的天窗控制单元安装到正常车并进行基本设定,发现 4F-04-01 能成功执行,再次将天窗控制单元装回故障车,天窗基本设置能成功执行(见下图);

    故障分析: 该车由于事故原因,更换了天窗总成(旧电机和控制器), 拆卸时电机不是处于零点位置,导致天窗基本设定无法成功执行。

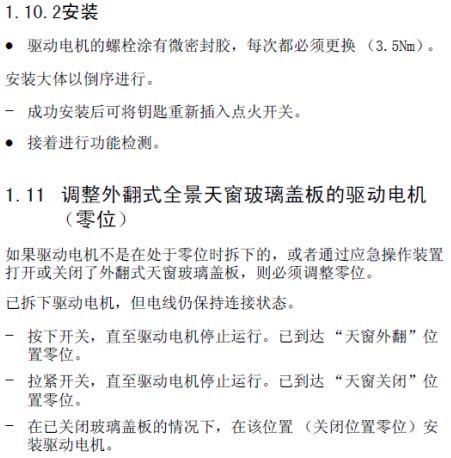

    案例点评: 拆卸、安装天窗工作时,必须严格安装维修手册要求将电机置于零点位置;
