一辆行驶里程约10.1万KM的日产天籁轿车。该车点火开关在打开状态, 踩住刹车踏板后,挡杆不能解锁,一直在锁住状态不能换挡。
挡位锁止电磁阀电路图
故障诊断:
1)检查锁止电磁阀供电电路,从电路图中可以看出电磁阀线圈由换档锁止控制单元控制。
2) 对应维修手册,检查保险丝(J/B)12、17、18、20良好。
3) 参照电路图检查换挡锁止控制单元供电电路是否正常(正常)。
4)锁止电磁阀端口10有没有控制信号输入。

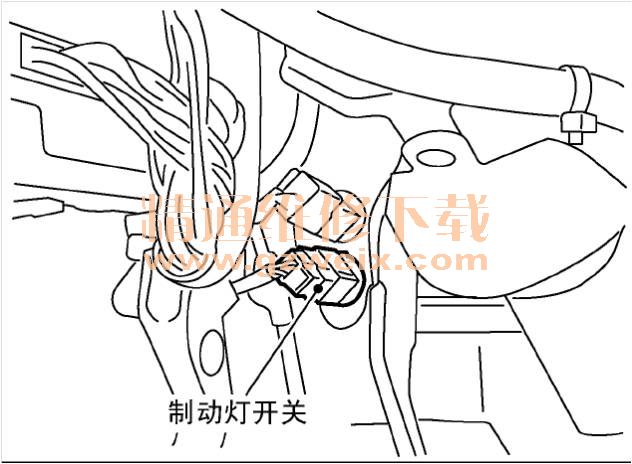

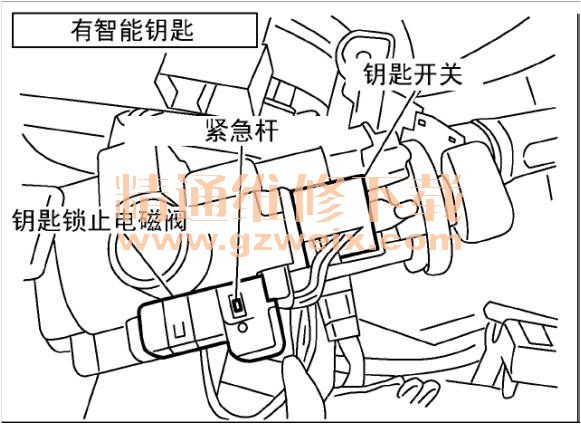

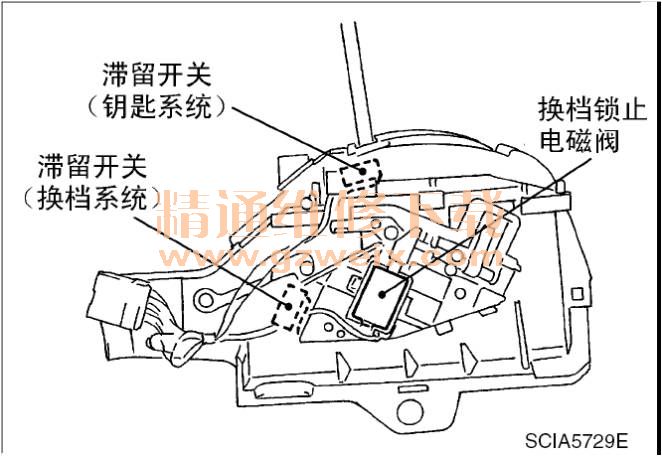

电器位置

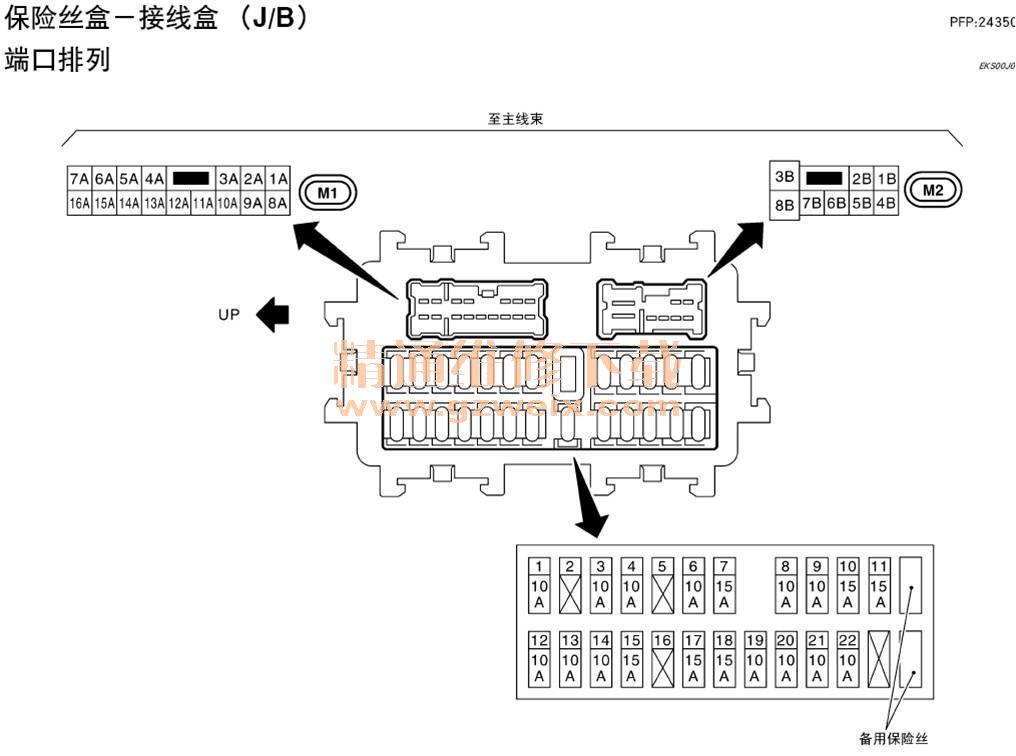

保险丝位置
诊断结果:换档锁止控制单元没有对锁止电磁阀的解锁信号。
处理结果:更换换档锁止控制单元后一切正常。
维修小结:
1.熟练查阅电子维修手册,电器和保险丝位置很不好找,检查保险丝时总是查遍所有保险丝。
2.思路要清楚,按步骤进行,不能急于求成。
3.在看电路图时,要分析电路原理,查找电器不工作的关键线路,可节省很多时间。
相关资料:2013年东风日产新天籁原厂维修手册
