摘要： 停车辅助系统控制单元编码错误导致倒车影像异常。

    一辆行驶里程约1.4万KM的大众新迈腾轿车。该车挂倒车档倒车影像一切正常，挂入前进档或 P 档静态辅助线停留在显示屏上。

    诊断过程：
    1.首先用 VAS6150B 进行故障诊断，发现倒车影像系统有故障码。

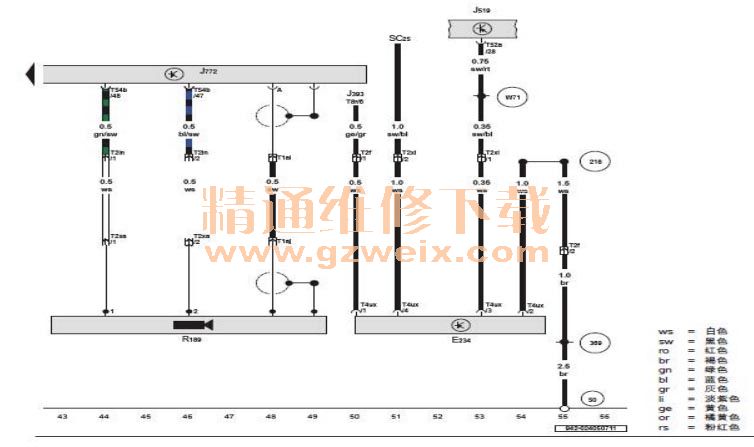

    2.根据故障码查询相关电路图。

    3.用万用表测量 J772 到后摄像头之间视频线，没有任何问题。由于 J772 有插入静态辅助线功能，怀疑 J772 到 J503 之间的线路，仍然没发现问题。



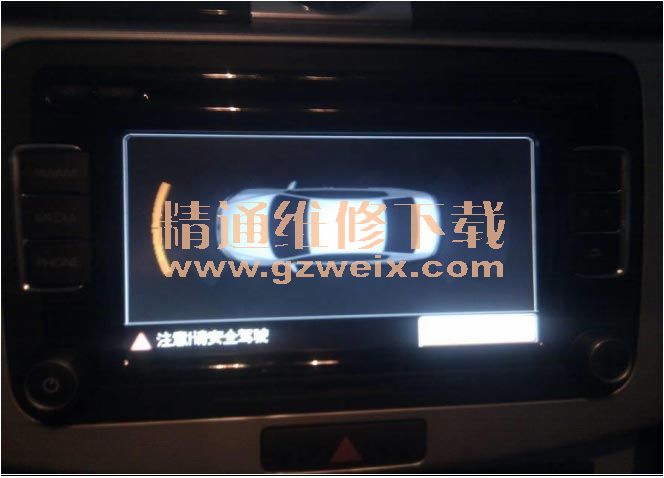

    看来问题出在 J772 上面，借一个 J772 试用，故障依旧。这时诊断思路开始有点乱，于是我们找了一辆同样车试了一下，发现故障车上没有下面的图像。

    该图像与停车辅助有关，于是我们查了有关 J446 一些线路，没发现问题。最后我们检查以下 J446 的编码，发现了问题，原来编码不对。

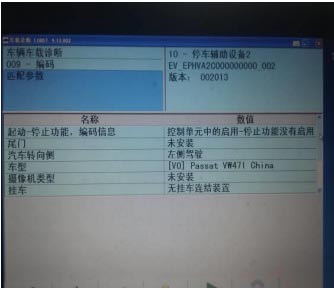

    问题车编码：

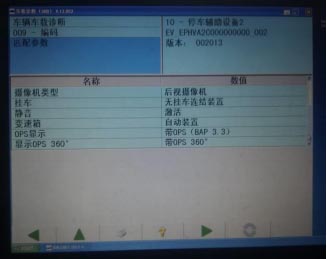

    正常编码：



    故障分析：
    1. 通过读取发现控制单元有故障存在。
    2. 检查线路未发现有接触不良现象。
    3. 控制单元也未发现有进水和其他异常现象
    4. 对比相同型号的设备和零部件发现故障现象依旧存在
    5. 两台同型号的零部件，分别对两台车进行试验，结果发现没有故障的试验车一切正常，相反故障依旧。
    6. 控制单元损坏本身问题
    7. 编码错误。
    故障处理：对控制单元重新编码。
    案例点评：我们应该对各个控制单元编码有一定了解，工作性能，编码不同所体现的功能也不同！对于此类故障，我们应该举一反三 ，如再遇到此类故障能快速而有效的解决。
    相关资料：2011年一汽大众迈腾B7L维修手册
