摘要： 09G 变速箱线束 T14 插头第九号线断路导致仪表板档位显示红屏。

    一辆行驶里程约3.7万km的大众速腾轿车。该车行驶中仪表盘中档位显示红屏。
    故障诊断:

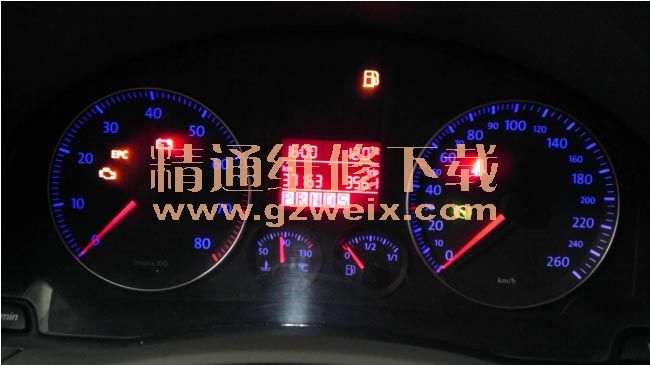

   1.接通点火开关发现仪表盘档位显示区红屏【如图】

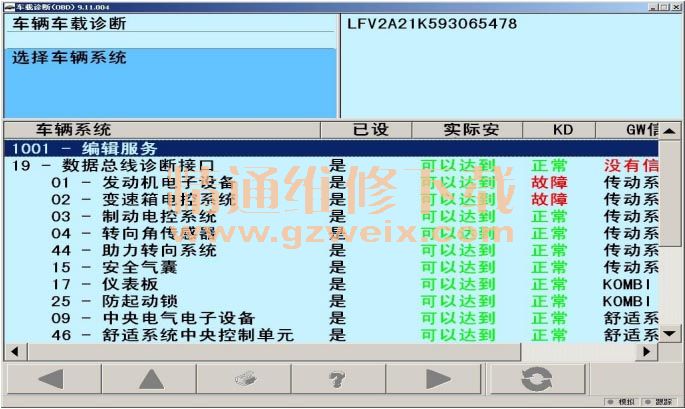

     2.使用 VAS6150 读取车辆故障储存器，【 a 发动机控制单元故障为 18060 请读取安全气囊控制单元的变速箱控制单元静态;

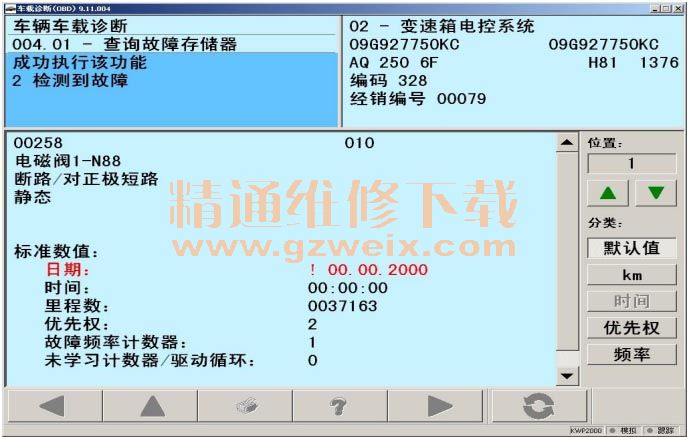

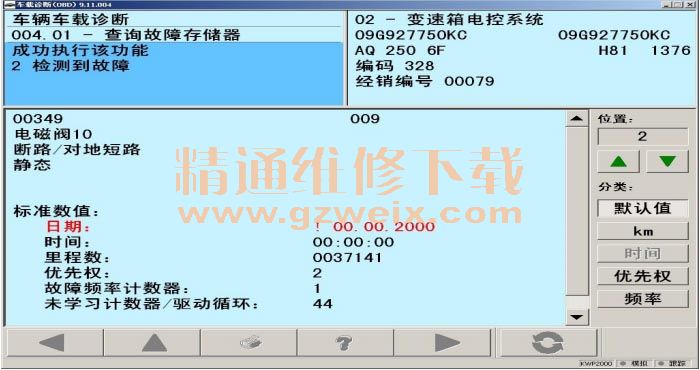

b： 变速箱故障为 00258 电磁阀 N88 断路对正极短路静态， 00349 电磁阀 10 断路对正极短路静态】

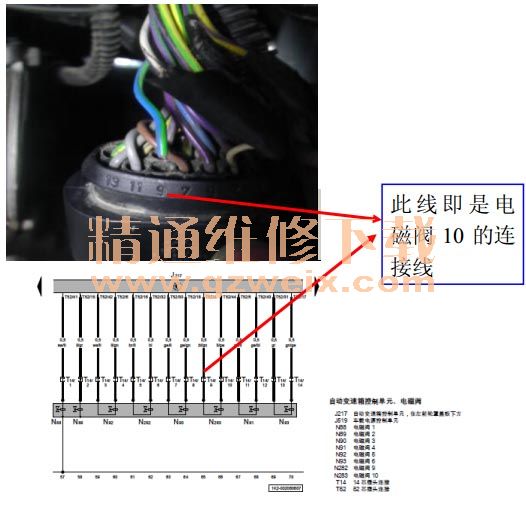

   3. 根据故障码结合电路图测量变速箱控制单元与电磁阀的线束连接情况，在拔下变速箱上14芯插头时发现线束有维修过的现象，进一步检查发现第9号针脚连接线已断开。

    故障原因分析： 由于变速箱线束T14/9号线断开，导致电磁阀N283无法工作。
    故障处理方法： 修复线束。
