摘要：大众CC电子驻车控制单元接地点接触不良造成驻车系统失效。

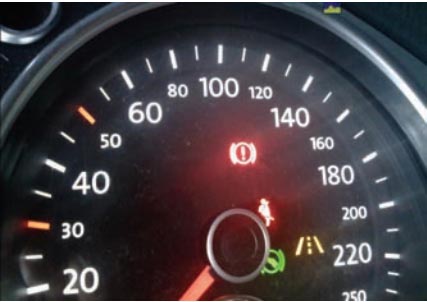

    一辆行驶里程约6.3万km的大众CC轿车。该车电子驻车开关闪亮，仪表上的驻车指示灯闪亮。



    故障诊断：

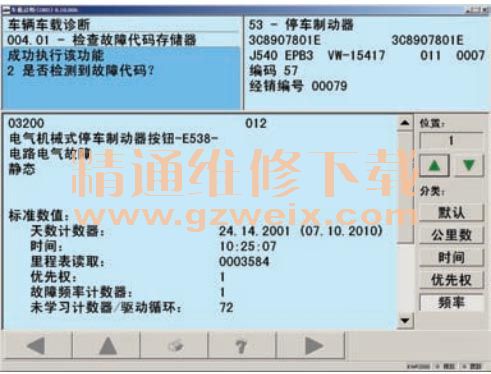

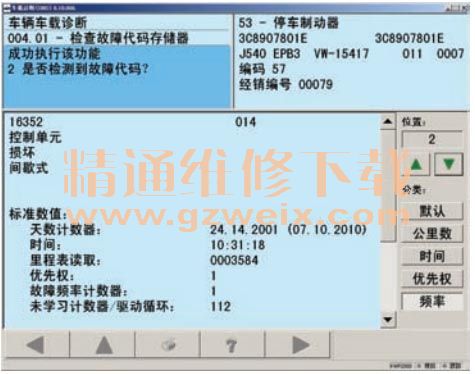

    1．用故障诊断仪VAS5052A检侧该车03制动系统内有2个故障码存储，03200 012电子机械式停车制动器按钮E538电路电器故障：16352 014控制单元损坏。



    2.按照故障提示和以往的维修经验，初步诊断为电子驻车开关失效造成，与试驾车进行对调后故障消失，但测试5次后故障重现。

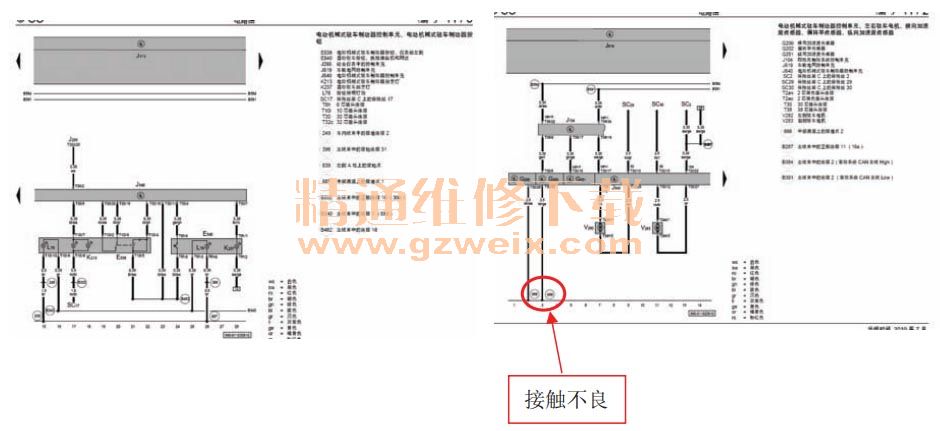

    3．根据电路图查找线束连接。

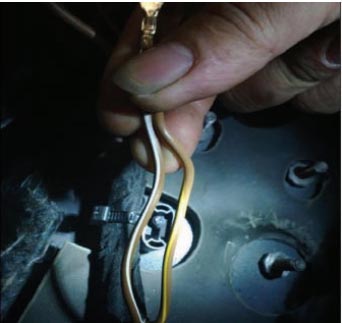

    4.发现电子驻车控制单元的接地线接触不良，该控制单元的两根主要搭铁线都压到塑料护套上面。
    未能很好地与车身相连（如图所示）；



    故障分析：大众CC电子驻车控制单元接地点接触不良造成驻车系统失效。
    故障处理：将该控制单元的两根搭铁固定柱进行处理，重新安装后故障消除。
    案例点评：故障码显示的并不一定就是故障点，电器故障首先要根据电路图查找接地点及电源是否正常。
