一辆行驶里程约18.3万km的别克君威GS(3.0L)轿车。该车转向盘上的音量开关不能控制主机音量。

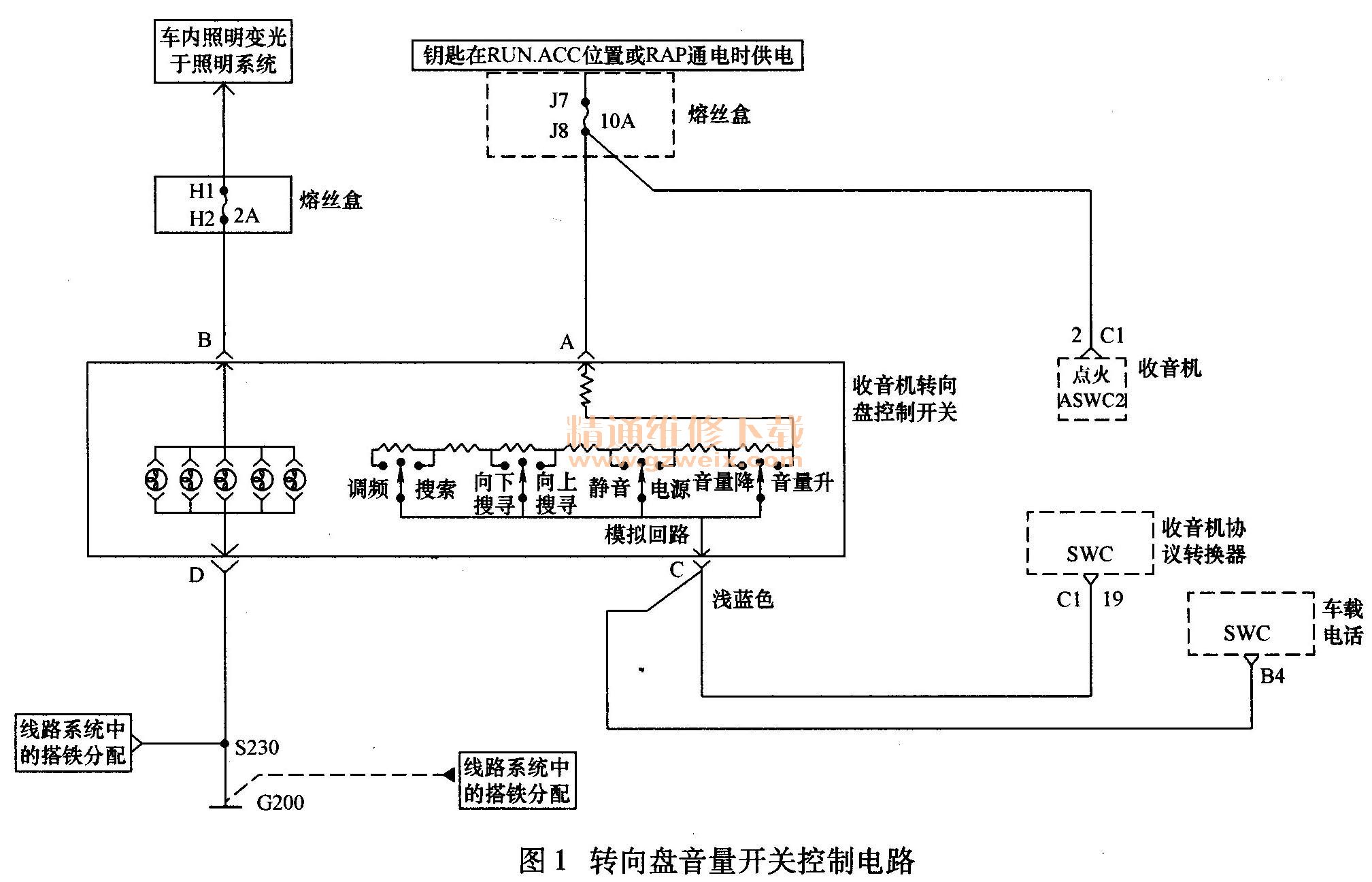

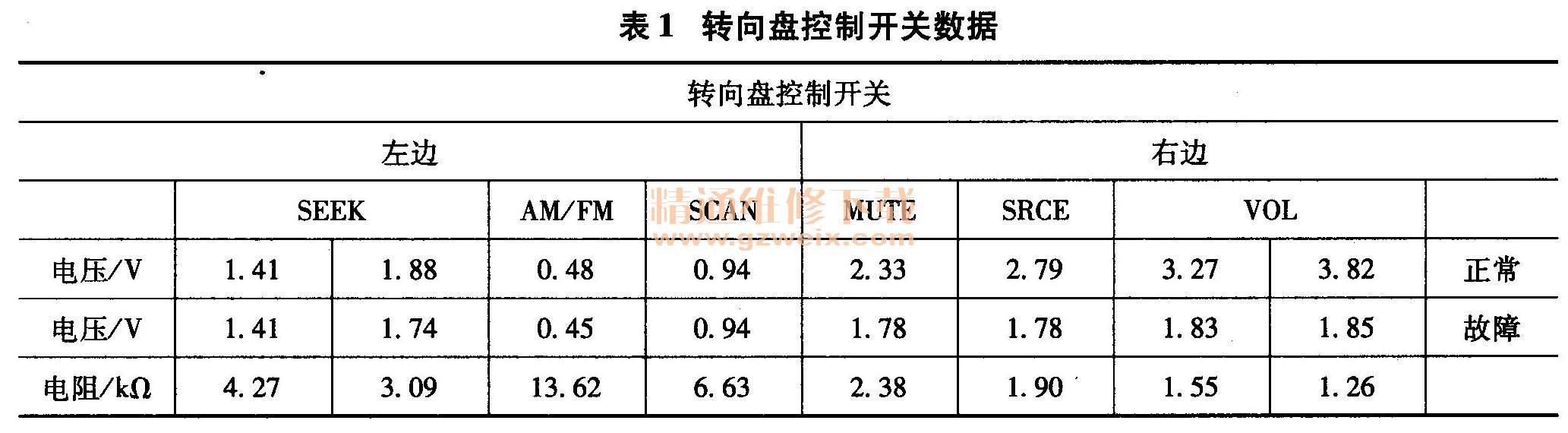

故障诊断:检查转向盘上左边SEEK、AM/FM和SCAN开关功能,正常;右边的VOL、 MUTE/SRCE只能控制向上选台,而不能控制音量的大小和静音/音源转换。君威GS装备有DVD三屏影音系统和车载电话系统,转向盘上左右开关可对两系统进行方便地控制。检查DVD主机各功能控制,正常。分析转向盘开关电路,采用矩阵电路,电压分两路输出:一路提供给主机C1-9脚(深蓝色),另一路提供给车载电话模块B4脚(深蓝色),如图1所示。机根据输入的不同电压识别判断来做出相应的输出。试更换转向盘开关,故障依旧。对照一辆正常车辆的数据,转向盘开关电阻值数据正常,见表1。测量在按动右边开关时电压在1. 8V左右,与左边的SEEK(向上)电压值接近,造成在按动右边开关时只能控制向上选台的现象。根据测量故障车与正常车电压的值来分析,是由于负载分压造成右边开关电压下降。更换车载电话模块,故障排除。
