大众车系EA888发动机小循环水管螺栓安装说明
来源:本站整理  作者:佚名  2015-09-14 08:55:20

    涉及车型:迈腾、CC、速腾GLI、高尔夫GTI

    节温器壳体与小循环水管接合处漏冷却液。

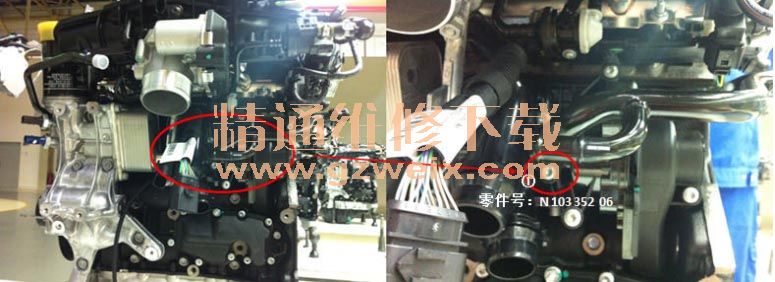

    技术背景:EA888 发动机小循环水管是由 2 个螺栓分别紧固在缸体和节温器壳体上。 其中, 固定在节温器壳体端的螺栓图示标号为① , 零件号 N 103 352 06, 该螺栓不能与其它规格螺栓混用。

    故障描述:
     1. 误用偏长的小循环水管固定螺栓( 节温器壳体端) 可能会造成螺栓孔周边产生裂纹, 造成冷却液渗漏;
    2. 错误螺栓顶部的锥形结构, 将螺栓孔底部顶出凹坑;

    解决方案:
    1. 使用正确的小循环水管固定螺栓( 节温器壳体端): ① , 零件号 N 103 352 06, 规格为:M6× 12;
    2. 正确区别该螺栓: 外观上, 螺栓① 顶部为非锥形设计, 与易造成混用的错误螺栓有明显差异, 如下图所示;

    错误件( 16mm,偏长): 规格 M6× 16, 顶部锥形设计;正确件(12mm): 规格 M6× 12,顶部无锥形设计;
    3. 螺栓① 的拧紧力矩: 9Nm。
    注意事项:
     1. 经销商为用户维修、 更换水泵或小循环水管时必须使用正确的小循环水管固定螺栓( 节温器壳体端), 零件号 N 103 352 06, 规格为: M6× 12, 顶部无锥形设计;
    2. 经销商经常混用的错误螺栓为 油底壳下体螺栓, 零件号 N 910 967 01, 规格为: M6× 16, 顶部为锥形设计。
