一辆行驶里程约3万km，搭载EA211 1.4T缸内直喷发动机和DSG变速器的2014款大众高尔夫7轿车。用户反映：该车蓝牙电话有时不可用到店维修。

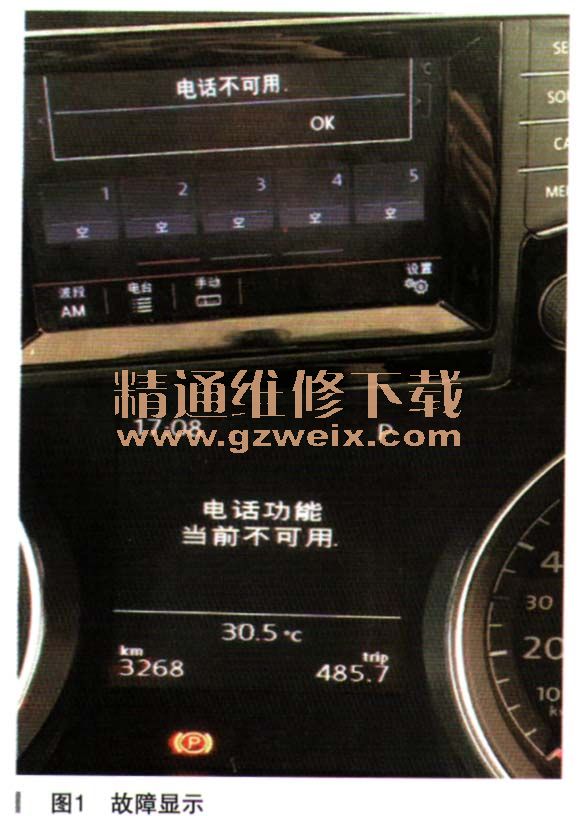

    故障诊断：接车后经过多次测试发现在蓝牙功能失效时，操作使用蓝牙或匹配蓝牙时CD显示单元和仪表显示单元上均显示电话功能不可用（如图1所示），其他各项功能正常。连接故障诊断仪对车辆CD系统检测无故障码。

   为了尽快排除故障，查阅相关资料得知，该款车采用全新的MIB信息娱乐系统，按照装配类型可分为基本版、标准版、旗舰版三种。基本版为内置控制单元的操作和显示单元的一体机，标准版和旗舰版有独立的显示单元及安装在副驾驶员的手套箱内的信息电子系统控制单元构成。与以往的信息娱乐系统比较主要有以下特点：①采用显示质量及触摸感高的电容屏可实现接近识别功能；②在收音机工作时增加了主要信息显示功能及扩展car功能（车载电脑）；③CAN数据总线结构进行优化，增加了可用的信息格式和传输接口；④收音机和导航设备为统一结构。
    故障车辆配置的是标准版有独立的显示单元及信息电子系统控制单元，蓝牙模块集成在信息电子系统控制单元中。根据故障现象初步诊断为蓝牙兼容性故障、控制单元编码错误、蓝牙模块故障、线路连接故障。使用不同品牌的手机进行匹配后故障依然存在。对控制单元进行在线编码故障也未能排除。根据故障现象及检测结果初步怀疑信息电子系统控制单元J794中的蓝牙模块故障。更换新的J794对其进行在线编码和通过检测计划解除部件保护后，进行蓝牙匹配依然显示电话不可用无法完成匹配。使用诊断仪读取信息电子系统控制单元J794数据进行分析，发现“蓝牙可见度模式为不可用”（如图2所示），并未发现其他问题。一时间没有了思路。其他维修入员反映在高尔夫7更换后门升降器控制单元时出现过编码及线路正常时无一键升降功能，当时通过使用诊断仪检测计划中的控制单元设置参数功能在线配置后激活了一键功能。根据这一现象怀疑蓝牙功能项有可能没有正确配置。使用检测计划中的给控制单元设置参数和特殊功能中的控制单元配置两种方法进行控制单元在线配置均未能排除故障。

    通过多次尝试后使用检测计划中的功能开通系统（FFS）选项进行蓝牙功能在线开通后故障排除，具体方法如下：

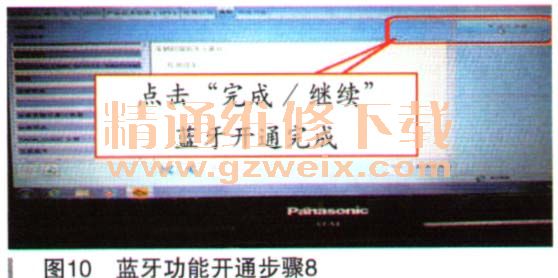

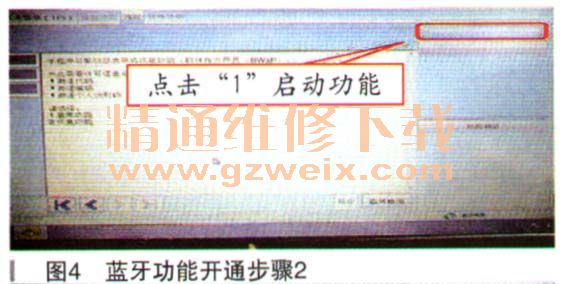

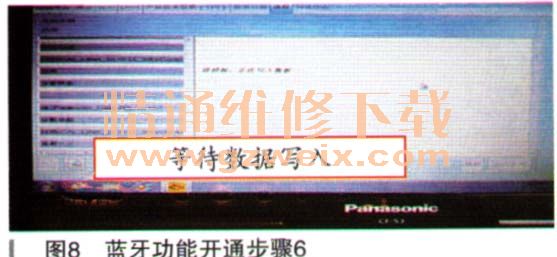

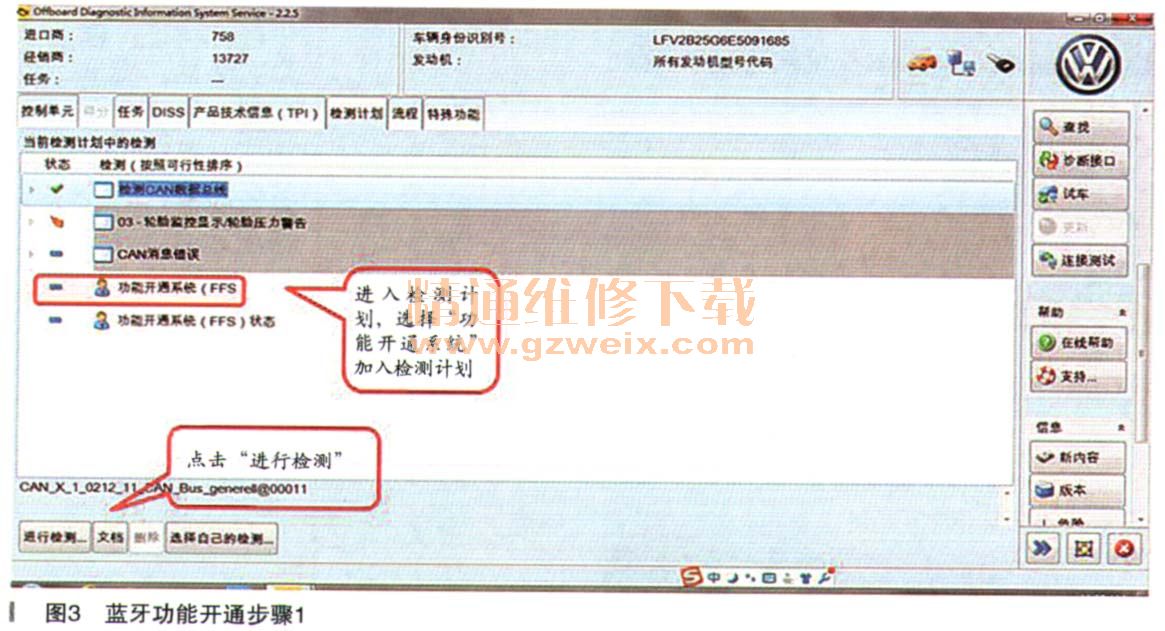

   （1）蓝牙功能开通，如图3～图10所示。
