摘要：线束被挤压， 线路断路导致天窗无法动作。
    一辆行驶里程约5.2万km的大众迈腾轿车，该车打开点火开关， 操作天窗开关， 天窗无反应。
    故障诊断：可能的故障点如下：
    1. 天窗供电保险故障；
    2. 天窗开关故障；
    3. 线路故障；
    4. 天窗电机故障。
    首先， 使用VAS 5052A进行系统检查， 车辆系统无故障码。
    检查天窗供电保险如下图所示， 正常。

    检查J245（ 天窗控制单元） T6/1 接地线路， 正常。
    试更换天窗开关， 故障没有排除， 说明故障点不在天窗开关。

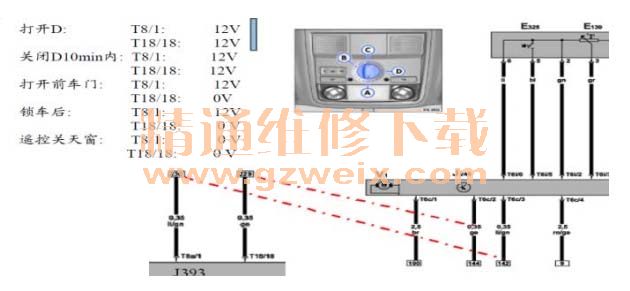

    进一步检查线路， 打开点火开关， 测量J393与J245之间的信号线（ T18a/18 、 T18a/1） 是否有正常， 发现两根线的电压一直为0V； 而正常值应如下图所示：

    可以确定J393与J245之间线路有故障。 测量发现J393与J245 之间信号线断路， 拆检仪表台发现该线束与仪表台干涉挤压造成天窗控制线路断路（ 如右图示） 。

    故障原因：由于装配时该线束没有安装到位， 线束被仪表台挤压造成天窗控制线路断路。
    故障处理：用专用工具修复线束并重新固定。
    案例点评：判断电器故障的时候， 如果控制单元内没有故障码存储， 首先检查控制单元的供电、 接地是否正常， 同时也要检测控制单元之间的信号传输线路。


    相关资料：
    2015年大众原厂维修信息系统ELSA 5.2
    2011年一汽大众迈腾B7L维修手册
    2014年一汽大众迈腾技术培训课件
    2007年一汽大众迈腾技术培训课件
