摘要:速腾J527内部故障导致速腾无15号电,车辆无法启动。
一辆行驶里程约2.6万km的大众速腾轿车。该车打开点火开关后,仪表所有指示灯不亮,车辆无法启动,诊断仪无法对车辆进行诊断。

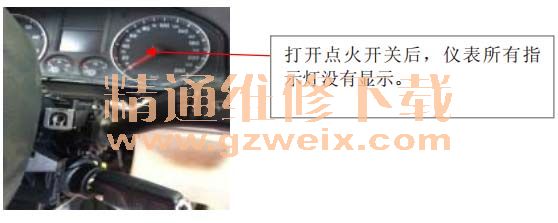

诊断过程:打开点火开关后,仪表所有指示灯不亮,发动机无法启动。 检查电瓶极柱,未发现异常。 再次启动时,车辆恢复正常,随后再次熄火,仪表指示灯依旧没有显示,初步判断15号供电线路存在问题。
导致15号电异常的可能原因如下:
1. 点火开关故障;
2. 点火开关到J527的线路故障;
3. J527电子转向柱控制单元自身故障;
4. 15号电继电器及线束插接处存在问题;
5. J519电能管理控制单元故障或相关15号电线束插头存在问题。
根据以上分析进行检查:

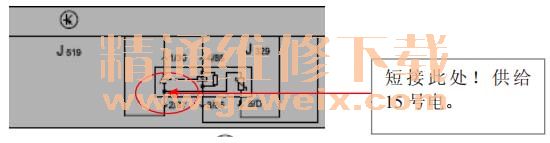

首先依据先易后难的方法进行排查,以判定故障可能位置,缩小检查范围。 为此,直接供给15号电( 短接相关线路) ,使用VAS 5052A诊断仪对车辆系统进行诊断,发现只有44系统存在故障,其他系统均正常。 进入J527系统查看点火开关各个档位接通情况,发现15号电处于关闭状态。 由此可以确定,故障点在J527自身或之前线路,排除了J519及插接线束、 15号电继电器故障的可能。
拆下J527进行进一步检查,当断开J527 T20插脚时,听到有继电器吸合的声音。 再次晃动J527插头,继电器再次动作吸合时,仪表指示灯点亮。 可能是J527线束T20插脚接触存在问题,检查插头及J527,插接部位没有任何问题。 当接触J527线路板时,发现此处过热,怀疑J527线路板存在问题,导致15号电不输出。
故障分析:由于J527内部线路板存在问题,导致15号电不能输出,车辆无法启动,所有仪表指示灯不亮。
故障处理:更换J527总成,故障排除。
案例点评:由于15号电没有,导致无法对该车进行电脑诊断。 对于该类问题,可以先进行跨接,解决电脑诊断问题,然后根据数据显示,查找相应故障点。 熟知15号电的形成机理,迅速找到真正的故障点。
