大众迈腾倒车影像摄像头电机外翻电机无动作
来源:本站整理  作者:佚名  2016-01-11 14:41:31

    故障现象: 挂上倒车档没有外部环境影像,摄像头没有翻起,引导线正常。
    故障诊断:
    1、查询倒车影像控制单元 J772 没有故障存储,检查倒档信号正常。

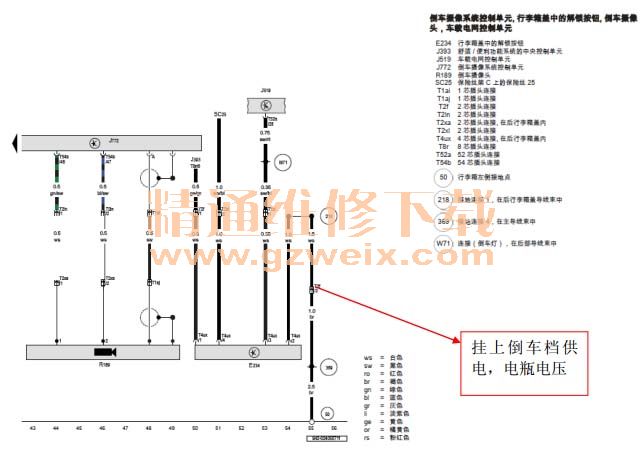

    2、按电路图分析线路:
   (a)R189 摄像头上的针脚:
    1 号脚与 J772T54B/48 脚连接,供电。
    2 号脚与 J772T54B/47 连接,接地。
   (b)E234 解锁按钮上的针脚 1-4:
    1 号脚与 J393 控制单元 T8R/6 连接供电(15 号电)。
    2 号脚接地。
    3 号脚与 J519 车载电源控制器的 T52A/28 脚连接,挂到当时供电电瓶电压(摄像头电机驱动) 。
    4 号脚与 SC25 保险连接。
    5 检查 R189,1 号脚没有电压,E234 上的 4 号脚电压时有时无,通过分析确定是这两条线 路问题,检查到行李箱左侧插头连接处,这里供电正常。再检查这两条线路的导通没问题,说 明就是插头插接不正常,处理插头连接后,摄像头工作正常。

    故障点,行李箱内左侧插头连接 T2xI 米色、 T2f 绿色

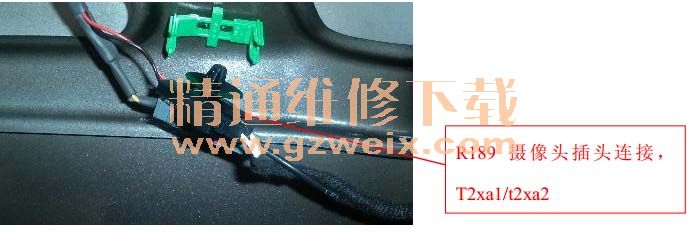

    行李箱盖上的摄像头插头连接

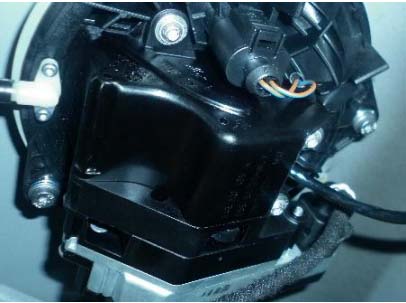

    徽标摄像头 R189

    故障原因: 插头虚接导致供电不正常致使倒车摄像头不能工作。
    故障处理: 调整插接件插脚间隙。
    案例点评: 此台车的线束连接插头目视检查都已经插接到位,维修人员一定要养成良好的习惯,一定要用 万用表测量供电及检查线路的导通,这样能找到真正的故障,避免重复维修。如果此车直接更 换摄像头总成,就会造成重复维修。
    相关资料:2015年大众原厂维修信息系统ELSA 5.2
